2.3 Выбор стрелового крана для установки опалубки
а) Требуемая грузоподъемность крана Qтр равна:
Qтр = qr + qc
Qтр =2,5+0,05=2,55 т.
где:
qr – масса поднимаемого груза (опалубочный блок массой 2,5 т.);
qс – масса захватного приспособления, принимаемая равной 0,05 т.
б) Требуемый вылет стрелы крана lстр определяется из условия:
lстр = a + b + c
lстр1 = 31,55 м (а =25,55 м; в = 4 м; с = 2 м) ( “с одной стороны“ )
где:
- расстояние от
наиболее удаленного элемента до основания
откоса, м;
-
расстояние по горизонтали от основания
откоса до ближайшей опоры машины,
определяемое по методическим указаниям;
-
половина расстояния между опорами,
принимаемая равной 2,0 м.

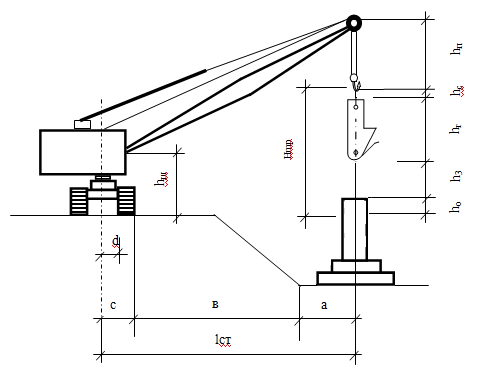

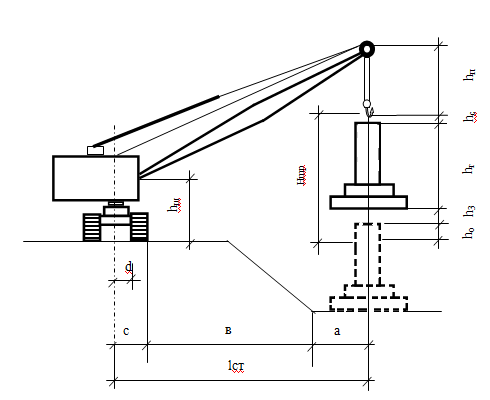

С
хема
определения параметров крана для
опалубки:
в) Требуемая
высота подъёма крюка
определяется из условия:
где:
- превышение
сооружения над уровнем стоянки крана,
м;
-
запас по высоте 2,3 м;
- высота груза на
крюке крана, м;
- высота строповки
2 м.
г) Требуемая
длина стрелы
определяется по формуле:
( “с одной стороны“
)
где:
- высота полиспаста,
равная 1 м;
-
расстояние от уровня стоянки крана до
оси поворота стрелы 1,5 м;
d – расстояние от оси поворота стрелы до оси вращения крана равно 2 м.
Принимаем гусеничный кран марки
-
МКГ - 100
2.3.1 Технические характеристики выбранных кранов
Показатели |
МКГ-100 |
|
Требуемые |
Принятые |
|
Длина стрелы, м. |
29,44 |
31 |
Грузоподъемность, т, при вылете стрелы: Наименьшем Наибольшем |
2,55 |
100 9 |
Вылет стрелы, м.: Наименьший Наибольший |
30,6 |
4,6 30 |
Высота подъема крюка, м, при вылете стрелы: Наименьшем Наибольшем |
8,6 |
20 7 |
Скорость подъема груза, м/мин |
- |
7,5 |
Скорость вращения платформы крана, об/мин |
- |
0,5 |
Мощность двигателя, л.с. |
- |
185 |
Ширина гусеничного хода, мм. |
- |
7000 |
Общая масса, т. |
- |
131,5 |
2.4 Выбор стрелового крана для укладки бетонной смеси
а) Требуемая грузоподъемность крана Qтр равна:
Qтр = qr + qc
где:
qr – масса поднимаемого груза (бадья с бетоном), т;
qс – масса захватного приспособления, принимаемая равной 0,05 т.
б) Требуемый вылет стрелы крана lстр определяется из условия:
lстр = a + b + c
где:
- расстояние от
наиболее удаленного элемента до основания
откоса, м;
-
расстояние по горизонтали от основания
откоса до ближайшей опоры машины,
определяемое по методическим указаниям;
-
половина расстояния между опорами,
принимаемая равной 1,5 - 2,5 м.
Схема определения параметров крана для укладки бетонной смеси
в) Требуемая
высота подъёма крюка
определяется из условия:
где:
- превышение
сооружения над уровнем стоянки крана,
м;
-
запас по высоте 2,3 м;
- высота груза на
крюке крана, м;
- высота строповки
2 м.
г) Требуемая
длина стрелы
определяется по формуле:
где:
- высота полиспаста,
равная 1 м;
-
расстояние от уровня стоянки крана до
оси поворота стрелы 1,5 м;
d – расстояние от оси поворота стрелы до оси вращения крана равно 2 м.
Вычислим необходимые параметры принятых к рассмотрению кранов:
1. Мобильным краном в бадьях 2,0 м3, с движением крана с двух сторон;
Vбадьи= 2,0 м3 ( Qтр = 5,680 т.)
Qтр = 5,680+0,05=5,73 т.
lстр2 = 19,55 м (а =13,55 м; в = 4 м; с = 2 м)
2. Мобильным краном в бадьях 1,5 м3, с движением крана с одной стороны;
Vбадьи= 1,5 м3 ( Qтр = 4,267 т.)
Qтр =4,267+0,05=4,317 т.
lстр1 = 31,55 м (а =25,55 м; в = 4 м; с = 2 м)
Принимаем гусеничные краны СКГ - 100, СКГ-30.
