ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО НАУКЕ И ОБРАЗОВАНИЮ РФ
ТИХООКЕАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
Кафедра “Строительное производство”
Курсовой проект
По дисциплине: Технология Строительного Производства.
На тему: Проектирование производства работ по устройству котлована
и монолитного железобетонного фундамента.
Вариант 76
Выполнил: ст. гр. ПГС-91у
Круглов Е.Д.
Проверил: Локтева А. А.
Хабаровск 2011.
Содержание
Задание и исходные данные...……………………………………………………….4
Реферат………………………………………………………………………………..5
Введение………………………………………………………………………………6
1 Проектирование производства земляных работ…………………………………8
1.1 Определение состава процессов и объемов работ при устройстве котлована....................................................................................................................8
1.2 Подсчет объемов земляных работ………......................…….......……..….…..8
1.3 Выбор методов и формирование комплектов машин для производства земляных работ………………………………………………………………….....10
1.3.1 Подбор комплектов машин………………………………………………….10
1.3.2 Формирование комплектов машин…………………………………………11
1.4 Определение технико-экономической эффективности вариантных решений.................................................................................................................... 12
1.4.1 Расчет технико-экономических показателей……………………………....12
1.4.2 Технико-экономические показатели комплектов………………………….16
1.5 Технические характеристики принятых машин……………………………..18
1.6. Разработка технологии и организации процессов по устройству котлована...................................................................................................................20
2 Производство работ по устройству фундамента……………...............................24
2.1 Определение состава процессов и объемов работ…………………………..24
2.2 Выбор методов производства работ…………………………………....….....25
2.3 Выбор стрелового крана для установки опалубки........…..............................27
2.4 Выбор стрелового крана для укладки бетонной смеси...................................25
2.5 Производительность эксплуатационной машины...........................................31
2.6 Определение технико-экономических показателей и вариантных решений.......................................................................................................................32
2.7 Разработка технологии и организации процессов по устройству фундаментов...............................................................................................................35
3 Качественный и количественный состав звеньев исполнителей при производстве земляных работ..............................................................................................................38
4 Калькуляция трудовых затрат...................................................................................41
5 Проектирование графико-производственных работ................................................41
6 Мероприятия по безопасному производству работ.................................................44
7 Расчет технико-экономических показателей............................................................48
7.1 Земляные работы..................................................................................................48
7.2 Бетонные работы..................................................................................................48
Заключение........................................................................................................................49
Список литературы…………………………………….……….............………….........50
Задание и исходные данные
Вариант 76
Размер фундамента: длина 48 м; ширина 24 м; высота 3,9 м.
Глубина котлована – 3,6м.
Вид грунта и его плотность – глина, 1800 кг/м3.
Расстояние до отвала –5,5 км.
Скорость автосамосвала – 60 км/ч
Район строительства – г. Хабаровск.

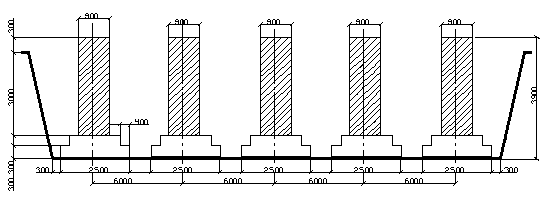

С хема фундаментов:
Р азрез 1-1
Реферат
В курсовой работе представлены технологии производства земляных работ по устройству котлована и бетонных работ по устройству столбчатого железобетонного фундамента. Пояснительная записка состоит из страниц, схем, таблиц.
Графическая часть проекта выполнена на листе чертежной бумаги формата А-1 и содержит:
-
Схему производства земляных работ в плане и разрезе с указанием путей перемещения землеройных и землеройно-транспортных машин, с указанием стоянок и расстановкой машин в экскаваторном забое.
-
Схему производства работ по устройству фундамента (план и разрезы). Показывается установка средств механизации при подаче и укладке бетонной смеси.
-
График производства работ.
-
Указания по производству работ.
-
Указания по технике безопасности.
-
Ведомость материально-технических ресурсов.
-
Технико-экономические показатели.
Введение
Развитие страны на современном этапе происходит в условиях НТР, сопровождаемой интенсивным внедрением достижений науки и техники в производство, где ощущается нехватка квалифицированных кадров. Курсовая работа и курсовой проект, выполняемые студентами при изучении курса “Технология строительного производства“, в совокупности представляют единый комплекс задач, тесно связанных между собой, и в конечном итоге завершают подготовку специалиста вообще и по этому предмету в частности, что в дальнейшем способствует качественному выполнению дипломного проекта.
Целью курсового проекта является более глубокое изучение технологии строительных процессов, организации и механизации при производстве земляных, опалубочных, арматурных и бетонных работ.
Задачей курсового проекта является разработка технологической карты на производство работ по устройству котлована и возведению железобетонного фундамента.
Значительная доля трудовых затрат и стоимости при возведении промышленных и гражданских зданий, а также сооружений городского хозяйства, приходится на работы нулевого цикла, в том числе устройство котлованов и возведение фундаментов. При этом наряду с использованием сборного железобетона широко используется монолитный бетон и железобетон. В определённых условиях монолитные фундаменты по сравнению со сборным вариантом обеспечивают экономию металла на 11-22 %, цемента на 8-17 % и снижение стоимости, но несколько выше по затратам труда и осложняют производство работ в зимнее время.
Основой для сокращения трудозатрат при производстве земляных работ и устройству монолитного фундамента является использование высокопроизводительных машин и оборудования, увязанных в комплекте по основным параметрам, прогрессивных технологий и рациональных технологических и поточных методов.
Обилие моделей и типоразмеров строительных машин, отсутствие сконцентрированных в одном источнике сведений о них, а также различия в методиках технико-экономических расчетов при сравнении вариантов механизации значительно затрудняют выбор наиболее эффективных машин для конкретных условий.
