12.2.3. Факторы, влияющие на величину предела выносливости

На величину предела выносливости кроме характера и вида деформации оказывает влияние целый ряд других факторов: вид обработки поверхности детали, ее абсолютные размеры, наличие концентрации напряжений.

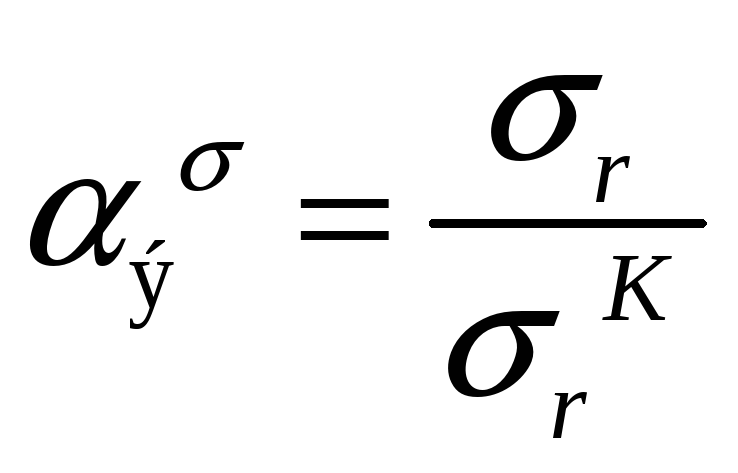

Влияние концентрации напряжений на величину предела выносливости характеризуется эффективным коэффициентом концентрации

или ,

где σ_r - предел выносливости стандартного образца постоянного сечения;

σ_r^к - предел выносливости образца тех же размеров, но с тем или иным концентратором напряжений.

Этот коэффициент всегда больше единицы. Для конкретных случаев определяется по специальным графикам.

Качество обработки поверхности детали на величину предела выносливости учитывается коэффициентом качества поверхности ε_п.

Этот коэффициент представляет собой отношение предел выносливости образца с данным состоянием поверхности σ_rп к пределу выносливости такого же образца, но с полированной поверхностью σ_r

ε_п = σ_rп./ σ_r

Определяется также по специальным графикам.

Влияние размеров детали на величину выносливости характеризуется масштабным коэффициентом ε_м < 1

ε_м = (σ_r)D / (σ_r)d,

где (σ_r)D - предел выносливости образца с заданным диаметром детали D;

(σ_r)d - предел выносливости стандартного образца с диаметром d.

Упрочняющее влияние поверхностного наклепа, поверхностной закалки, цементации, азотирования и других технологических факторов оценивается коэффициентом β, который вводится сомножителем к коэффициенту ε_п.

Предел выносливости для симметричного цикла с учетом указанных выше факторов ,

где ε – общий коэффициент снижения предела выносливости

,

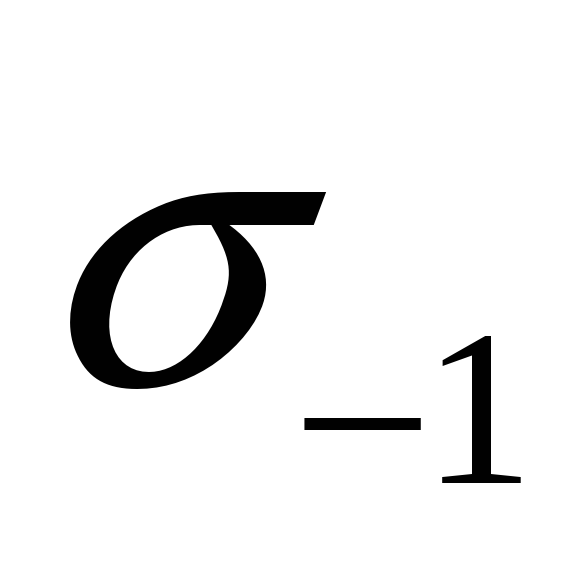

- справочное значение предела выносливости материала.

Между пределами выносливости при симметричном цикле в случае изгиба (), кручения () и пределом прочности σ_в установлены следующие приближенные соотношения:

Для стали: σ_-1= (0,4 - 0,6)σ_в; σ_-1р = (0,7 - 0,8)σ_-1; τ_-1= (0,4 - 0,7)σ_-1

Для чугуна: σ_-1=(0,4 - 0,5)σ_в; τ_-1= (0,7 - 0,9)σ_-1

Для цветных металлов: σ_-1= (0,25 - 0,5)σ_в.

.

11
