2.2. Определение толщин стенок элементов оборудования и трубопроводов

2.2.1. Цилиндрические, конические обечайки сосудов и выпуклые днища, работающие под внутренним или наружным давлением

Расчетную толщину стенки определяют по формуле

(2.1)

Значения коэффициентов m₁, m₂, m₃ и пределы применимости расчетных формул приведены в табл. 2.2.

Принимаемая номинальная толщина стенки должна удовлетворять условию

(2.1а)

Допускаемое давление для сосудов рассчитывают по формулам:

(2.2)

при проектировании;

(2.3)

после изготовления.

Таблица 2.2

Значения коэффициентов m1, m2, m3 и пределы применимости формул [1]

Величина	Цилиндри-ческая обечайка (рис. 2.1)	Коническая обечайка (рис. 2.2)	Эллиптическое или торосферическое днище (рис. 2.3)	Полусферическое днище (рис. 2.4)
m1	2	2	4	4
m2	1	соsα	1	1
m3	1	1	D/(2H)	1
Пределы применимости

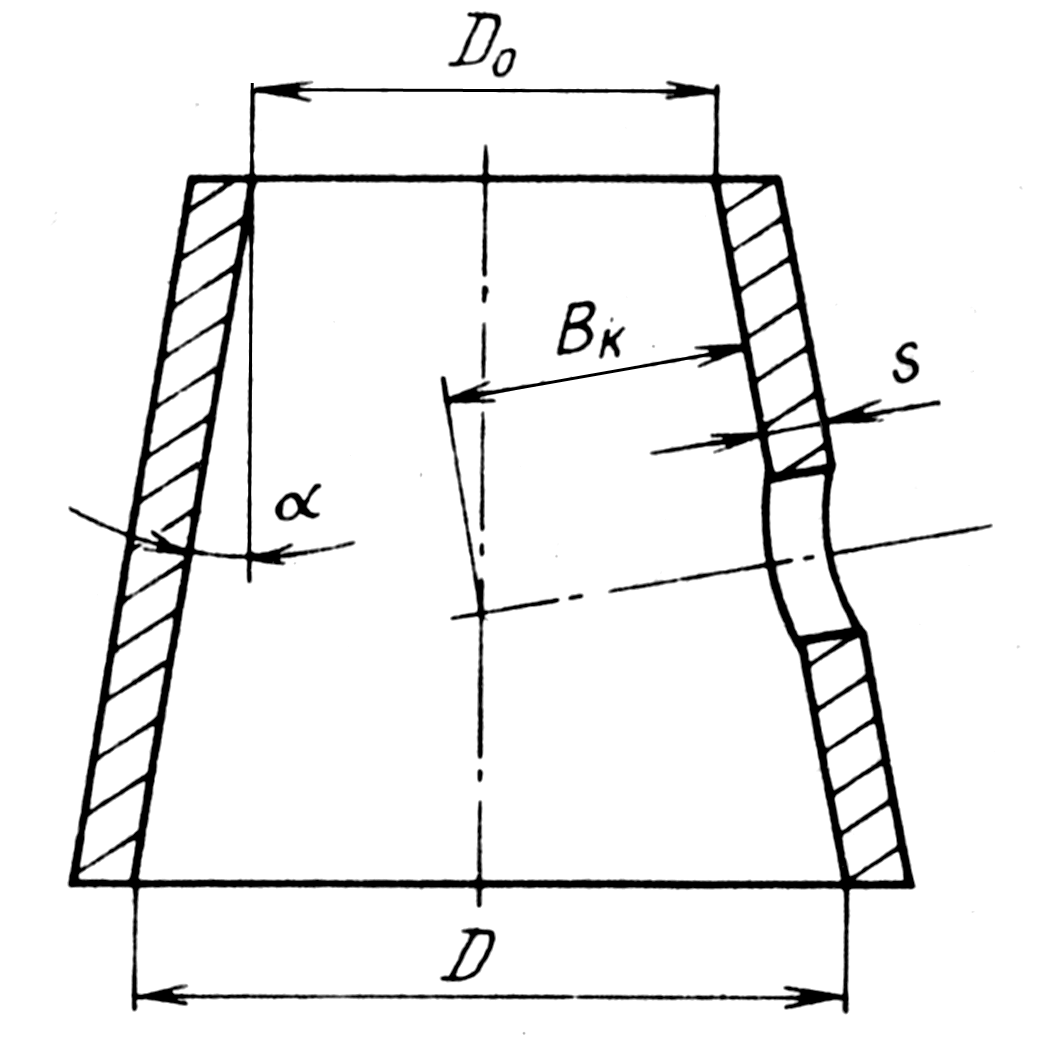

Рис. 2.1. Цилиндрическая обечайка	Рис. 2.2. Коническая обечайка
Рис. 2.3. Эллиптическое или торосферическое днище	Рис. 2.4. Полусферическое днище

2.2.2. Цилиндрические коллекторы, штуцера, трубы и колена

Расчетную толщину стенки цилиндрического коллектора, штуцера и трубы определяют по формуле

. (2.4)

Эта формула применима при условии .

Принимаемая номинальная толщина стенки цилиндрического коллектора, штуцера и трубы должна удовлетворять условию (2.1а).

Для колен с отношением (рис. 2.5), работающих под внутренним давлением, расчетную толщину стенки находят по формулам:

(2.5)

для внешней стороны колена;

(2.6)

для внутренней стороны колена;

(2.7)

для средней части колена (в сечении А – А  15 от нейтральной линии колена).

В формулах (2.5) – (2.7) K₁, K₂, K₃ — торовые коэффициенты; Y₁, Y₂, Y₃ — коэффициенты формы.

Номинальная толщина стенки колена

.

Торовые коэффициенты вычисляют по формулам

(2.8)

Рис. 2.5. Колено

Для колен, расчетная температура стенки которых не превышает 623 К (350 С) для углеродистых и кремнемарганцовистых сталей, 673 К (400 С) для хромомолибденованадиевых сталей и 723 К (450 С) для коррозионно-стойких сталей аустенитного класса, коэффициенты формы определяют по формулам:

(2.9)

Для колен из тех же сталей, но при температуре стенки не менее 673 К (400 С), 723 К (450 С) и 798 К (525 С) соответственно коэффициенты формы находят по формулам

(2.10)

где a — овальность поперечного сечения колена, %; овальность устанавливают согласно правилам АЭУ;

Для колен, расчетная температура которых находится между указанными выше значениями, коэффициенты Y₁, Y₂, Y₃ определяют линейным интерполированием в зависимости от значения температуры. При этом в качестве опорных принимают значения коэффициентов, соответствующие указанным граничным температурам.

Допускаемое давление для цилиндрического коллектора, штуцера, трубы и колена определяют по формулам:

(2.11)

при проектировании;

(2.12)

после изготовления.

Коэффициент K принимают: для цилиндрического коллектора, штуцера и трубы K = 1; для колена
