Розробив: Малярчук В.О.

Лабораторна робота № 5

Дослідження тригерів

(час виконання роботи 2 год.)

1. Ціль роботи

Ціллю роботи є дослідження асинхронних і синхронних тригерів в статичному і динамічному режимах.

2. Методичні вказівки

По літературі і конспекту лекцій вивчити наступні питання:

– умовно-графічні позначень тригерів;

– принцип побудови і логіку роботи тригерів на інтегральних мікросхемах.

3. Короткі теоретичні відомості

Тригер – це запам’ятовуючий елемент зіз двома стійкими станами, які змінюються під впливом вхідних сигналів. Як елемент ЕОМ, тригер призначений для зберігання біта інформації.

Тригери класифікують по наступним ознакам:

– логіці функціонування (RS, JK, D, T і ін.);

– способу запису інформації (асинхронні, синхронні);

– моменту реакції за тактовим сигналам (статичні, динамічні);

– кількості тактів синхронізації (однотактні, двотактні);

– кількості ступенів (одно - або двоступеневі тригери).

За способом запису інформації розрізняють асинхронні і синхронні тригери. Тригери, що не мають управляючого (синхронізуючого) С- входу, називаються асинхронними. Умовно-графічне позначення (УГП) асинхронних тригерів приведене на рис. 1.

Рис.1. Умовно-графічне позначення асинхронних тригерів: а) RS; б) JK; в) Т

У асинхронних тригерах запис інформації проводиться у будь-який момент часу під час подачі сигналів на інформаційні входи.

Тригери, що мають управляючий С-вхід, називається синхронними. На С-вхід поступають періодичні імпульси, які називаються синхронізуючими або тактовими. УГП синхронних тригерів приведене на рис.2.

Ріс. 2. Умовно-графічне позначення синхронних тригерів: а) RS; б) JK; в) T

Для тригерів встановлені наступні динамічні параметри на рівні половини амплітуди сигналів (див. рис.3):

Рис. 3. Вимірювання тимчасових параметрів тригерів

– мінімальна тривалість перемикаючого імпульсу на інформаційному (t_і) або тактовому (t_сі) вході;

– мінімальний час попередньої установки сигналу на інформаційному вході t_уст (випередження по відношенню до СІ);

– час відновлення (фіксації) t_від – мінімальний час між переднім фронтом СІ і заднім фронтом інформаційного сигналу;

– час переключення тригера t_пер.т - часовий інтервал між фронтом вхідного сигналу, що переключає, і фронтом сигналу на виході або .

Мінімальна тривалість синхронізуючого сигналу на вході тригера визначається максимальним часом перемикання тригера, тобто t_сі>>t_пер.т.

RS - тригер

RS-тригером називають запам’ятовуючий елементіз з роздільними інформаційними входами для установки в стан “0” (R- вхід) і в стан “1” (S- вхід). Таблиця переходів RS- тригера приведена на табл. 1. У ній прийняті наступні позначення: R_t, S_t, Q_t – значення логічних змінних у момент часу t на входах R, S і виході Q, Q_t+1 стан тригера після перемикання.

Таблиця 1

Rt	St	Qt	Qt+1	Пояснення
0	0	0	0	Зберігання інформації
0	0	1	1
0	1	0	1	Перемикання у “1”
0	1	1	1
1	0	0	0	Перемикання у ”0”
1	0	1	0
1	1	0	-	Заборонена комбінація
1	1	1	-

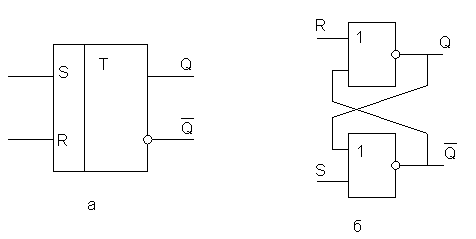

На рис.4.а показано УГП RS-тригера, а на рис. 4.б –його принципова схема на елементах ТТЛ АБО-НІ.

Рис. 4. RS-тригер: а) УГП; б) принципова схема

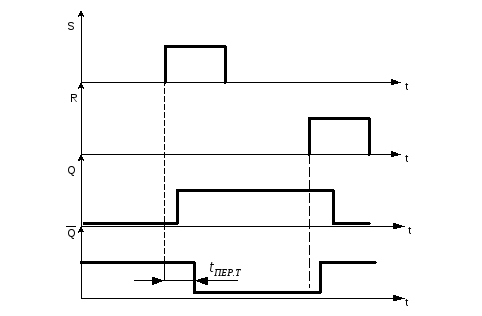

На рис.5 приведена часові діаграми асинхронного RS-тригера.

Рис.5. Часова діаграма RS – тригера
