Лекція 2(1) . Порядок розрахунку часових ланцюгів при різних видах руху предметів праці

Послідовний рух характеризується тим що кожна наступна операція над партією починається тільки після обробки її на попередній операції. При цьому партія не дробиться, а передається в повному розмірі. Тривалість технологічного циклу в цьому випадку визначається по формулі [2]:

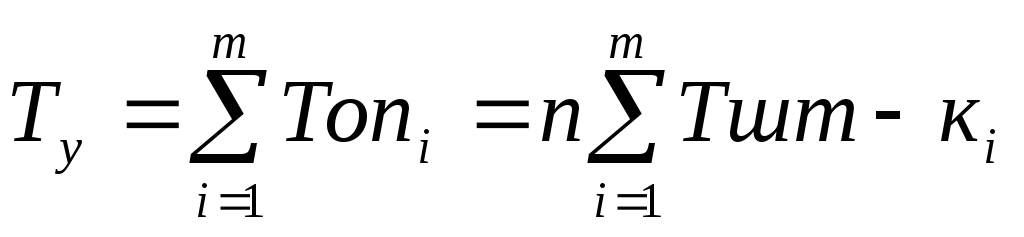

(2.1)

де: – тривалість операційного циклу і – тої операції (тривалість обробки партії на одній операції);

– число операцій в процесі;

– розмір партії деталей, шт.;

– штучно-калькуляційний час і–тої операції, хв.;

Послідовність розрахунку часових ланцюгів.

1. Виходячи з допуску на тривалість технологічного циклу, розраховуються допуски на тривалості операційних циклів. Ланцюг показаний на рисунку2.4 (а). Ланцюг має складових ланок.

2. По певних допусках на розраховуються допуски на підготовчо-заключний і штучний час партії. Розраховується ланцюгів з 3-х ланок ланцюг зображений на рисунку 2.4 (б).

3. Визначаються допуски на (рис 2.4 (в)).

4. Виходячи з розрахованого допуску на штучний час визначаються допуски на складові штучного часу (операційний час, час на обслуговування й час на відпочинок) (рис 2.4 (г)).

Паралельний рух характеризується тим, що невеликі передатні партії або окремі штуки передаються з попередньої операції на наступну негайно по закінченню їхньої обробки. При цьому партія розділяється на невеликі передатні (транспортні) партії. Технологічний цикл при паралельному виді руху виробів розраховується по формулі [2]:

(2.2)

де: р – величина передаточної партії, шт.;

– найбільше в процесі, хв..

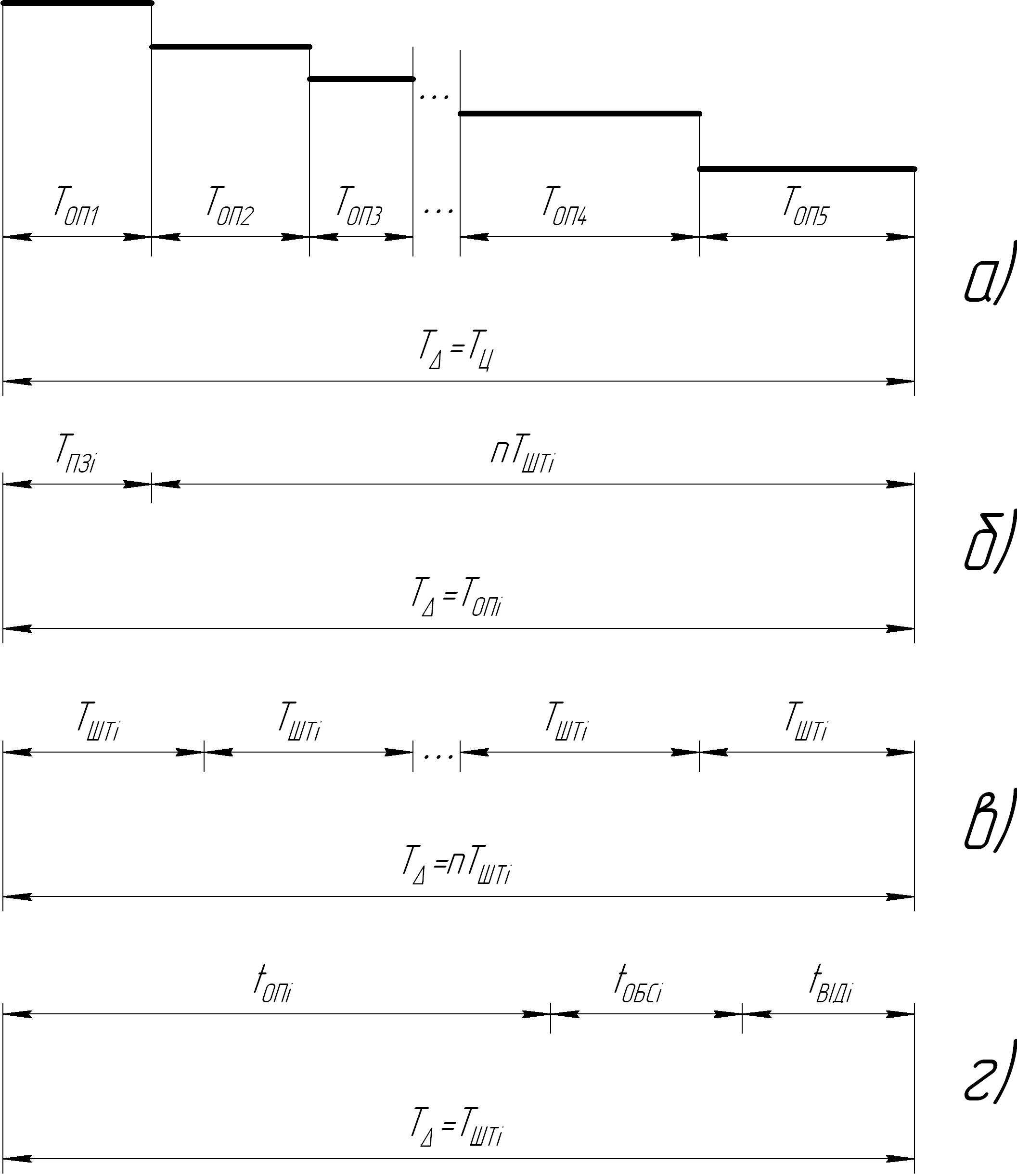

Рисунок 2.4 - Порядок розрахунку часових ланцюгів при послідовному русі предметів праці

При аналізі цієї формули видно, що перша її складова являє собою тривалість циклу обробки передатної партії при її послідовному русі. У такий спосіб визначивши на першому етапі допуск першої складової і прийнявши замість n число передатної партії, необхідно лише повторити пункти 1-4 при послідовному русі.

Особливістю паралельного руху є те що лише операція з Tmax є безперервною. Всі інші операції виробляються з розривом у часі, тобто розбиваються на певне число операцій, операційною партією для яких є не n а p. У такий спосіб тривалість операційного циклу обчислюється по формулі [2]:

(2.3)

Послідовність призначення допусків при паралельному русі:

1. визначення допуску на тривалість циклу обробки передатної партії при її послідовному русі (рисунку 2.5).

2. розрахунок допусків на (рисунку 2.4,а).

3. визначення допуску на підготовчо-заключний час (рисунку 2.4,б).

4. визначення допуску на штучний час (рисунку 2.4,в).

5. розрахунок допусків на складові штучного часу (рисунку 2.4,г).

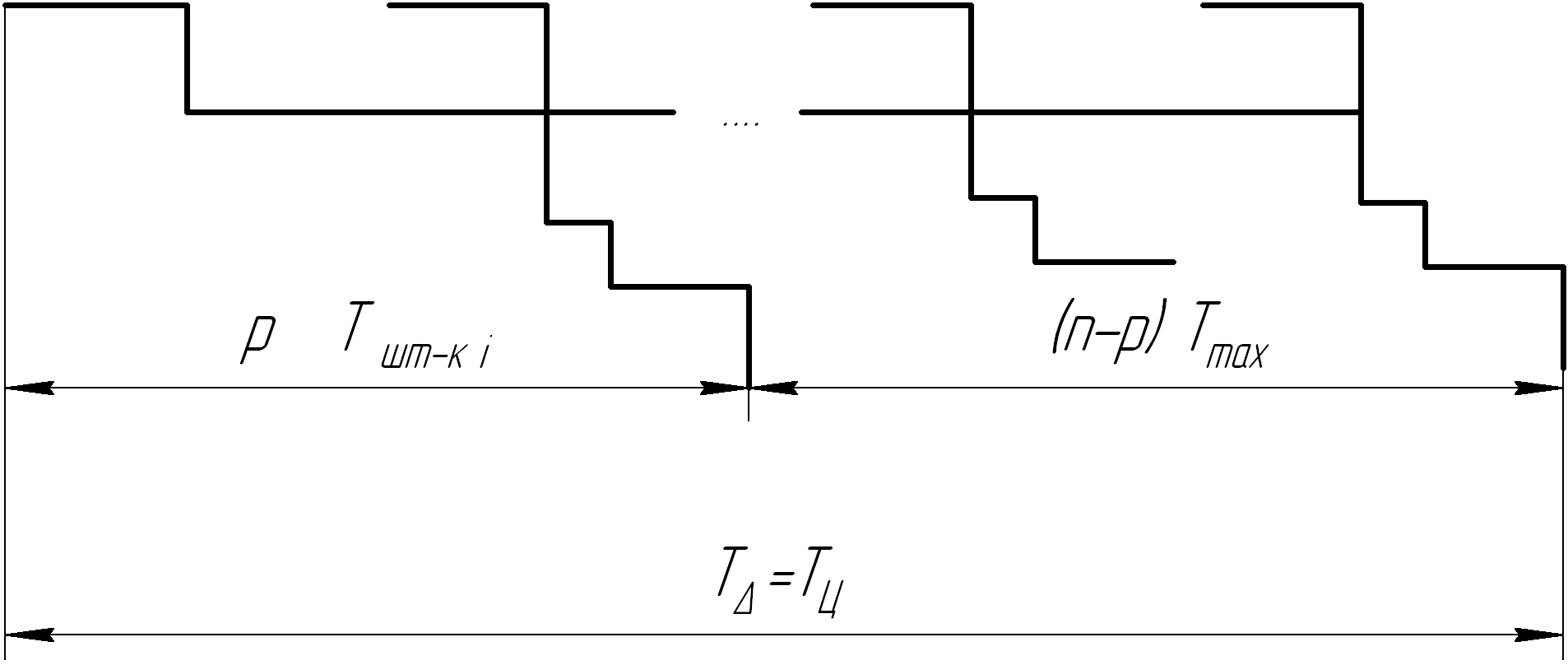

Рисунок 2.5 - Технологічний цикл при паралельному русі предметів праці

Послідовно-паралельний рух передбачає такий порядок передачі виробів (або невеликих передатних партій) при якому досягається найбільша одночасність виконання операційних циклів, причому вся партія деталей обробляється на кожній операції безупинно. Вся партія деталей в n штук передається по операціях частинами, транспортними (передатними) партіями в p штук або поштучно. Графічна схема такої обробки показана на рисунку 2.6,а.

Тривалість циклу в цьому випадку визначається так [2]:

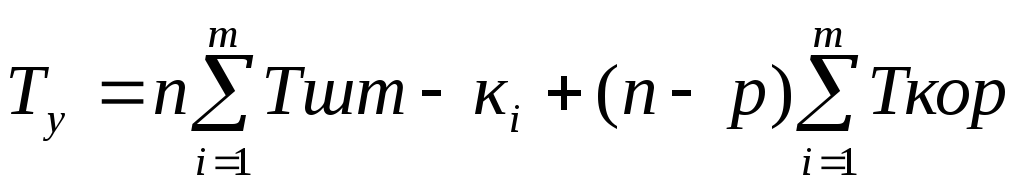

(2.4)

З формули видно що перша складова являє собою тривалість послідовного циклу. Друга - сума найменших Тшт.-к. з кожної пари суміжних операцій.

Порядок розрахунку ланцюгів:

1. Визначення допуску на тривалість циклу при послідовному русі виробів (рисунку 2.6,б).

2. Розрахунок допусків на ( рисунку 2.4,а ).

3. Визначення допусків на підготовчо-заключний час (рисунку 2.4,б).

4. Визначення допуску на штучний час ( рисунку 2.4,в).

5. Розрахунок допусків на складові штучного часу ( рисунку 2.4,г).

Рисунок 2.6 - Технологічний цикл при послідовно-паралельному русі предметів праці
