4.Модель мультипроцесорних комп’ютерних систем із загальною пам’яттю.

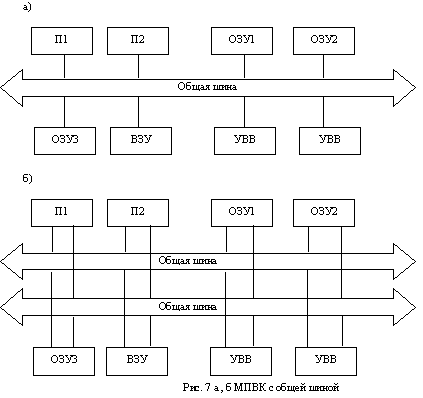

Мультипроцессор — это компьютерная система, которая содержит несколько процессоров и одно адресное пространство, видимое для всех процессоров. В комплексах с общей шиной проблема связей всех устройств между собой решается крайне просто: все они соединяются общей шиной, выполненной в виде совокупности проводов или кабелей, по которым передаются информация, адреса и сигналы управления (рис. 7 а). Интерфейс является односвязным, т.е. обмен информацией в любой момент времени может происходить только между двумя устройствами. Если потребность в обмене существует более чем у двух устройств, то возникает конфликтная ситуация, которая разрешается с помощью системы приоритетов и организации очередей в соответствии с этим. Обычно функции арбитра выполняет либо процессор, либо специальное устройство, которое регистрирует все обращения к общей шине и распределяет шину во времени между всеми устройствами комплекса. Достоинства структуры с общей шиной - простота, в том числе изменения комплекса, добавления или изъятия отдельных устройств, а также доступность модулей ОЗУ для всех остальных устройств. Следствием всего этого является достаточно низкая стоимость комплекса. Недостатки: Первый - невысокое быстродействие, так как одновременный обмен информацией возможен между двумя устройствами, не более. По этой причине в комплексах с общей шиной число процессоров не превосходит двух-четырех. Этот недостаток может быть несколько компенсирован путем использования общей шины с высоким быстродействием, большим, чем быстродействие входящих в комплекс устройств. Второй недостаток- низкой надежности системы из-за наличия общего элемента - шины.

5.Схемотехніка зовнішніх інтерфейсів еом. Шини і2с, послідовний паралельний порт, шина usb.

I²C — последовательная шина данных для связи интегральных схем, разработанная фирмой Philips в начале 1980-х как простая шина внутренней связи для создания управляющей электроники. Используется для соединения низкоскоростных периферийных компонентов с материнской платой, встраиваемыми системами и мобильными телефонами. I²C использует две двунаправленных линии, подтянутые к напряжению питания и управляемые через открытый коллектор или открытый сток — последовательная линия данных (SDA, англ. Serial DAta) и последовательная линия тактирования (SCL, англ. Serial CLock), обе нагруженные резисторами. Стандартные напряжения +5 В или +3,3 В, однако допускаются и другие. Классическая адресация включает 7-битное адресное пространство с 16 зарезервированными адресами. Это означает до 112 свободных адресов для подключения периферии на одну шину. Основной режим работы — 100 кбит/с; 10 кбит/с в режиме работы с пониженной скоростью. USB (англ. Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств в вычислительной технике. Для подключения периферийных устройств к шине USB используется четырёхпроводный кабель, при этом два провода (витая пара) в дифференциальном включении используются для приёма и передачи данных, а два провода — для питания периферийного устройства. К одному контроллеру шины USB можно подсоединить до 127 устройств по топологии «звезда», в том числе и концентраторы. На одной шине USB может быть до 127 устройств и до 5 уровней каскадирования хабов, не считая корневого. После́довательный порт (англ. Serial port), серийный порт или COM-порт — двунаправленный последовательный интерфейс, предназначенный для обмена байтовой информацией. Последовательным данный порт называется потому, что информация через него передаётся по одному биту, бит за битом (в отличие от параллельного порта). Хотя некоторые другие интерфейсы компьютера — такие как Ethernet, FireWire и USB — также используют последовательный способ обмена, название «последовательный порт» закрепилось за портом, имеющим стандарт RS-232C, и предназначенным изначально для обмена информацией с модемом.

Билет № 24 КДХОА
