Министерство образования и науки украины национальный горный университет

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ САМОСТОЯТЕЛЬНОЙ РАБОТЫ ПО ДИСЦИПЛИНЕ

«ТЕХНОЛОГИЯ И БЕЗОПАСНОСТЬ ВЕДЕНИЯ ВЗРЫВНЫХ РАБОТ»

(Расчет взрывоподготовки скальных горных пород к выемке)

для студентов специальности 709.03.01

Днепропетровск 2007

Методические указания к выполнению самостоятельной работы по дисциплине «технология и безопасность ведения взрывных работ» (расчет взрывоподготовки скальных горных пород к выемке) для студентов специальности 709.03.01 /Сост. Р.С. Крысин. А.П. Стрилец - Днепропетровск: Национальный горный университет, 2004.

Составитель Р. С. Крысин, д.т.н., профессор. А.П. Стрилец, ассистент

Ответственный за выпуск заведующий кафедрой открытых горных работ И.Л. Гуменик, д.т.н., профессор

Задача и исходные данные. Выполнить расчет взрывоподготовки уступа высотой Н_у, сложенного горной породой крепостью f, n^-й категории трещиноватости при заданной обводненности месторождения, указанном типе дробилки на первой стадии дробления и годовой производительностью карьера А_г по скальным породам.

1. Расчет параметров зарядов и их расположения на уступе

Пользуясь данными табл.1П перейдем от коэффициента крепости по Протодъяконову к категории крепости по СНиП (строительным нормам и правилам).

Исходя из заданной крепости, трещиноватости и обводненности массива пород, произведем выбор и обоснование типа взрывчатого вещества, пользуясь таблицей.

Крепость породы по Протодъяконову	Необводненные породы	Обводненные породы
До 10	игданит, граммонит 79/21, гранулит-НМ, простейшая взрывчатая смесь ПВС-1У	Граммонит 79/21 ГС, украинит-ПМ-1, украинит – ПМ-2Б
10-14	игданит, граммонит 79/21, гранулит-НМ, украинит-ПМ-1, акватол ГЛТ-20, простейшая взрывчатая смесь ПВС-1У	украинит-ПМ-1, украинит – ПМ-2Б, граммониты 50/50 и 50/50В, акватол ГЛТ-20
14-20	украинит – ПМ-1, украинит – ПМ-2Б, акватол ГЛТ-20, гранулит-НМПМ,.	украинит-ПМ-1, украинит – ПМ-2Б, акватол ГЛТ-20

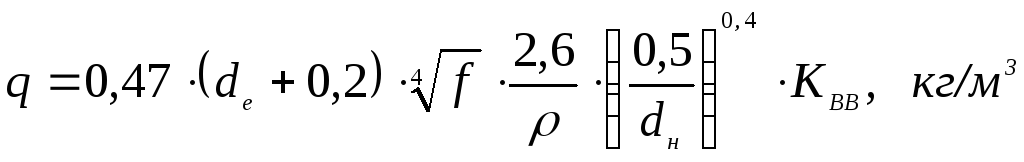

Зная тип ВВ, можно рассчитать удельный расход взрывчатого вещества

где: d_e - средний размер отдельности, м (табл. 2П);

f - коэффициент крепости породы по Протодъяконову;

р - плотность породы, т/м³ (табл. 2П);

d_н - линейный размер негабаритного куска, м (табл.ЗП);

К_ВВ - коэффициент работоспособности ВВ (табл.4П).

В дальнейших расчетах следует принять только то значение проектного удельного расхода ВВ, которое соответствует табличному (табл.2П) или табличное.

Следующим по степени важности параметром взрывных работ является диаметр скважины.

Для обеспечения заданной интенсивности дробления горной массы и надежной проработки подошвы уступа диаметр скважины (мм) должен приниматься с учетом технологических параметров взрывной отбойки по формуле

где К_р – коэффициент разрыхления взорванной породы (табл.ЗП);

F – группа породы по СНиП (табл. 1П).

Полученный диаметр скважины округлить до ближайшего стандартного (табл. 6П).

По найденному значению диаметра заряда выбрать тип бурового станка (табл. 6П), бурового инструмента (табл. 6П, 7П) и привести их технические характеристики (табл. 8П, 9П).

Величина сопротивления по подошве определяется по формуле:

где P - вместимость 1 м скважины,

d – диаметр скважины, дм;

Δ – плотность заряжания, кг/дм³ (табл. 10П).

Полученное значение W следует проверить по условиям безопасного размещения бурового станка на уступе при бурении первого ряда скважин :

где – угол откоса уступа (75 - 80°);

c – берма безопасности. с = 2 м
