6.4.Критерий Найквиста

Критерий устойчивости Найквиста позволяет судить об устойчивости замкнутой системы по АФЧХ разомкнутой системы :

Wp(s) =

Выясняем устойчивость разомкнутой системы по критерию Гурвица, согласно с которым необходимо, чтобы все коэффициенты харак-го уравнения были положительны и а12 – а30>0.

Где

а1= 0,6 ; а2=1 ; а3=0 ; а0=0,05

т.к. 0,6*1 – 0,05*0 > 0 , то замкнутая система устойчива

Найдем АФЧХ разомкнутой системы:

W(j*ω) = = =

= =

W(j*ω) =

U(ω) = Re W(j*ω) =

V(ω) = Im W(j*ω) =

ω

U(ω)

V(ω)

0

-∞

-∞

1

-2.851

-4.515

5

-0.397

0.059

10

-0.052

0.04

20

-7.129*10-3

0.011

→ 0

→ 0

Годограф Найквиста

Для того, чтобы САУ, устойчивая или нейтральная в разомкнутом состоянии, была устойчивой в замкнутом состоянии, необходимо и достаточно, чтобы годограф АФЧХ разомкнутой системы, при изменении частоты ω от 0 до ∞, не охватывал точку с координатами {-1,j0} на комплексной плоскости.

В нашем случае система устойчива в разомкнутом состоянии и годограф АФЧХ не охватывает точку {-1,j0}, следовательно, система устойчива.

Определение устойчивости по лачх

Рассматривается разомкнутая система :

U(ω) = Re W(j*ω) =

V(ω) = Im W(j*ω) =

Найдем АЧХ :

A(ω) = = = >

A(ω) =

Найдем ФЧХ :

φ(ω) = arctg () = arctg()

Найдем ЛАЧХ системы :

L(ω) = 20*lg(A(ω)) = 20*lg(6) – 10*lg()

ω

L(ω), Дб

φ(ω), град

0,01

55.563

89.656

0,1

35.552

86.565

1

14.551

57.724

10

-21.597

-33.69

100

-78.461

-83.144

1000

-138.417

-89.312

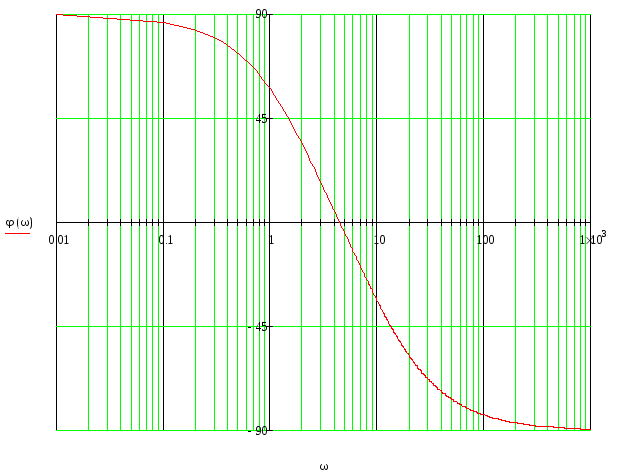

Графики ЛАЧХ и ЛФЧХ

Логарифмический критерий устойчивости : для того, чтобы замкнутая система была устойчива необходимо и достаточно, чтобы частота, при которой ЛФЧХ пересекает линию φ = -π, была больше частоты среза.По графику видно, что частота, при которой ЛФЧХ пересекает линию φ = -π, больше частоты среза, следовательно, система устойчива.
