Л12.5. Автоматический режим измерений. Контроль электромагнитной обстановки
5.1. Автоматический поиск гармонических составляющих тестового сигнала по заданному эталону можно производить методом бес- пропускового контроля по всему диапазону проведения специсследования, либо в окрестностях частот, кратных тактовой частоте теста. В обоих случаях, перед проведением поиска составляющих по «информационному» критерию, то есть по сходству демодулированного на данной частоте сигнала с эталоном, рекомендуется произвести предварительный контроль электромагнитной обстановки при выключенном тесте на исследуемом техническом средстве.

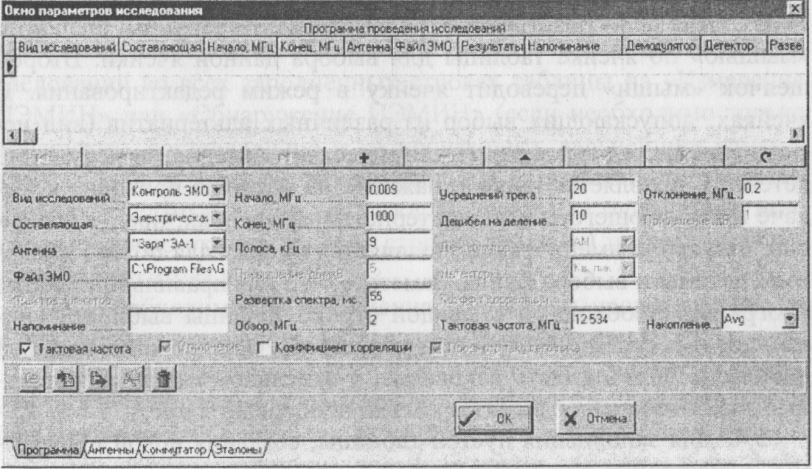

Для предварительного контроля электромагнитной обстановки (далее ЭМО) следует составить программу исследования, в которой указывается вид исследования, диапазон исследования, вид составляющей электромагнитного поля или наводок в линиях, используемая антенна и параметры прибора (полоса обзора, полоса пропускания, детектор, количество усреднений). Для составления программы выберите в меню главного окна программы «Установки/Программа исследований». Поверх главного окна программы откроется окно параметров исследования на странице программы исследований (рис. Л12.7).
Рис. Л12.7
Переходы между различными страницами окна возможны не только из меню главного окна, но и при помощи закладок, расположенных внизу окна параметров исследования.
5.2. В таблице программы исследования, расположенной в верхней части страницы, отображается программа, готовая к исполнению. По умолчанию таблица содержит программу, составленную при прошлом запуске управляющей программы. При необходимости, программу можно полностью очистить, нажав на кнопку «мусорная корзина», либо стереть любую строку программы, нажав кнопку «ножницы». Также можно воспользоваться кнопками DB-Navigator'а, расположенными непосредственно под таблицей. Каждая строка программы исследований содержит инструкции для управляющей программы для проведения тех или иных измерений на одном поддиапазоне. Если между поддиапазонами необходимо сделать паузу для замены антенны или изменения ее конфигурации, например, после любого поддиапазона можно вставить строку с видом исследования «Пауза...». Строки таблицы редактируются непосредственно, либо в полях редактора. Отличие этих способов состоит в том, что при редактировании в полях редактора программа выполняет проверку корректности вводимых данных: проверяет соответствие диапазонов измерения выбранным антеннам, существование выбранных файлов исходных данных, корректность ввода числовых значений.
5.3. Для непосредственного редактирования таблицы, щелкните «мышью» по ячейке таблицы для выбора данной ячейки. Второй щелчок «мыши» переводит ячейку в режим редактирования. В ячейках, допускающих выбор из различных альтернатив (вид исследования, составляющая (электрическая), антенна, демодулятор, детектор) появляется кнопка, нажатие на которую приводит к выдаче ниспадающего списка альтернатив. В ячейках, предназначенных для ввода имени файла, появляется кнопка для обзора дисковой системы и выбора файла. Заметьте, что для правильной работы программы необходимо в каждой строке таблицы выбирать уникальное имя файла ЭМО, то есть результаты сканирования каждого диапазона должны быть сохранены в отдельном файле. В остальные ячейки значения вводятся только непосредственно.
5.4. Для заполнения пустой таблицы, создания новой программы, существенно отличающейся от ранее созданной, рекомендуется пользоваться полями редактирования. Для изменения существующей строки программы следует «импортировать» значения ячеек таблицы в поля редактирования, для чего нажать на кнопку «Импорт». Далее для предварительного контроля ЭМО выберите вид исследования: «Контроль ЭМО», укажите требуемую составляющую (электрическая) электромагнитного поля, задайте диапазон исследования и параметры прибора в соответствующих полях редактирования.
5.5. После завершения редактирования строки, внесите ее в таблицу, нажав кнопку «Внести в таблицу».
5.6. После завершения заполнения таблицы программы исследования следует нажать кнопку «Ок» окна параметров исследования и выбрать в меню главного окна программы «Измерения- Старт», либо нажать соответствующую кнопку быстрого запуска. Программа автоматически сканирует выбранный диапазон и по завершении выдает сообщение «Программа исследования завершена». При этом, результаты сканирования сохранены в соответствующих выбранных файлах ЭМО для каждого диапазона (каждой строки программы) и их можно использовать для автоматического поиска составляющих тестового сигнала при включенном тесте.
