Л13.3. Задание на лабораторную работу
-
Провести специсследование поиска тестового сигнала по магнитной составляющей электромагнитного поля.
-
Составить протокол измерений с помощью расчетной программы.
Л13.4. Порядок выполнения лабораторной работы л13.4.1. Провести подготовку к работе
Для подготовки к работе управляющую ПЭВМ n измерительный прибор соединить кабелем USB.
Соединить активную антенну (А 117.1) с измерительным прибором при помощи кабеля (А117.21).
Подключить источник питания (А117) с активной антенной.
Подключить электропитание измерительного прибора.
Включить измерительный прибор.
Запустить управляющую программу на персональном компьютере.

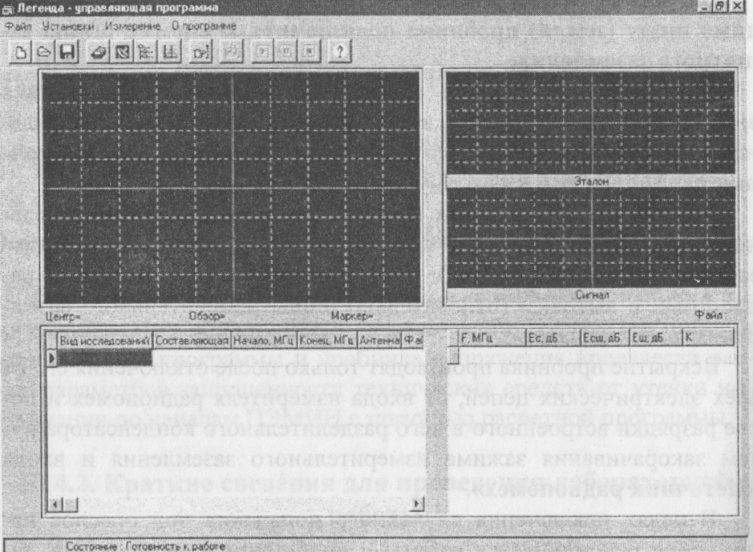

Для запуска управляющей программы следует выбрать в меню «Пуск» соответствующий ярлык или вызвать исполняемый файл, на который ссылается данный ярлык (Легенда-управление). В результате запуска на экран управляющей ПЭВМ выводится главное окно управляющей программы (рис. Л13.1).
Рис. Л13.1
Л3.4.2. Проведение поиска и измерения пэмин при помощи управляющей программы
-
Создайте папку на рабочем столе, в которой будут сохраняться полученные данные измерения.
-
Проведите поиск и измерения по магнитной составляющей электромагнитного поля. Проведение поиска и измерения по магнитной составляющей электромагнитного поля производится так же, как в лабораторной работе «Обнаружение ПЭМИН по электрической составляющей электромагнитного поля с помощью ПАК «Легенда».
Л13.4.3. Автоматический режим измерений Контроль электромагнитной обстановки
4.3.1. Контроль магнитной составляющей поля производится так же, как в лабораторной работе «Обнаружение ПЭМИН по электрической составляющей электромагнитного поля с помощью ПАК «Легенда» (п. 5.1.).
4.3.1. Для непосредственного редактирования таблицы в ячейках, допускающих выбор из различных альтернатив, поставьте «составляющая» - магнитная.
Л13.4.4. Автоматический режим измерений. Поиск составляющих тестового сигнала
Для поиска составляющих тестового сигнала следует заполнить программу исследований. Для этого необходимо выполнить действия по п. 6. лабораторной работы «Обнаружение ПЭМИН по электрической составляющей электромагнитного поля с помощью ПАК «Легенда». Поиск составляющей тестового сигнала производится также, как и в указанной лабораторной работе.
Л13.4.5. Запуск расчетной программы
Расчетная программа выполняется так же, как и в лабораторной работе «Обнаружение ПЭМИН по электрической составляющей электромагнитного поля с помощью ПАК «Легенда», только при заполнении «Условия» необходимо выбрать составляющую - магнитную.
Л13.5. Требование к отчету
Оформить отчет о проделанной работе. В отчете привести задание на выполнение работы, порядок проведения работы, отразить полученные результаты измерения и протокол измерений полученный при помощи расчетной программы. Сделать выводы и ответить на контрольные вопросы.
Контрольные вопросы
-
В чем состоит различие результатов измерения ПЭМИН по электрической и магнитной составляющей электромагнитного поля?
-
В чем состоит отличие между антеннами (нулевая - диполь и активная рамочная)?
-
В чем состоит различие между протоколом измерения по электрической и магнитной составляющей электромагнитного поля?
Обнаружение ПЭМИН в электрических цепях с помощью пробника напряжения «Я6-122»
Л14.1. Цель работы
Изучить порядок проведения поиска и измерения напряжения индустриальных радиопомех в электрических цепях. При помощи управляющей программы и пробника напряжения произвести расчет параметров защищенности технических средств от утечки информации по каналам ПЭМИН с помощью расчетной программы.
Л14.2. Краткие сведения для проведения лабораторной работы
Л14.2.1. Состав оборудования
Для проведения лабораторной работы необходимо, чтобы на персональном компьютере были установлены управляющая и расчетная программы, измерительный прибор, пробник напряжения (Я6-122), соединительный кабель (USB) для соединения анализатора с персональным компьютером.
Пробник предназначен для измерения напряжения индустриальных радиопомех в электрических цепях.
Л14.2.2. Техника безопасности
По требованиям безопасности пробник должен соответствовать ГОСТ Р 51350-99, для пробников класса 1.
К работе с пробниками допускаются лица со специальным техническим образованием, прошедшие инструктаж по технике безопасности при работе с электроизмерительными приборами и изучившие настоящее руководство по эксплуатации и формуляр.
Внимание! Перед любым подключением пробника необходимо шину (земля) пробника подключить к клемме шины защитного заземления.
При измерении уровня радиопомех в сети электропитания внимательно следите за тем, чтобы зажим измерительного заземления пробника был подключен к нулевому проводу, а вход «Источник радиопомех» - к фазному проводу.
В высоковольтных цепях постоянного тока зажим измерительного заземления пробника подключают к шине измерительного заземления, вход «Источник радиопомех» - к точке контроля радиопомех с высоким (относительно шины измерительного заземления) потенциалом.
Вскрытие пробника производят только после отключения его от всех электрических цепей, от входа измерителя радиопомех и после разрядки встроенного в него разделительного конденсатора путем закорачивания зажима измерительного заземления и входа «Источник радиопомех».
В целях исключения случайного попадания под опасное напряжения рекомендуется работы с пробником производить в диэлектрических перчатках.
Л14.3. Задание на лабораторную работу
-
Провести специсследование на поиск тестового сигнала в электрической цепи.
-
Составить протокол измерений с помощью расчетной программы.
Л14.4. Порядок выполнения лабораторной работы Л14.4.1. Подготовка к работе
Для подготовки к работе управляющую ПЭВМ и измерительный прибор необходимо соединить кабелем USB.
Пробник соедините с измерительным прибором.
Подключите пробник к сети питания.
Включите измерительный прибор.
Запустите управляющую программу на персональном компьютере.

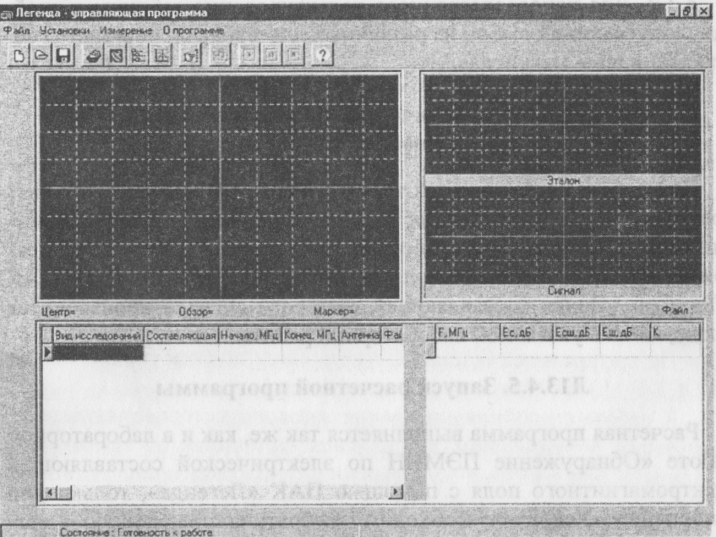

Рис. Л14.1
Л14.4.2. Запуск управляющей программы
Для запуска управляющей программы следует выбрать в меню «Пуск» соответствующий ярлык или вызвать исполняемый файл, на который ссылается данный ярлык (Легенда-управление). В результате запуска на экран управляющей ПЭВМ выводится главное окно управляющей программы (рис. Л 14.1).
Л14.4.3. Проведение поиска и измерения ПЭМИН при помощи управляющей программы.
а) Создайте папку на рабочем столе, в которой будут сохра няться полученные данные измерения.
б) Проведение поиска и измерения производится так же, как и лабораторной работе «Обнаружение ПЭМИН по электрической со ставляющей электромагнитного поля с помощью ПАК «Легенда».
Л14.4.4. Запуск расчетной программы

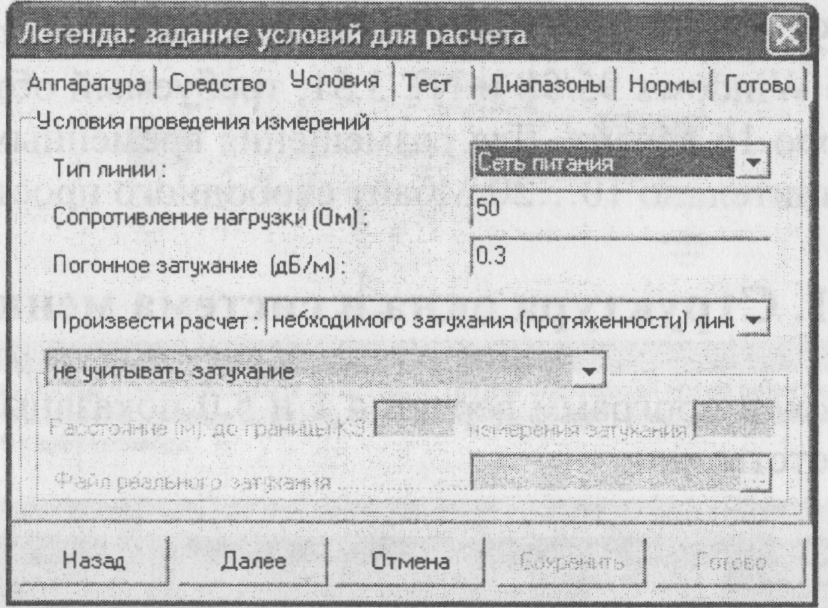

Расчетная программа выполняется так же, как и в лабораторной работе «Обнаружение ПЭМИН по электрической составляющей электромагнитного поля с помощью ПАК «Легенда», только при заполнении «Условия» необходимо выбрать «произвести расчет необходимого затухания в линии» (см. рис. Л14.2).
Рис. Л14.2
Л14.5. Требование к отчету
Оформить отчет о проделанной работе. В отчете привести задание на выполнение работы, порядок проведения работы, отразить полученные результаты измерения и протокол измерений, полученный при помощи расчетной программы. Сделать выводы и ответить на контрольные вопросы.
Контрольные вопросы
-
В чем состоит различие результатов измерения ПЭМИН по электрической и магнитной составляющей электромагнитного поля?
-
В чем состоит разница между антеннами (нулевая - диполь и активная рамочная)?
-
В чем заключается различие между протоколом измерения по электрической и магнитной составляющей электромагнитного поля?
