1.3 Температурный коэффициент емкости
Нередко для оценки зависимости диэлектриков, а также емкости конденсаторов от температуры указывается температурный коэффициент диэлектрической проницаемости:
(3)
и температурный коэффициент емкости:
(4)
Связь между коэффициентами может быть получена при учете влияния температуры на геометрические размеры конденсатора. Рассмотрим конденсатор с обкладками площадью S и диэлектриком с проницаемостью и толщиной l.
, (5)
l – температурный коэффициент линейного расширения материала диэлектрика. Рассматривая конденсатор с квадратными обкладками со стороной a, можно показать, что если температурный коэффициент линейного расширения металлических обкладок lмо, то S=2lмо. Для конденсатора при свободном расширении материала обкладок и конденсатора получим
ТКЕ=+2lmo-l (6)
Если электроды имеют тот же коэффициент линейного расширения, что и диэлектрик, на который, например, нанесены тонкие и прочно соединенные с ним металлические слои, служащие электродами, получим
ТКЕ=+l (7)
Если зависимость емкости от температуры носит линейный характер, то величину ТКЕ (К-1) можно вычислить по формуле
(8)
где С1, С2 - емкости при температурах T1 и T2 соответственно.

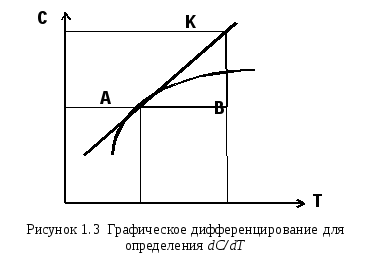

Если требуется определить значение температурного коэффициента емкости ТКЕ для конденсатора, то для этого по экспериментальным данным строится график C=f(Т), по которому с помощью графического дифференцирования определяется ТКЕ (рисунок 1.3 ). С этой целью через точку А, соответствующую температуре ТA, для которой требуется определить ТКЕ, проводится касательная. Затем строится треугольник (произвольных размеров) АВК.
Отношение вертикального катета ВК к горизонтальному АВ (с учетом масштабов) дает производную
(9)
Разделив полученную величину на СА получим ТКЕ для температуры ТA.
Следует помнить, что в общем случае производная не равнозначна тангенсу угла наклона касательной к оси абсцисс , так как тангенс всякого угла – величина безразмерная, а производная в рассматриваемом случае имеет размерность пФ/К.
1.4. Классификация конденсаторов по виду диэлектрика и тке
Для создания емкости в конденсаторе применяют различные диэлектрики. В зависимости от типа диэлектрика конденсаторы разделяются на несколько типов:
-
конденсаторы с газообразным и жидким диэлектриком;
-
конденсаторы с твердым неорганическим диэлектриком, которые бывают слюдяные (К24, К32); керамические (К10, К15); стеклянные (К21); стеклокерамические (К22) и стеклоэмалевые (К23);
-
конденсаторы с твердым органическим диэлектриком, подразделяющиеся на бумажные (К40, К41, К42) и пленочные (К70, К71, К72, К73, К74);
-
электролитические конденсаторы, которые бывают трех типов: алюминиевые (К50), танталовые (К51, К52) и оксидно-полупроводниковые (К53).
Основным недостатком конденсатора с жидким диэлектриком является пониженная стабильность емкости, обусловленная резко увеличенным значением ТК, что исключает возможность применения конденсаторов этого типа для радиоаппаратуры с высокой стабильностью частоты контура.
Самым широким диапазоном ТК обладают твердые неорганические диэлектрики, многие неорганические диэлектрики отличаются небольшим значением коэффициента линейного расширения, что позволяет при использовании таких диэлектриков получать малые значения ТК. В зависимости от ТК вся конденсаторная керамика разделяется на группы (таблица 1).
Таблица 1. Группы конденсаторной керамики по ТК .
при 20С |
ТК 106, 1/К |
,1/К |
Рекомендуемая область применения |
130...190 |
-(1300200) |
1210-6 |
Для контурных и разделительных конденсаторов, определяющих стабильность частоты |
31...50 |
-(8030) |
810-6 |
Для конденсаторов высокой стабильности |
17...30 |
-(5020) |
810-6 |
--- |
12...30 |
3020 |
810-6 |
--- |
7,5...8 |
11030 |
810-6 |
Для конденсаторов высокой частоты |
7,5 |
6020 |
810-6 |
--- |
2800 |
Не нормируется |
1210-6 |
Для конденсаторов низкой частоты и постоянного тока |
2000 |
Не нормируется |
1210-6 |
Для пьезоэлектрических преобразователей и конденсаторов низкой частоты |
1000 |
Не нормируется |
1210-6 |
Для конденсаторов низкой частоты и постоянного тока |
Для изготовления пластин конденсаторов переменной емкости с малым ТКЕ используются специальные сплавы, например, инвар Н-36 (36% никеля и 64% железа) и ковар (29% никеля, 17% кобальта, остальное – железо) [1].
Таблица 2. Параметры диэлектрических материалов
Диэлектрический материал |
Относительная диэлектрическая проницаемость |
Температурный коэффициент диэлектрической проницаемости, αε ∙106, К-1 |
Температурный коэффициент линейного расширения, αl ∙106, К‑1 |
Полиэтилен |
2.3 – 2.4 |
–(200 – 300) |
22 – 55 |
Полистирол |
2.5 –2.6 |
–(150 – 200) |
6 – 8 |
Фторопласт-4 |
1.9 –2.2 |
–(150 – 300) |
8 – 25 |
Полипропилен |
2.0 |
–(200 – 300) |
11 |
Лавсан |
3.1 –3.2 |
400 – 600 |
5 –7 |
Слюда |
6.0 –8.0 |
10 –20 |
6 – 8 |
Щелочные стекла |
5 -10 |
30 –500 |
3 –10 |
Ультрафарфор |
7 – 9 |
80 – 140 |
4.2 – 5.5 |
Стеатитовая керамика |
6 – 8 |
70 –180 |
5.4 – 7.5 |
Цельзиановая керамика |
6 – 7 |
60 – 70 |
2.1 –2.2 |
Рутиловая керамика |
40 –300 |
–(80 – 2200) |
6 – 9 |
