4 Буферный регистр кр580ир82 и шинный формирователь к589ап16

Буферизация шин необходима для повышения их нагрузочной способности по току и емкости. Применение регистров КР580ИР82 в качестве буфера увеличивает нагрузочную способность линий ША до 32 мА и 300 пФ. Один из разрядов регистра (выводы 5, 15) использован для буферизации линии сигнала , который управляет режимом записи-считывания микросхемы ОЗУ.

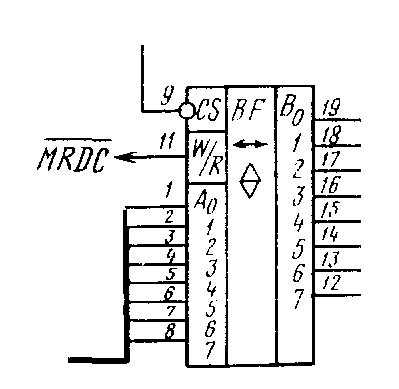

Рисунок 11 – Буферный регистр КР580ИР82

Запись информации осуществляют по стробу, подаваемому на вход СЕ (вывод 11), либо при наличии на этом входе постоянного уровня логической 1. Считывание информации возможно при наличии на входе ОЕ (вывод 9) сигнала с уровнем логического 0. При =1 выходы принимают третье состояние.

Сопряжение модуля ОЗУ с шиной данных реализовано на микросхемах шинных формирователей К580ВА86.

Передача информации обеспечива­ется при сигнале с уровнем логического 0 на входе СS. При на­личии на входе СS сигнала с уровнем логической 1 все выходы переходят в третье состояние. Сигнал снимается с выхода ОЕ буферного регистра КР580ИР82.

Рисунок 12 – Шинный формирователь К580ВА86

Направление передачи информации зависит от сигнала . При = 0 информация с выходов микросхем ОЗУ поступает в шину данных, при =1 из шины данных на входы микросхем ОЗУ.

Схема подключения ОЗУ к ША и ШД представлена на рисунке 13.

Рисунок 13 – Схема подключения ОЗУ к ША и ШД.

5 Генератор тактовых импульсов кр580гф24

Генератор тактовых импульсов выполнен на микросхеме КР580ГФ24 и предназначен для синхронизации микропроцессорной системы. Генератор тактовых импульсов (ГТИ) формирует тактовые импульсы с частотой до 2,5 МГц и амплитудой 12 В, а так же некоторые управляющие сигналы для микропроцессорной системы.

Структурная схема ГТИ представлена на рисунке 14, а подключение ГТИ к МП показано на рисунке 15. ГТИ состоит из задающего генератора, (SGN), генератора тактовых импульсов (GLG), порогового элемента, формирователей и логических схем. Для работы ГТИ необходимо подключение внешнего кварцевого резонатора с частотой в 9 раз большей, чем частота выходных тактовых импульсов ГТИ.

Основные временные характеристики тактовых импульсов:

Время переднего и заднего фронтов (tLH, tHL), нс 0÷50

Ширина импульса CLK1 (tCLK1), нс ≥60

Ширина импульса CLK2 (tCLK2), нс ≥220

Временной интервал между задним фронтом CLK1 и передним фронтом CLK2 (tD1), нс ≥0

Временной интервал между задним фронтом CLK2 и передним фронтом CLK1 (tD2), нс ≥70

Задержка CLK2 по отношению к CLK1, tD3,нс ≥80

Основные электрические параметры микросхемы КР580ГФ24 следующие:

Входное напряжение L-уровня UIL, В 0,8

Входное напряжение H-уровня UIH, В 0,2

Напряжение RESIN, UIH-UIL, В 0,25

Выходное напряжение L-уровня UOL, В 0,45

Выходное напряжение H-уровня UOH, В:

на выходах CLK1, CLK2 9,4

на выходах READY, RESET 3,6

на всех других выходах 2,4

Ток источника питания ICC, мА 115

Ток источника питания IDD, мА 12

Рисунок 14 – Структурная схема ГТИ

Назначение входных и выходных сигналов:
