Карбюраторного двигателя:

1 – распределительные шестерни; 2 – распределительный вал; 3 – толкатели; 4 – штанга; 5 – поршень; 6 –головка цилиндра; 7 – глушитель; 8 – пружины клапанов; 9 – выпускная труба; 10 – карбюратор; 11 – впускной клапан; 12 – искровая свеча зажигания; 13 – выпускной клапан; 14 – цилиндр; 15 – поршневой палеи. 16 – водяная рубашка; 17 – шатун; 18 – маховик; 19 – коленчатый вал; 20 – резервуар для масла (поддон картера).

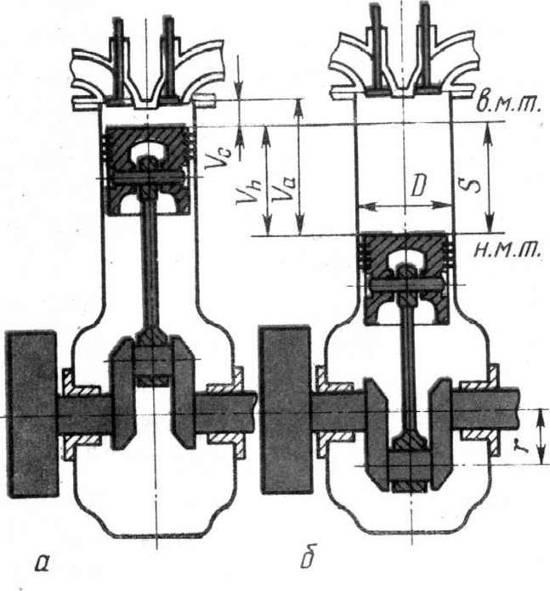

Рисунок 3. Схема двигателя внутреннего сгорания:

а – поршень в в.м.т.; б – поршень в н.м.т.

Механизм газораспределения предназначен для открытия и за­крытия в строго определенное время впускного и выпускного клапанов, благодаря чему в цилиндр дизеля поступает воздух, карбюраторного двигателя - горючая смесь, также выходят отработавшие газы. Он состоит из распределительного вала 2, шесте­рен 1 привода распределительного вала, толкателей 3, штанг 4, клапа­нов 11 и 13, пружин 8.

Система охлаждения поддерживает необходимую температуру для нормальной работы двигателя. Эта система может быть жид­костной и воздушной.

Смазочная система подводит смазку к трущимся поверхностям деталей для уменьшения сил трения между ними, охлаждения деталей и вымывания продуктов изнашивания. Система питания служит для очистки и своевременной подачи в необходимом количестве топлива и воздуха.

Регулятор частоты вращения за счет автоматического изменения подачи топлива (дизель) или горючей смеси (карбюраторный двигатель) поддерживает частоту вращения коленчатого вала двигателя в установленных пределах в зависимости от нагрузки.

Система зажигания предназначена для принудительного воспламенения горючей смеси от электрической искры в карбюраторном двигателе.

Основные понятия и определения .

Верхняя мертвая точка (в. м. т.) - это положение поршня (рис. 3), при котором расстояние от него до оси коленчатого вала наи­большее.

Нижняя мертвая точка (н. м. т.) - это положение поршня, при котором расстояние от него до оси коленчатого вала двигателя наименьшее.

Ход поршня (S) - это расстояние по оси цилиндра между мертвыми точ­ками. При каждом ходе поршня коленчатый вал поворачивается на половину оборота, т.е. на 180°.

Рабочий объем цилиндра (Vh) - это объем цилиндра, освобождаемый поршнем при перемещении от в. м. т. к н. м. т.

где d – диаметр цилиндра, м; S – ход поршня, м.

Объем (Vc) камеры сгорания (сжатия) - это объем над поршнем, когда он находится в в. м. т.

Полный объем цилиндра (Va) – это сумма объемов камеры сжатия и рабочего объема цилиндра

Литрaж двигателя(Vл) - это сумма рабочих объемов всех ци­линдров

где - рабочий объем одного цилиндра, ; i – число цилиндров двигателя.

Степень сжатия - это отношение полного объема цилиндра к объему камеры сжатия.

Степень сжатия - отвлеченное число, указывающее, во сколько раз уменьшится объем рабочей смеси или воздуха в цилиндре при переходе поршня от н. м. т. к в. м. т.

Рабочая смесь образуется при перемешивании горючей смеси, заполняющей цилиндр, с остаточными газами.

При работе в двигателе внутреннего сгорания происходит ряд последовательно повторяющихся процессов: заполнение цилиндра свежим зарядом (воздуха или смеси); сжатие этого заряда; впрыски­вание в сжатый воздух топлива (в дизелях) или воспламенения смеси от электрической искры (карбюраторные и газовые двигатели);сгорание топлива; расширение газов, при котором совершается механическая работа; удаление из цилиндра отработавших газов.

Рабочий цикл - это комплекс последовательных процессов (впуск, сжатие, расширение и выпуск), периодически повторяющийся в каждом цилиндре и обусловливающий работу двигателя.

Такт двигателя - это часть рабочего цикла, происходящая во время движения поршня от одной мертвой точки к другой.
