4.2.2. Электрическая схема и принцип работы трехфазного вентильного сварочного генератора
Н

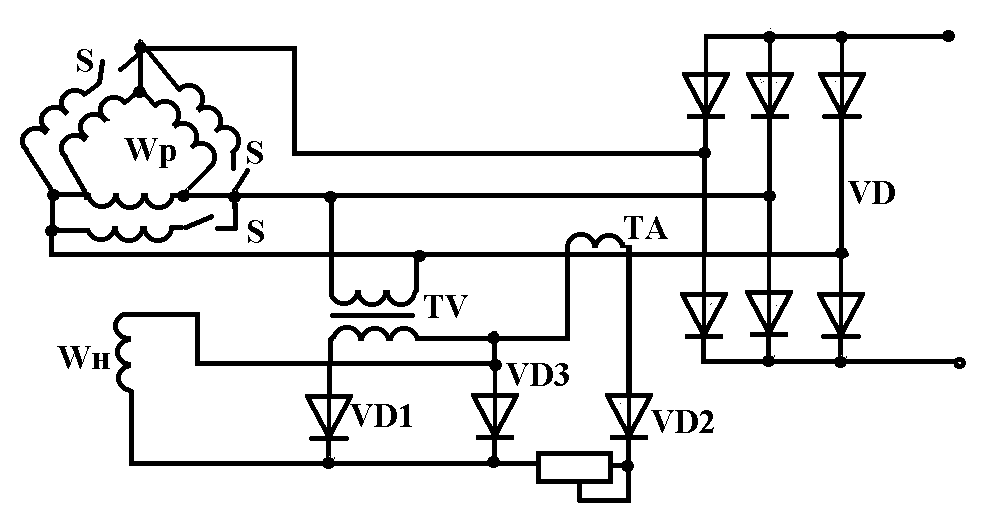

Рис. 4.8. Принципиальная схема вентильного сварочного генератора
Генератор работает с самовозбуждением. После запуска генератора начальное самовозбуждение происходит от остаточного магнетизма в массивных участках магнитной цепи машины, и на зажимах обмоток якоря появляется небольшая ЭДС (3-4 В). Трансформатор повышающий ТV через выпрямитель VD1 начинает питать обмотку возбуждения Wн постоянным током, ЭДС машины возрастает, одновременно увеличивается и ток в обмотке намагничивания, генератор возбуждается до напряжения холостого хода. С появлением сварочного тока обмотку Wн начинает питать и трансформатор ТА через выпрямитель VD2. Поскольку естественная внешняя характеристика генератора падающая за счет внутренних индуктивных сопротивлений, то с ростом нагрузки напряжение, подаваемое на первичную обмотку трансформатора TV, уменьшается, поэтому и ток в обмотке возбуждения падает. Для поддержания постоянства тока в обмотке возбуждения она получает дополнительное питание от трансформатора тока TA. С ростом тока нагрузки напряжение на выходе трансформатора тока ТА увеличивается, поэтому составляющая тока возбуждения от трансформатора тока ТА также увеличивается.
В результате такого «двойного» питания обмотки возбуждения Wн сила тока в ней остается постоянной независимо от тока нагрузки при заданном значении регулятора R. Мгновенные значения амплитуд вторичных напряжений трансформаторов TV и ТА сдвинуты во времени (по фазе), в режиме любой нагрузки оба трансформатора через свои выпрямители VD1, VD2 параллельно питают обмотку намагничивания до режима короткого замыкания. При коротком замыкании работает только трансформатор ТА. Диод VD3 служит для разрядки электромагнитной энергии, накопленной в индуктивных катушках обмотки намагничивания, и пропускает импульсы тока в промежутках, когда мгновенные значения ЭДС от трансформаторов TV и ТА имеют обратный знак. Таким образом, в вентилях VD1,VD2. и VD3 протекают импульсы выпрямленного тока, сдвинутые во времени, в результате чего обмотка намагничивания питается непрерывным постоянным током.
4.2.3. Настройки режимов трехфазных генераторов
Способ настройки режима в сварочных вентильных генераторах плавно- ступенчатый. Реостатом R (Рис.4.8), включенным в цепь возбуждения, регулируется эффективность обратной связи по току и, следовательно, плавно регулируется крутизна внешних характеристик генератора. С его помощью сварочный ток регулируется только в пределах определенного диапазона. Изменение диапазона осуществляется скачкообразным (ступенчатым) изменением внутренних сопротивлений (индуктивного и активного) посредством переключений схемы обмотки согласно рис. 4.8.
При соединении обмоток треугольником в каждой фазе генератора используются по две параллельно соединенные катушки. Напряжение Ua при соединении фаз по-прежнему треугольником не изменяется: U0 =1,35Uг. Однако, сопротивление снижается вдвое: Хэ = Хг/6. Этот вариант обеспечивает диапазон больших токов.
Вентильные генераторы с крутопадаюшей характеристикой выпускаются в основном для комплектации агрегатов с двигателями внутреннего сгорания и предназначены для ручной дуговой сварки покрытыми электродами.
Внешние характеристики генератора с самовозбуждением представлены на рис.4.9. Ступенчатая настройка выполняется переключателем S, при его размыкании вместо двух параллельно работающих в каждой фазе силовых обмоток можно оставить под нагрузкой только одну. При этом вдвое увеличивается индуктивное сопротивление генератора и уменьшается ток. На рис.4.9 линиями 1, 3 показаны внешние характеристики при включении только одной обмотки, линиями 2, 4 - при параллельном соединении силовых обмоток. Изменением сопротивления резистора R меняется глубина обратной связи по току. При положительной обратной связи с ростом сварочного тока (рис.4.8) увеличивается ток возбуждения и ЭДС генератора, в результате чего формируются более пологие характеристики 2 и 4 (рис.4.9).
Рис. 4.9. Внешние характеристики вентильного генератора
Другие конструкции вентильных генераторов мало отличаются от описанного выше. Выпускается большое количество однопостовых генераторов, они различаются лишь типом приводного двигателя, номинальным током и частотой вращения, иногда способом регулирования. Исключением является преобразователь УДЗ-103УЈ, в состав которого кроме вентильного генератора и электродвигателя входит еще устройство для заряда аккумуляторов. Оригинальное конструктивное оформление имеют двух- и четырехпостовые агрегаты, но они также представляют собой механическое объединение двух или четырех вентильных генераторов подобных описанному выше. Многопостовые источники разработаны для сварки магистральных трубопроводов, в их составе имеется также вспомогательный генератор для питания переносного электроинструмента.
