Двойные тв-тюнеры
ТВ-тюнер настраивается на радиосигнал одной частоты, поэтому иногда в систему устанавливают два ТВ-тюнера, для того чтобы одновременно смотреть один канал и записывать информацию с другого. Существуют специальные двойные (или дуальные) ТВ-тюнеры, в которых в одном устройстве штатно совмещены два приёмника.
Двойной тв-тюнер Обзор
Двойной тюнер Рис. 1.1 ("Twin Tuner") объединяет в одном принимающем устройстве два DVB-T- или спутниковых ресивера. В отличие от обычного DVB-T- или спутникового ресивера, с помощью него можно одновременно смотреть одну ТВ-программу и записывать другую. Встроенные двойные тюнеры присутствуют также в современных видео- и DVD-рекордерах.
Рис. 1.1 Двойной тюнер
Двойной тюнер позволяет принимать DVB-T и спутниковое ТВ по двум каналам
Двойной ресивер особенно полезен для записи передач
Многие телезрители постепенно перешли на DVB-T, приобретя также соответствующий Рис. 1.2 DVB-T-ресивер. К сожалению, прием подобного устройства в настоящее время пока ограничивается одной станцией. То есть, нельзя одновременно смотреть одну станцию и записывать передачу на другом, или одновременно смотреть два разных канала. В этом случае на помощь придет двойной тюнер. С помощью него возможен одновременный просмотр и запись разных телеканалов.
двойные тюнеры бывают также для приема спутникового телевидения.
Рис. 1.2
Двойной ТВ-тюнер
Двойные тюнеры доступны в продаже в виде отдельных устройств, однако часто они также применяются в виде встроенных тюнеров в видео- и DVD-рекордерах.
-
Производители
Easy One, Vantage, TechnoTrend, SetOne, LogiSat, Humax Digital, Topfield, Kathrein, Sagem, Hirschmann, Gigaset, Dreambox
-
Двойной тв-тюнер на pcIe
Комбинированный ТВ-тюнер для шины PCI Express

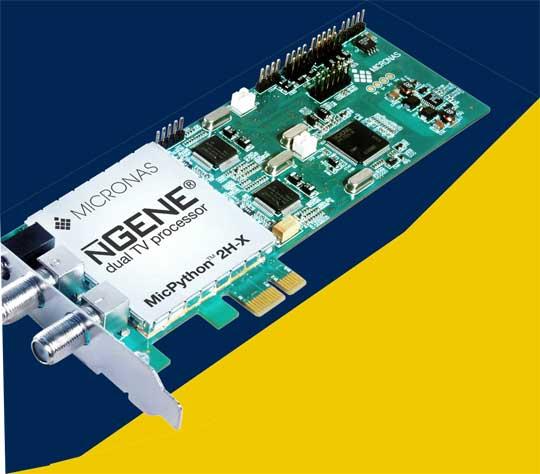

Рис. 1.3 Двойной ТВ-тюнер на PCIe
MicPython 2H-X будет работать с операционной системой Windows XP Media Center. Комбинированный ТВ-тюнер включает два независимых тюнера на одном текстолите
Первая демонстрация устройства пройдёт на выставке CeBIT 2006 в Германии, на которой ожидается немало любопытных мировых премьер. двойные ТВ-тюнеры
Комбинированные тв-тюнеры
Комбинированные цифровые ТВ/FM тюнеры Pinnaclе
Комбинированные ТВ-тюнеры Рис. 1.4 конструктивно совмещены с видеокартой (с архитектурной точки зрения являясь, как правило, отдельным устройством на шине PCI/AGP). Самый широкий ассортимент подобных устройств предлагает компания ATI (линейка All-In-Wonder). Проблема комбинированных ТВ-тюнеров в том, что сам тюнер устаревает значительно медленнее, чем графические видеокарты. Для стран СНГ также существенно, что продукты линейки ATI All-in-Wonder не поддерживают стандарт SECAM.
Рис. 1.6 COFDM
Рядом с аудио кодеком расположен чип демодулятора Рис. 1.6 COFDM, - уникального механизма для борьбы с помехами от многолучевого приема
Рис. 1.7 ВЧ- блок
Xceive XC3028
Последний чип, о котором необходимо сказать пару слов, это так называемый «силиконовый» ВЧ- блок Xceive
Рис. 1.8 Пульт дистанционного управления
Для управления тюнером используется плоский пульт дистанционного управления Рис. 1.8
Pinnacle PCTV Hybrid Pro PCI…
PCTV Hybrid Pro PCI Рис. 1.9 , а именно так называется новая модель, от тюнеров предыдущего поколения, является интегрированный декодер DVB-T, - Philips TDA10046A со встроенным демодулятором.

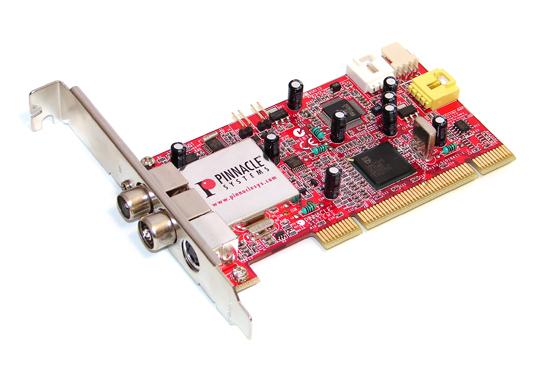

Рис. 1.9 Pinnacle PCTV Hybrid Pro PCI
Рис. 1.10 9-битный декодер Philips SAA7131E
На тыльном бреккете расположены два антенных входа и S-Video вход.
Рис. 1.11 пульты дистанционного управления
Используемый в комплекте пульт дистанционного управления Рис. 1.11, внешне и по функционалу, очень похож на пульт MCE от Microsoft.
ТВ- тюнера с поддержкой 3D
AVer3D Satellite TV: Обзор DVB-S2 USB
Рис. 1.12 ТВ-тюнер AverMedia
Спутниковый USB тюнер AVer3D Satellite TV, инженерный сэмпл которого был любезно предоставлен московским офисом AVerMedia Рис. 1.12
Корпус тюнера предельно лаконичен. Выполненный в черно-белом дизайне, тюнер не имеет ничего лишнего. За полупрозрачной черной лицевой стороной тюнера расположен синий индикатор включения.
Рис. 1.13 ТВ-тюнер AverMedia
Аппаратная начинка типична для тюнеров этого класса. В основе AVer3D Рис. 1.14 Satellite TV лежит ВЧ-блок M88TS2022 и демодулятор
Рис. 1.14 AVeR3
