Лабораторная работа 1
1.1. Основы электрических измерений
Цель работы: ознакомление с основными техническими средствами электрических измерений с нормированнымим метрологические характеристики, а также в изучении основных характеристик электроизмерительных приборов и оценки погрешности электрических измерений.
Библиографический список
-
Электротехника и электроника, т.3. / Под ред. В.Г. Герасимова. —
М.: Энергоатомиздат, 1996.
-
Касаткин А.С., Немцов В. М. Электротехника. — М.: Энергоатом-
издат, 2000, с. 338-356.
Для измерения основных электрических величин: силы тока I [A], напряжения U [B], мощности Р [Вт], частоты f [Гц] и других служат электроизмерительные приборы различного типа, которые классифицируются
а) по назначению:
— амперметры,
— вольтметры,
— ваттметры,
— частотомеры и т.п.;
б) по роду измеряемого тока:
— постоянный,
— переменный,
— импульсный;
в) по классу точности (Кл): 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0;
г) по принципу действия;
д) по условиям эксплуатации и т.д.
С помощью электроизмерительных приборов (ЭИП) и присоединяемых к ним дополнительных устройств (преобразователей) можно также измерять и неэлектрические величины, например, температуру, давление, влажность и другие.
1.2. Основные электроизмерительные приборы (эип)
1.2.1. Условные обозначения.
Электрические и монтажные схемы
Рис. 1
Амперметр (А) служит для измерения силы тока I [A].Обладает очень малым электрическим сопротивлением (RA » 0) и включается в электрическую цепь ПОСЛЕДОВАТЕЛЬНО (рис. 1).
Рис. 2
Вольтметр (V) служит для измерения напряжения U [B]. Обладает очень большим электрическим сопротивлением (RV » ∞, IV ≈ 0), включается в электрическую цепь ПАРАЛЛЕЛЬНО (рис. 2).
Ваттметр (W) служит для измерения активной электрической мощности P [Вт]. Включается по смешанной схеме, имеет две обмотки: амперметровая, или токовая, обмотка *I―I служит для измерения тока и включается в цепь последовательно, тогда как вольтметровая обмотка, или обмотка напряжения *U―U служит для измерения напряжения и включается в цепь параллельно (Рис 3).
Генераторные зажимы *I, * U ваттметра включаются со стороны источника, который на схемах принято изображать слева.
Рис. 3
1.2.2. Измерение электрических величин:
тока, напряжения, мощности

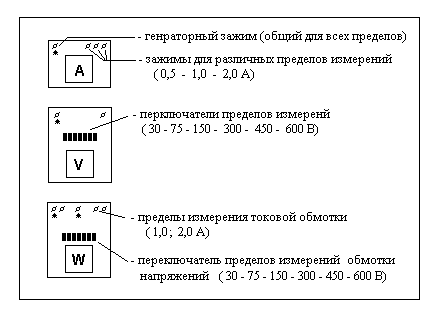

На рис. 4 покзан общий вид панели многопредельных ЭИП.
Рис. 4 Общий вид панели многопредельных ЭИП
При проведении работ на стенде выполнять измерения необходимо в следующем порядке.
1. Выбрать электроизмерительный прибор (ЭИП) по назначению и роду измеряемого тока.
2. С учетом требуемой точности измерений (допустимой относительной погрешности %) выбрать ЭИП с соответствующим пределом измерения АН (номинальное или нормирующее значение), а в случае многопредельного прибора установить переключатель на выбранный предел измерения.
Примечание. В общем случае для обеспечения более высокой точности измерений следует выбрать прибор (из имеющихся ЭИП) с минимальной относительной погрешностью по условию:
= Кл АН / АИ = min,
где Кл — класс точности выбираемого измерительного прибора (% ),
АИ — заданное (оценочное) значение измеряемой величины.
Из этого условия следует, что с целью снижения погрешности измерений в случае ЭИП с одинаковым классом точности выбирают прибор, предел измерения АН которого является большим ближайшим значением к измеряемой величине АИ (АН ≥ АИ,), то есть так, чтобы показания ЭИП были возможно ближе к пределу измерения.
В случае, если ЭИП имеют одинаковый предел измерений, то выбирают прибор более высокого класса точности. В остальных случаях следует руководствоваться приведенной выше формулой.
Примечание. Для ваттметра предел измерения вычисляется как произведение выбранных пределов измерения ваттметра по току и по напряжению
АН(W) = АHI АHV [Вт].
3. Определить цену деления шкалы C=AH / N, где N — число делений шкалы ЭИП.
4. Установить прибор в требуемом положении, указанном на шкале ЭИП.
5. Установить стрелку ЭИП на нулевую отметку с помощью корректора.
6. Включить ЭИП в исследуемую электрическую цепь.
7. После проверки преподавателем включить стенд и установить заданный режим.
8. Произвести отсчет числа делений шкалы n, указываемых стрелкой ЭИП (показание ЭИП в делениях шкалы n) и вычислить результат в единицах измеряемой величины
АИ = С n [А; В; Вт].
9. Снять напряжение, выключить стенд и результаты показать преподавателю.
