МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ЭНЕРГЕТИКИ РОССИИ

ГОСУДАРСТВЕНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ СПО

«БЕЛГОРОДСКИЙ ИНДУСТРИАЛЬНЫЙ КОЛЛЕДЖ»

Группа

ЖУРНАЛ

Отчетов по лабораторным работам по дисциплине:

«Наладка электрического и электромеханического оборудования»

1806.ЛР .0ОТ

Студент / /

Принял / Новоспасская Л.Д. /

200__

Содержание

ЖУРНАЛ 1

Лабораторная работа 1 6

Тема: Проверка работоспособности магнитных пускателей и контакторов 6

Измерения относительно земли 8

Лабораторная работа 2 10

Тема: Проверка и испытание автоматических выключателей типа АП-50 10

Лабораторная работа 3 13

Тема: Испытание трансформаторов тока 13

Контрольные вопросы 19

Лабораторная работа 4 21

Тема: Проверка и регулирование электромагнитных токовых реле типа РТ-40 21

Лабораторная работа 5 25

Тема: Исследование защиты линий на переменном оперативном токе 25

Лабораторная работа 6 30

Тема: Подключение и проверка установки У5053 30

Порядок выполнения работы 30

Тема: Автоматическая защита 3-х фазных двигателей при обрыве фазы электрической сети при помощи дополнительного реле 36

Лабораторная работа 8 41

Тема: Автоматическая защита 3х фазных двигателей при отключении фазы эл. сети с помощью конденсаторов 41

Таблица 1 Паспортные данные 41

Технические характеристики 41

Рисунок 1 Электрическая схема. 42

Лабораторная работа 9 45

Тема: Проверка и регулировка релейно-контакторной аппаратуры системы управления ДПТ 45

Тип оборудования 45

Технические характеристики 45

Автомат АЕ1031М-2УХЛ4 45

Uн=~220В 3250 витков 45

Рисунок 1. Электрическая схема 47

Лабораторная работа 10 51

Тема: Наладка электропривода с а.д. в функции времени 51

Наименование 51

Лабораторная работа 11 61

Тема: Наладка релейно-контакторной системы управления электроприводов с а.д. 61

Автомат ВА51-25 61

Рис. №1 62

64

Рисунок 3. Схема соединения 2 64

Лабораторная работа 12 - 13 68

Тема: Проверка электронных схем 68

Данные 68

Неисправен 68

Данные 69

Неисправен 70

Данные 70

Неисправен 70

Данные 71

Неисправен 72

Лабораторная работа 1 Тема: Проверка работоспособности магнитных пускателей и контакторов

Цель работы: Обучение методом выявления механических неисправностей, проверка электрических характеристик

Порядок выполнения работы.

  1. Оценка состояния механической части

- Осмотр, ревизия.

1.1 Проверка наличия заводской смазки.

1.2 Проверка паспортных данных.

(тип, Vном ,Vкатушки , расположение вводов и выводов)

1.3 Проверка гаек и болтов.

1.4 Проверка отсутствия грязи и пыли.

1.5 Проверка трещин и сколов.

1.6 Проверка работоспособности контактной системы от руки.

  1. Проверка магнитной системы.

1 Оценка состояния механической части

1.1 Заводская смазка

отсутствует

1.2 тип ПМЕ 211

Uном=220В

Uкат.=220В

Расположение вводов и выводов.

1.3 Отсутствует 2 болта на блок-контактов; отсутствует блок на силовом контакте Л2 отсутствует

1.4 Присутствует пыль и грязь

1.5 Трещины и сколы отсутствуют

1.6 Контакты возвращаются в исходное положение.

Вывод: Необходимо установить необходимые болты и очистить от грязи и пыли

2.1 Проверка соприкосновения

поверхностей подвижных и неподвижных частей магнитной системы.

    1. Проверка на наличие короткозамкнутых витков.

  1. Проверка контактной системы и токоведущих частей.

    1. Измеряется сопротивление обмоток, постоянным током (Ro).

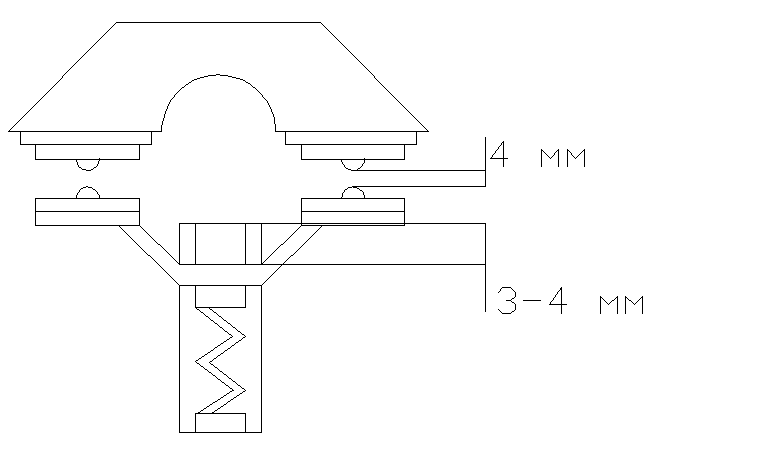

    1. Измеряется зазор главных и вспомогательных контактов.

Зазор-расстояние между подвижными и неподвижными контактами в разомкнутом виде.

Измерения производятся линейкой, измеренные значения сравниваются с табличными, при отличии этих величин производится регулировка.

Табличные значения:

Зазор главных и вспомогательных контактов не менее 4 мм.

3.3 Измеряется провал главных и вспомогательных контактов.

Провал - расстояние между подвижными и неподвижными контактами в замкнутом виде. Измерения производятся линейкой, измеренные значения сравниваются с табличными, при отличии этих величин производится замена.

Табличные значения:

2.1 Подвижная и неподвижная части магнитной системы не соприкасаются, требуется регулировка.

2.2 КЗ виток присутствует, он не подвижен и имеет коррозионный налет.

3. Проверка контактной системы и токоведущих частей.

3.1 Измеряется сопротивление обмоток, постоянным током. R0=146 Ом

Вывод : сопротивление R0=146 Ом след-но Uсоответствует 220В. Зазор соответствует паспортным данным.

Провал соответствует паспортным данным.
