Лабораторная работа № 4-6.
-
Домашнее задание.
-
Протокол оформления лабораторной работы № 4-6.
1) Тема: Исследование вынужденных колебаний в колебательном контуре.
2) Цель работы: 1. Исследование зависимости напряжения на емкости и величины тока в колебательном контуре от соотношения частот вынужденных и собственных колебаний в нем. 2 Исследование резонансных явлений в колебательном контуре.

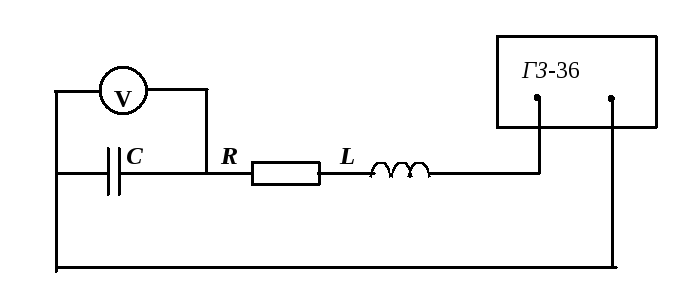

3) Схема прибора или установки
|
|
4) Таблица приборов
|
№ п.п. |
Наименование |
Тип |
Заводской № |
Предел шкалы |
Цена деления
|
Класс точности
|
|
1 |
Вольтметр |
|
|
25 В |
1 В |
1,5 % |
|
2 |
Генератор звука |
ГЗ – 36 |
|
20 – 20000 Гц |
100 Гц |
|
5) Формулы расчета величин и их погрешностей
|
1)
|
;
2)
;
3)
;
4)
;
5)
.
6) Таблица измерений
С =20,7·10-9 Ф; Uген= 12 В; (Uген – определяется по шкале вольтметра ПЗ-33, изменение напряжения Uген регулирует значение напряжения на вольтметре UС).
|
№ п.п. |
νген., кГц |
Ωген, кГц |
UГ , В |
Iּ10-3, A |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7) Расчеты величин и их погрешностей:
1) Q = ;
2) L = ;
3) R = .
8) График зависимости UС(Ω) и I(Ω).
9) Запись окончательных результатов:
1)Q=…; 2) L=… Гн; 3)Ωрез =… Гц ; 4)R=… Oм.
10) Вывод:
11) Работу выполнил: Работу проверил:
