Додаток п
Графічні характеристики магістральних насосів

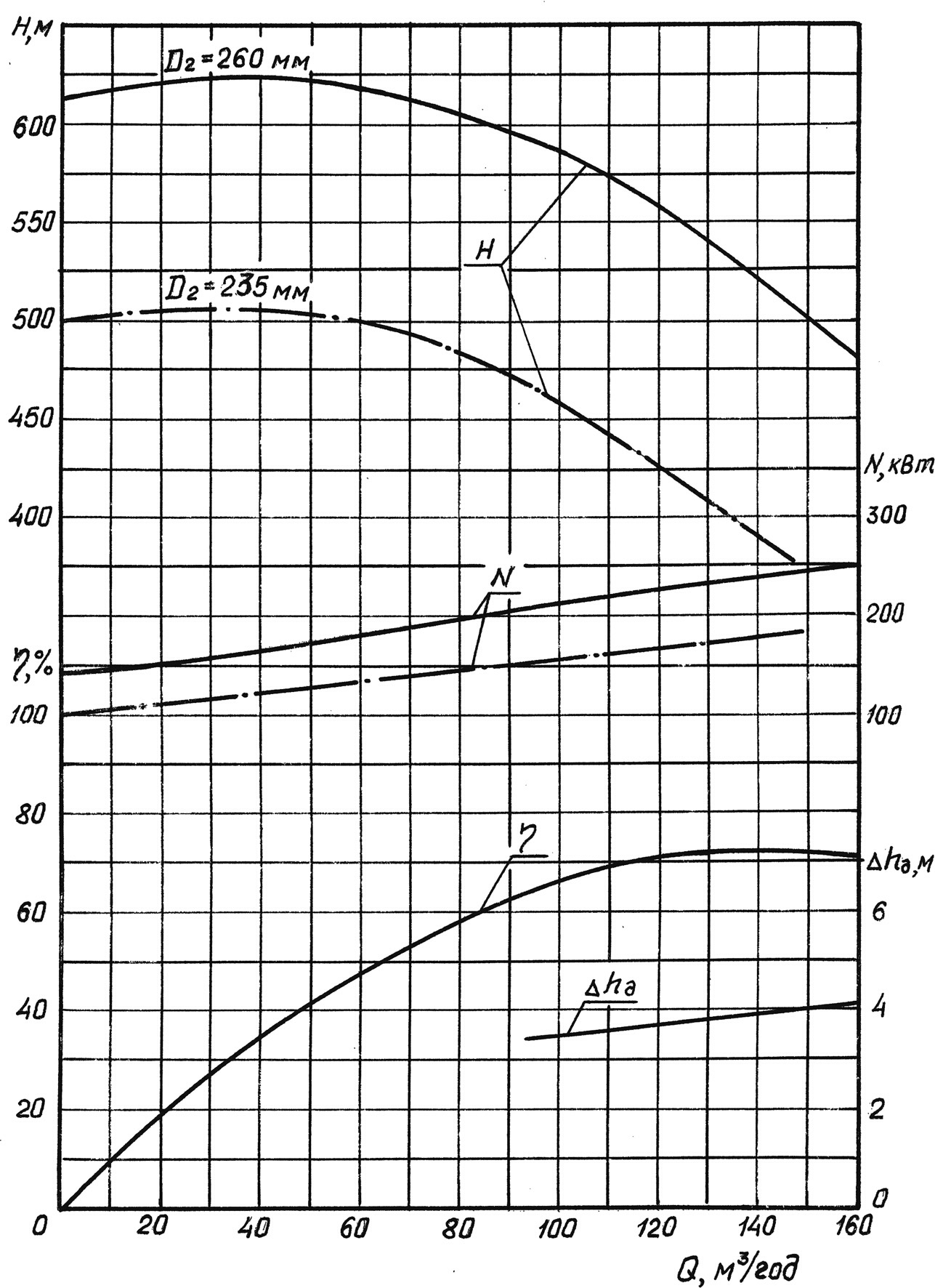

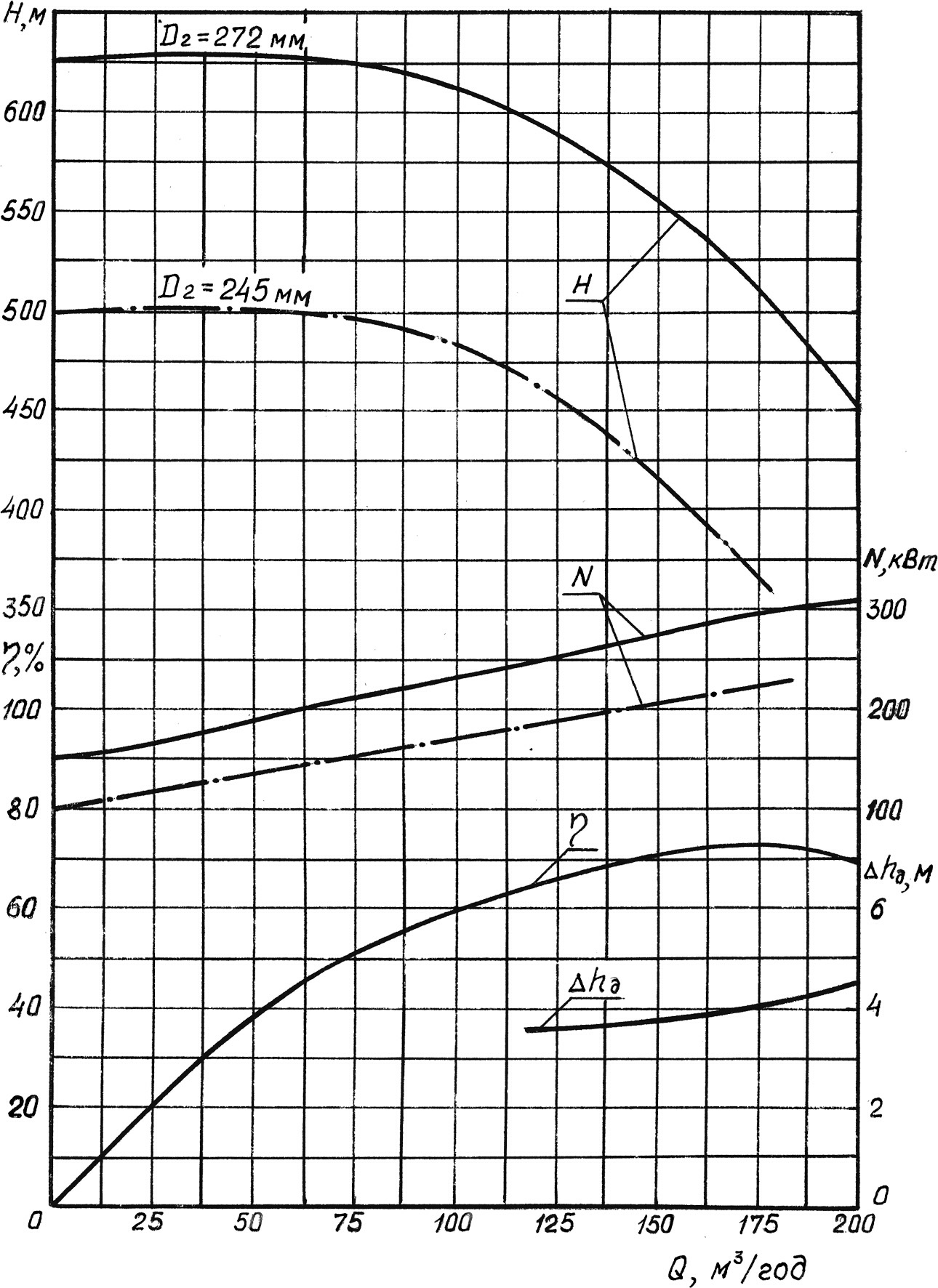

Рисунок П.1 - Характеристики насоса
НМ 125-550 (n=3000 об/хв)
Рисунок П.2 - Характеристики насоса
НМ 180-500 (n=3000 об/хв)

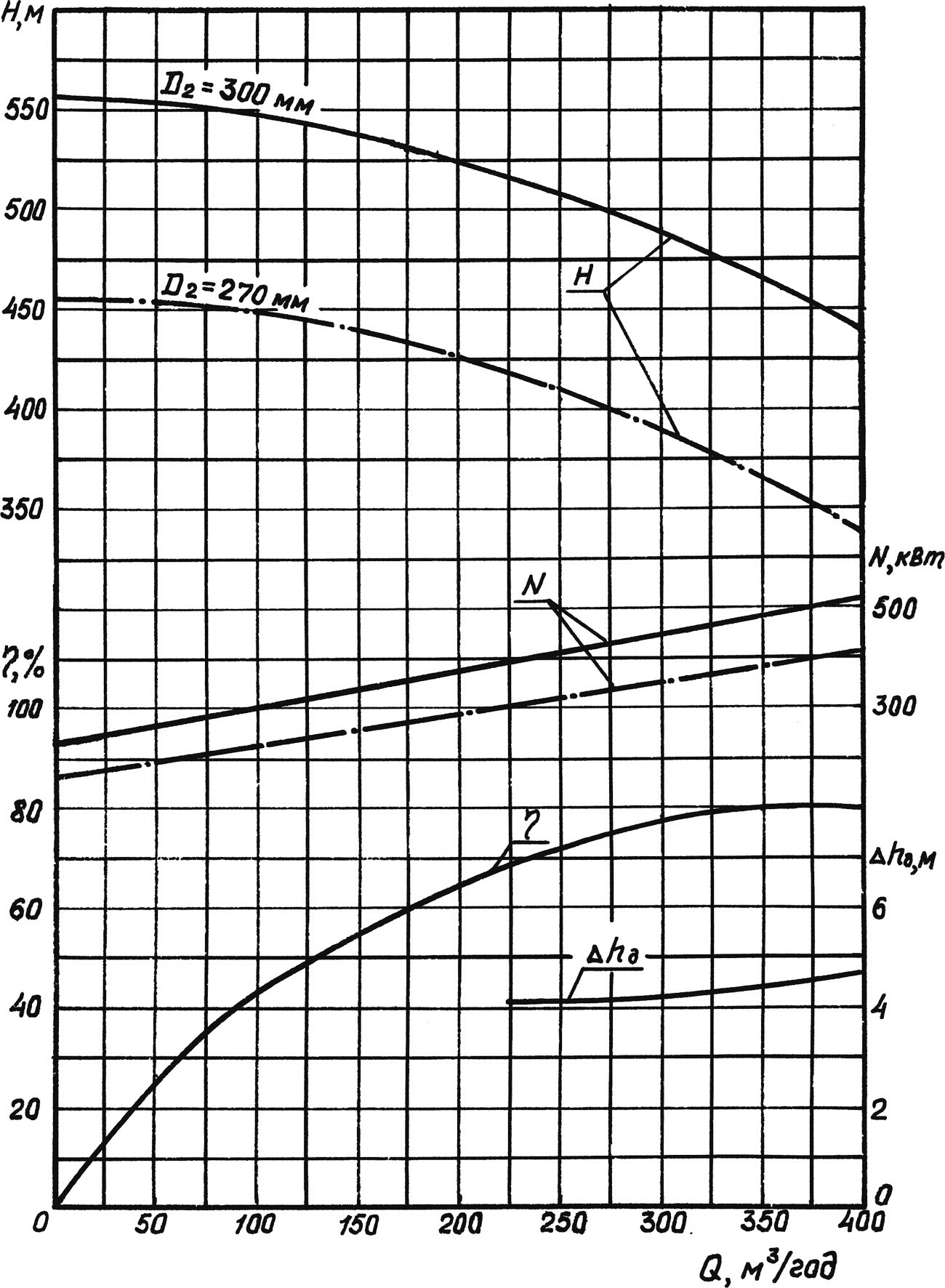

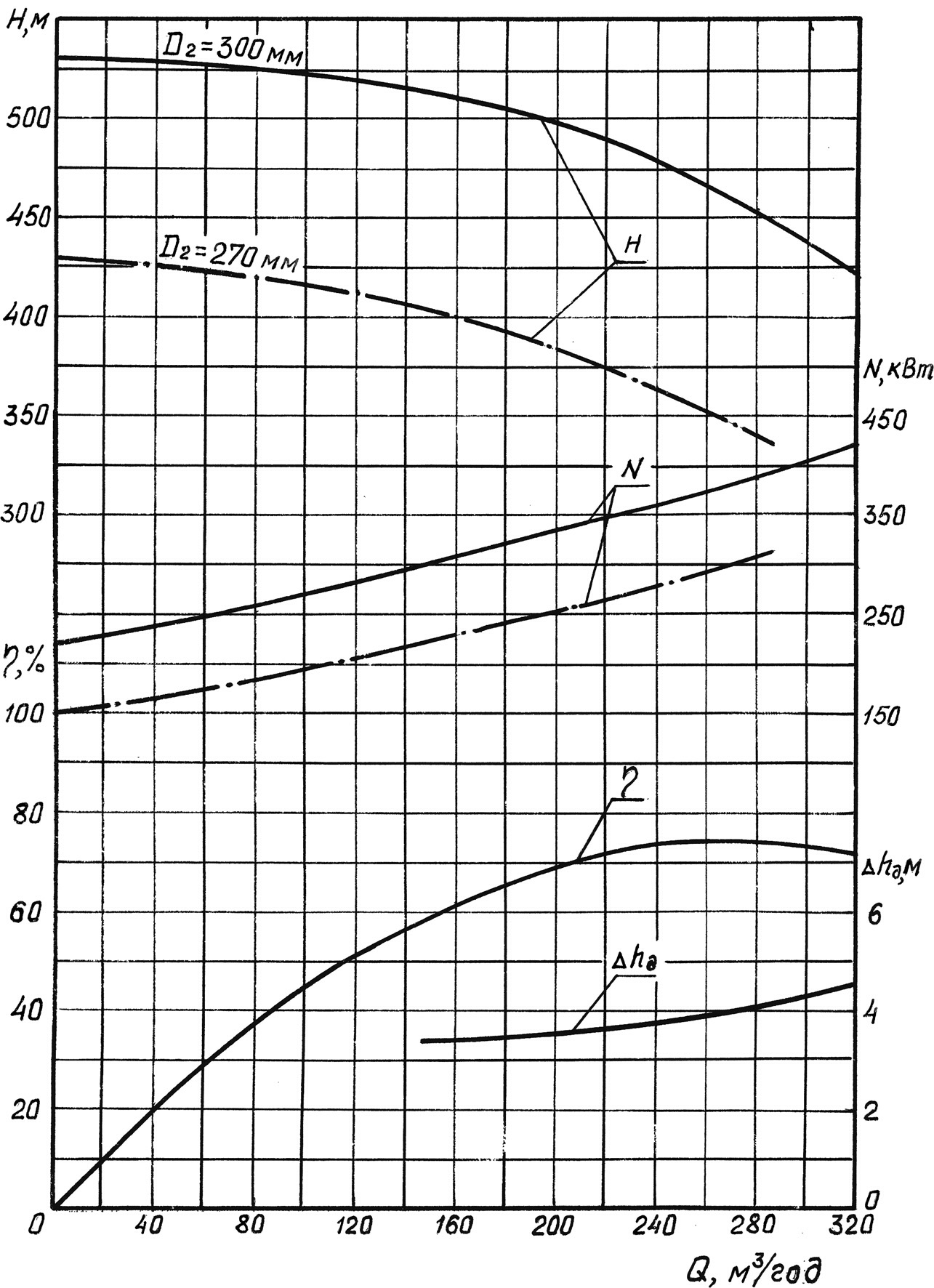

Рисунок П.3 - Характеристики насоса
НМ 250-475 (n=3000 об/хв)

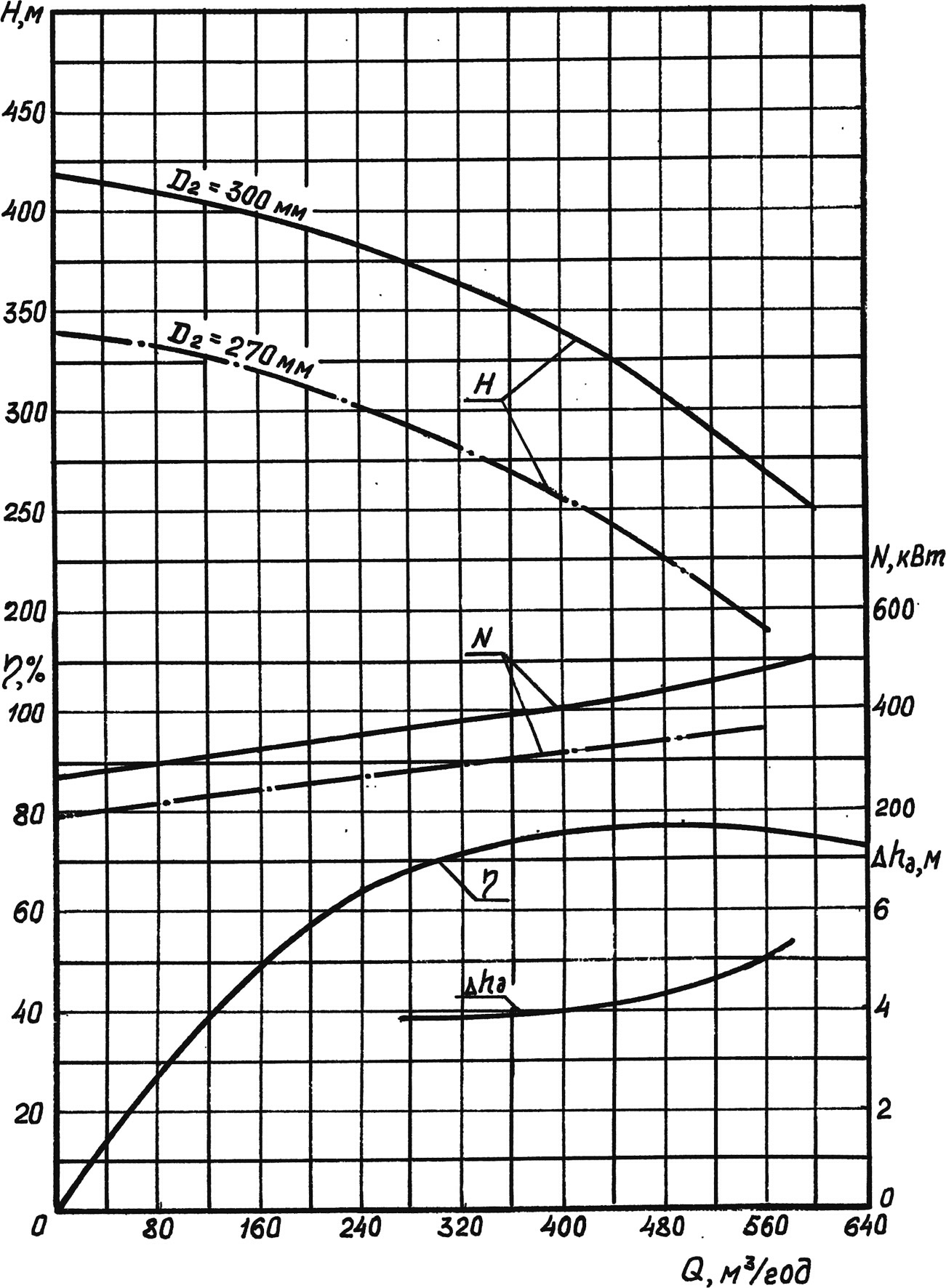

Рисунок П.4 - Характеристики насоса
НМ 360-460 (n=3000 об/хв)

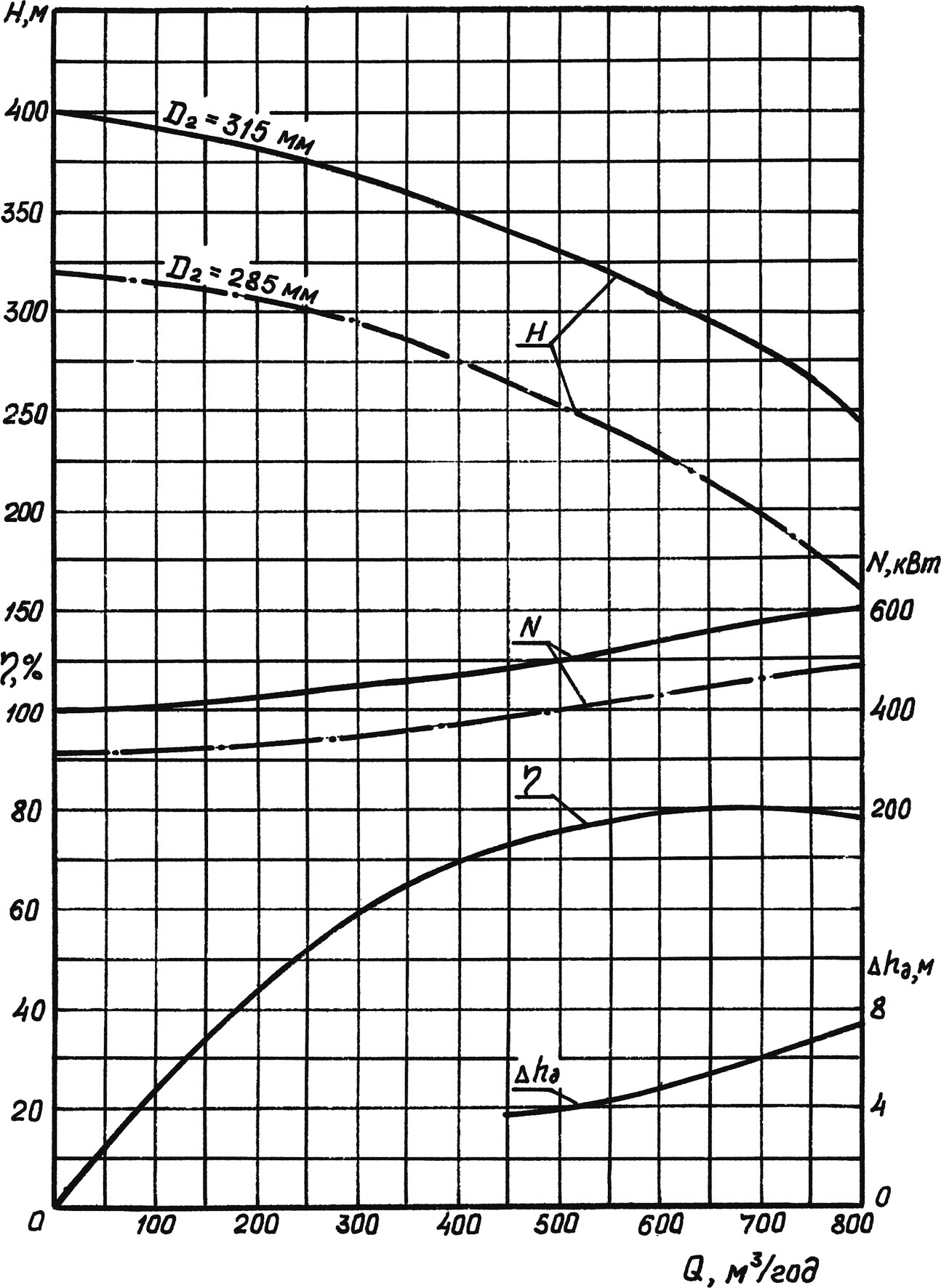

Рисунок П.5 - Характеристики насоса
НМ 500-300 (n=3000 об/хв)
Рисунок П.6 - Характеристики насоса
НМ 710-280 (n=3000 об/хв)

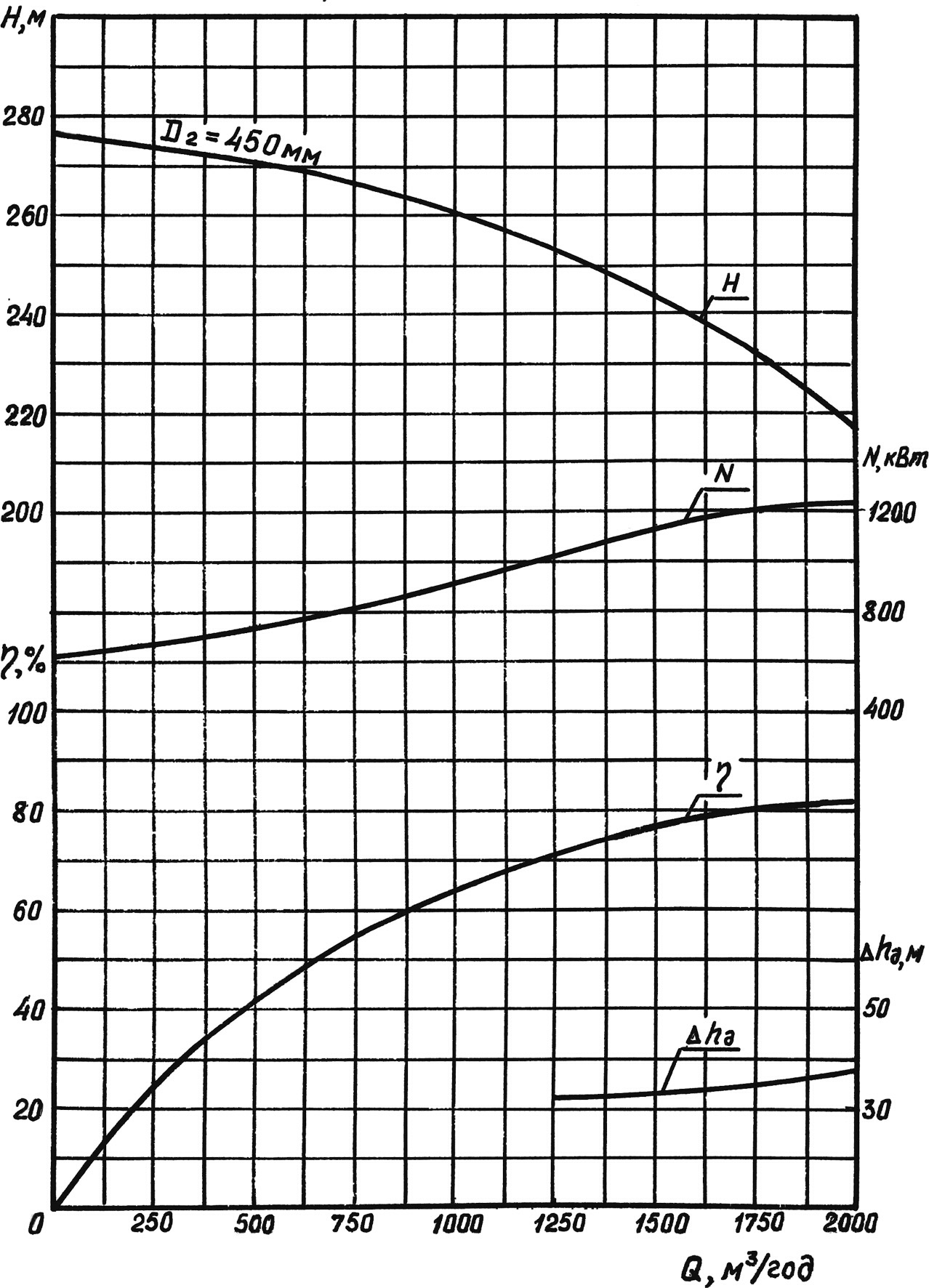

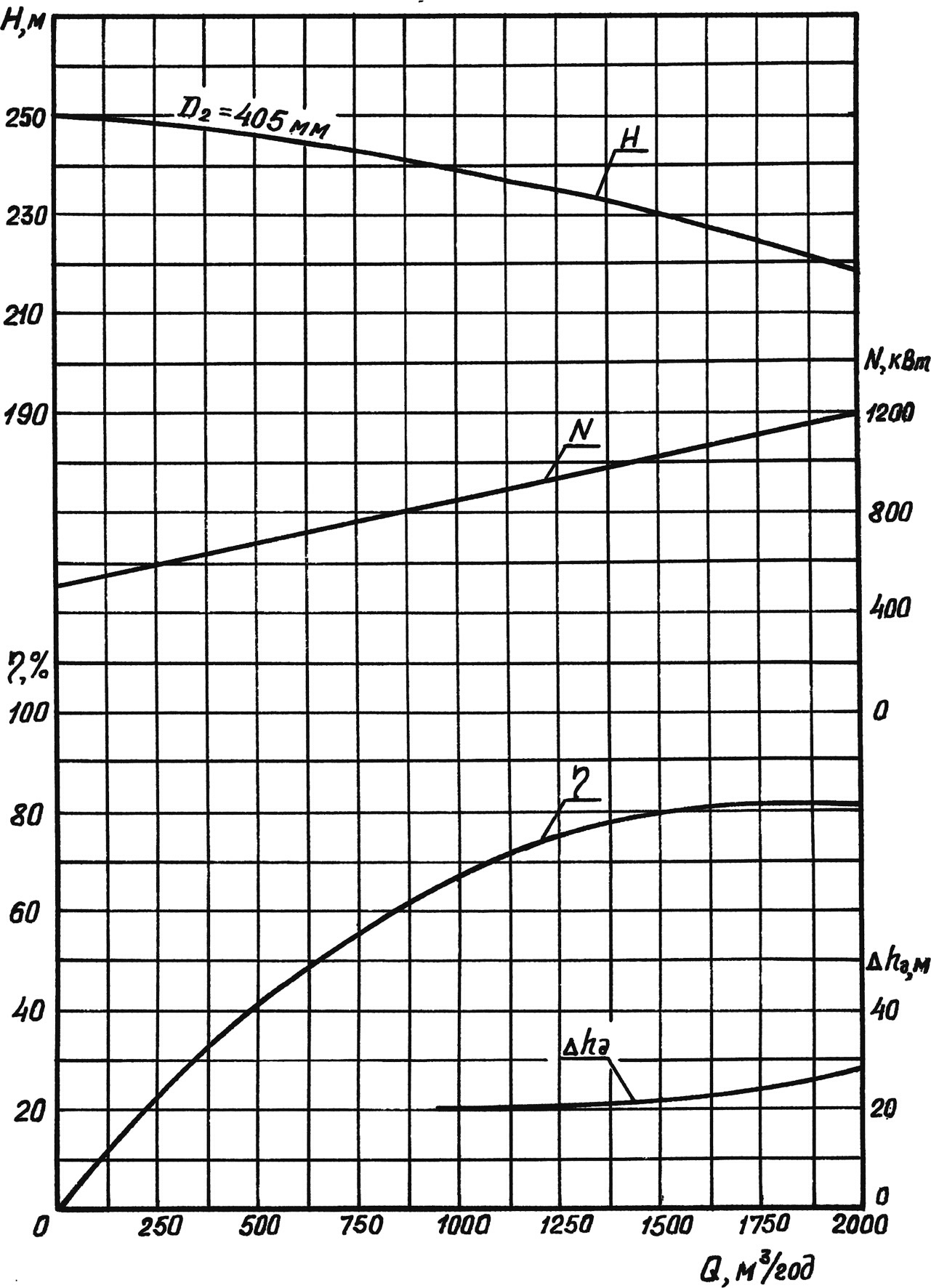

Рисунок П.7 - Характеристики насоса
НМ 1250-260 (n=3000 об/хв)

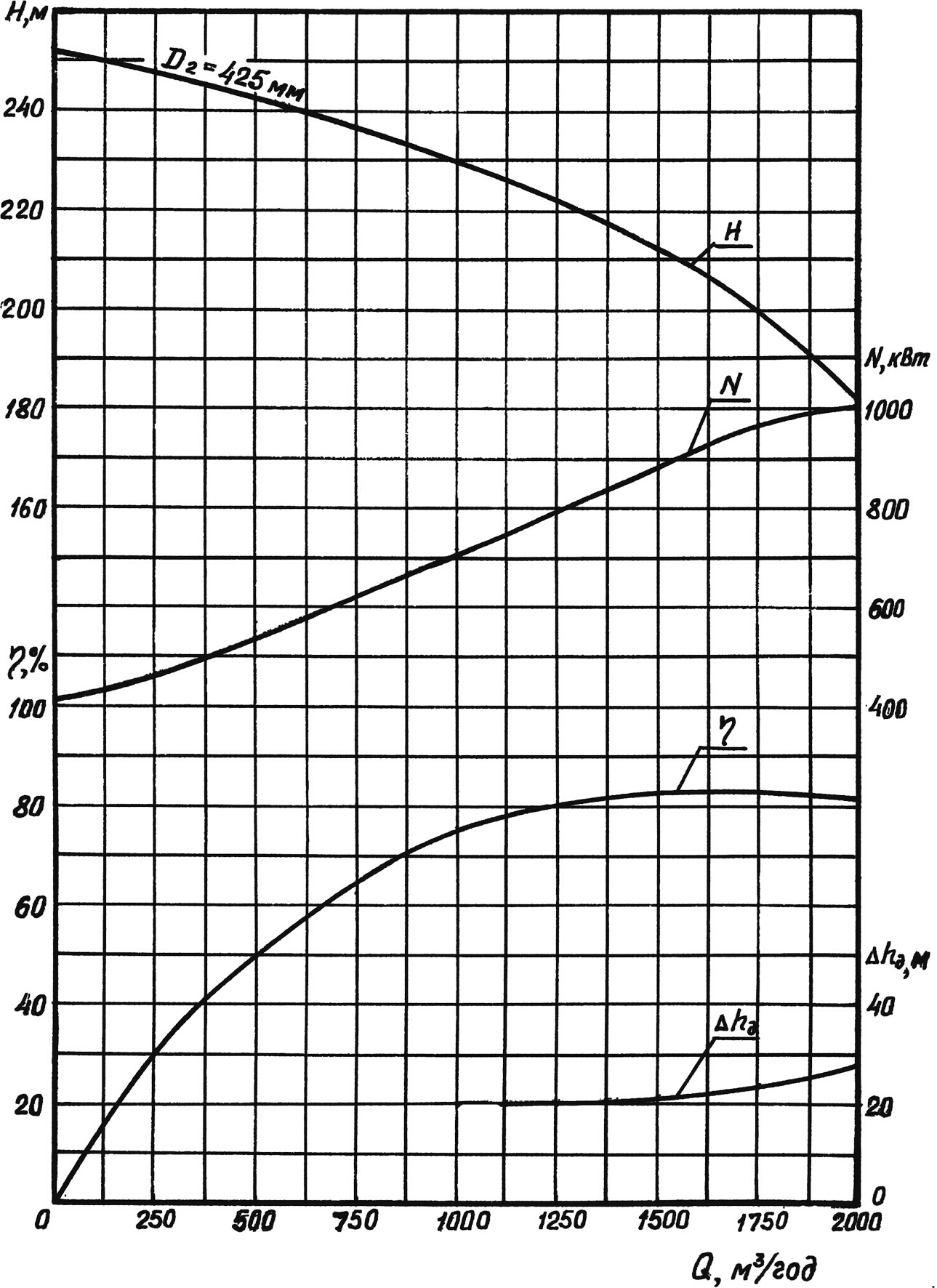

Рисунок П.8 - Характеристики насоса НМ 1250-260
з ротором 0,7 ( Q=900 м3/год, n=3000 об/хв)

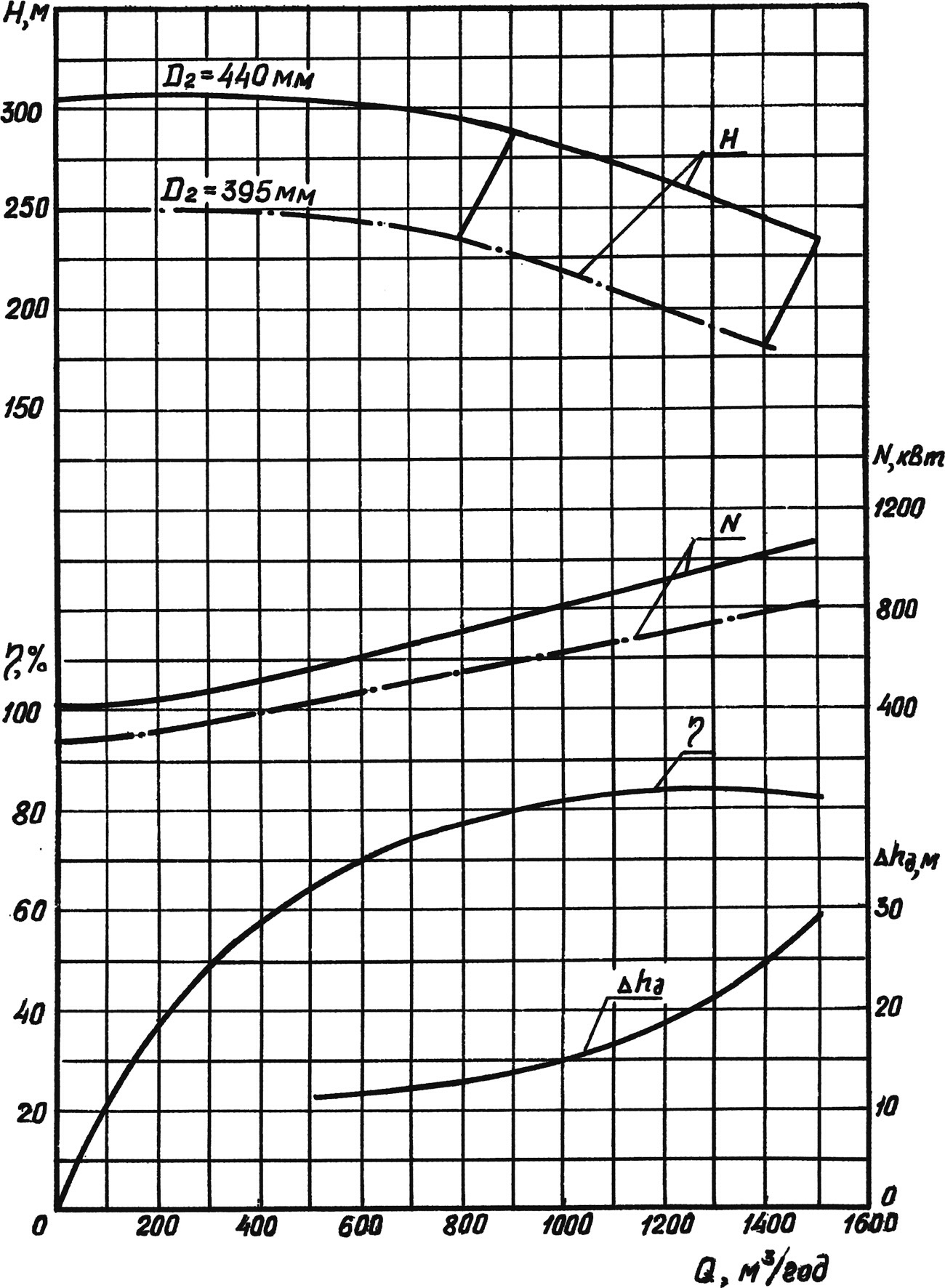

Рисунок П.9 - Характеристики насоса
НМ 1250-400 (n=2980 об/хв)

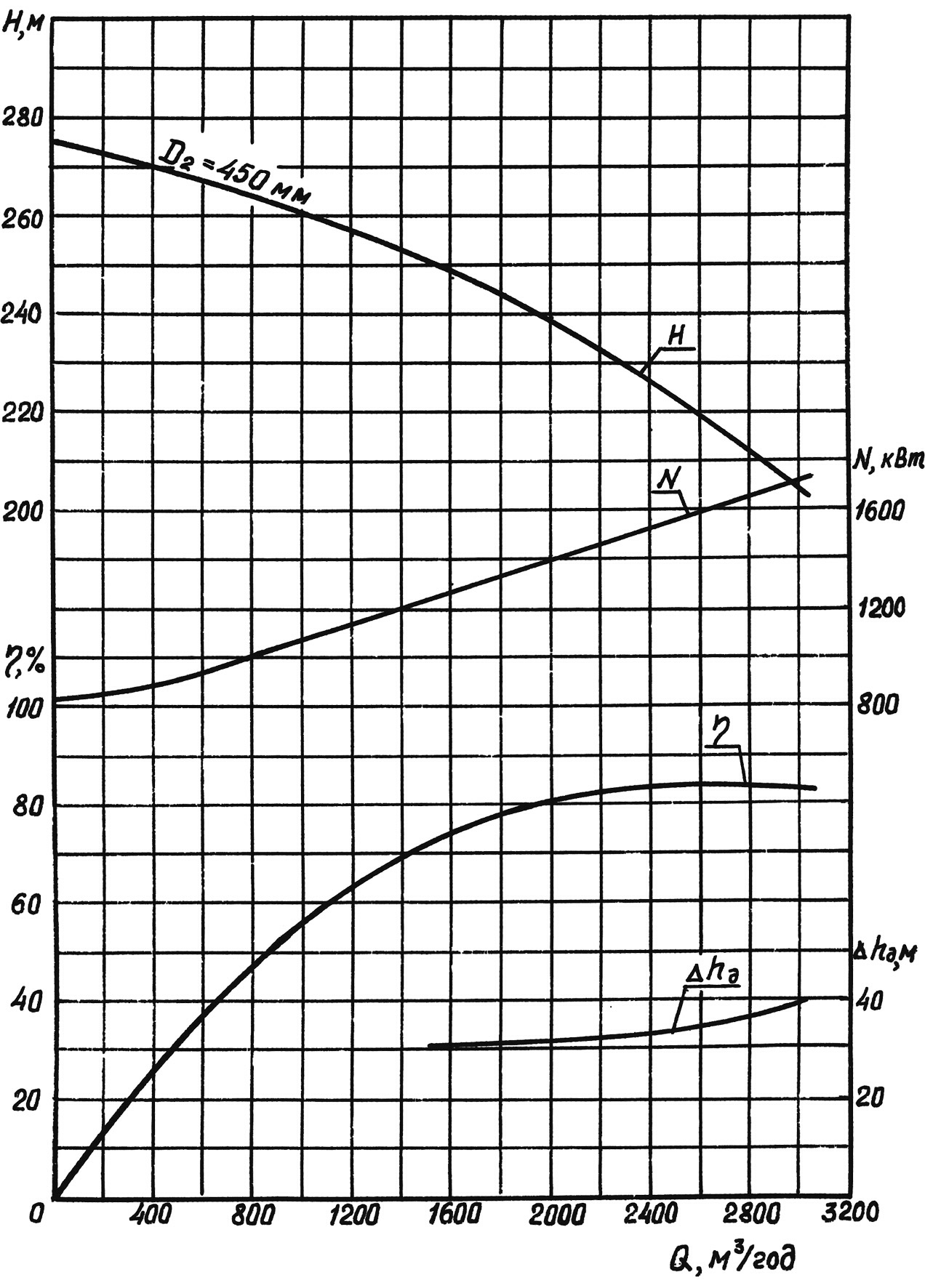

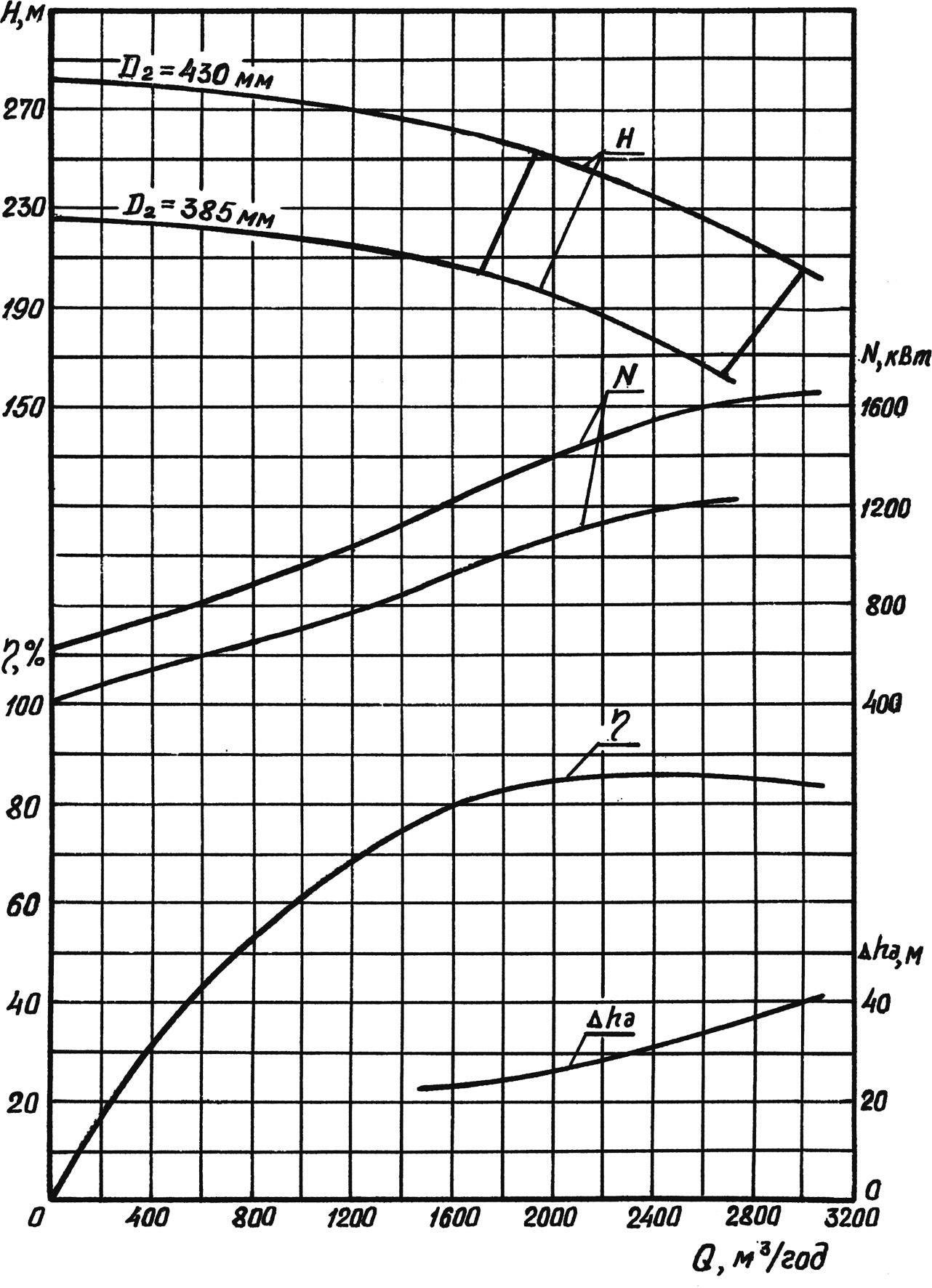

Рисунок П.10 - Характеристики насоса
НМ 2500-230 (n=3000 об/хв)
Рисунок П.11 - Характеристики насоса НМ 2500-230
з ротором 0,7 ( Q=1800 м3/год, n=3000 об/хв)
Рисунок П.12 - Характеристики насоса НМ 2500-230
з ротором 0,5 ( Q=1250 м3/год, n=3000 об/хв)

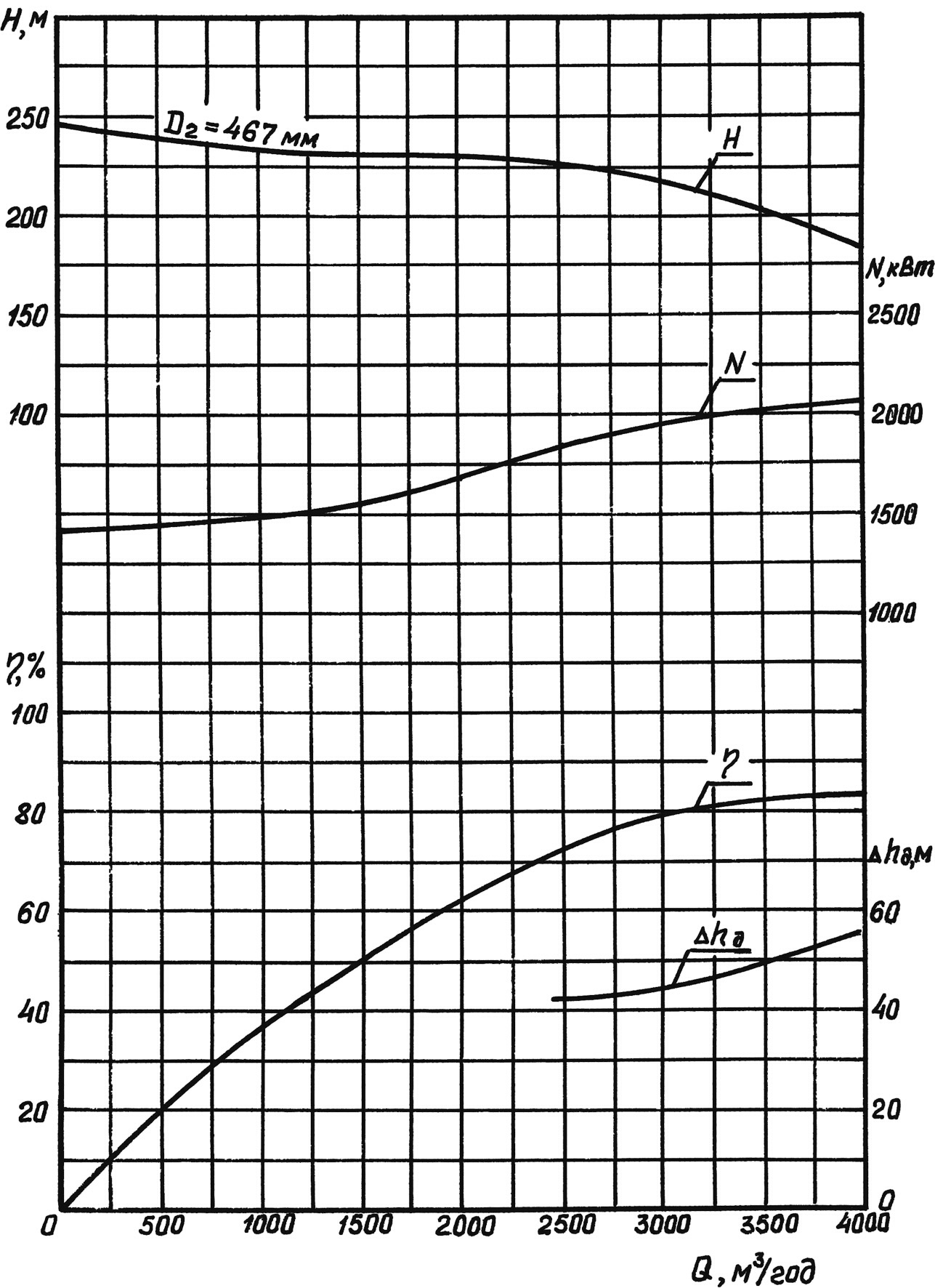

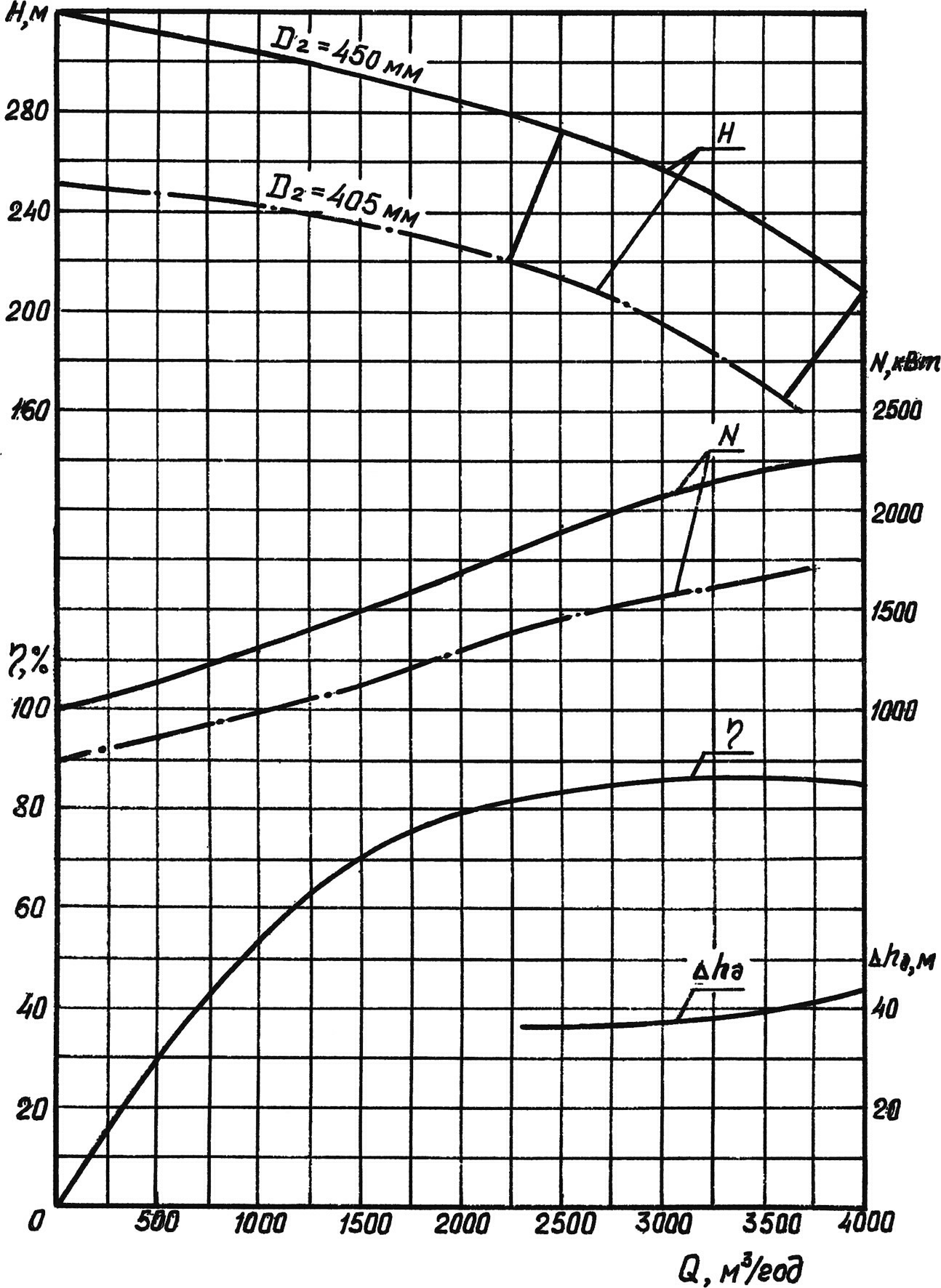

Рисунок П.13 - Характеристики насоса
НМ 3600-230 (n=3000 об/хв)
Рисунок П.14 - Характеристики насоса НМ 3600-230
з ротором 0,7 ( Q=2500 м3/год, n=3000 об/хв)
Рисунок П.15 - Характеристики насоса НМ 3600-230
з ротором 0,5 ( Q=1800 м3/год, n=3000 об/хв)

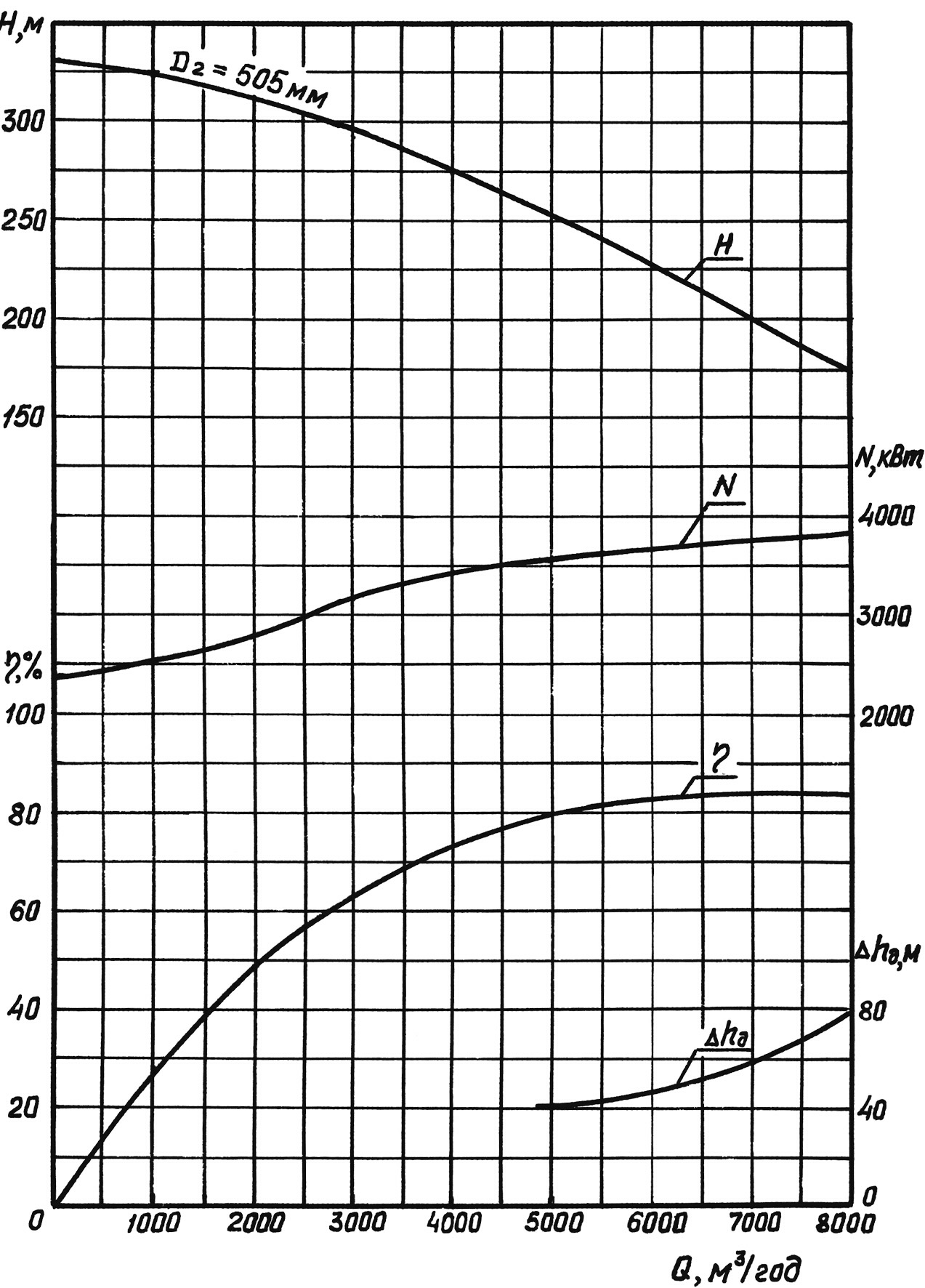

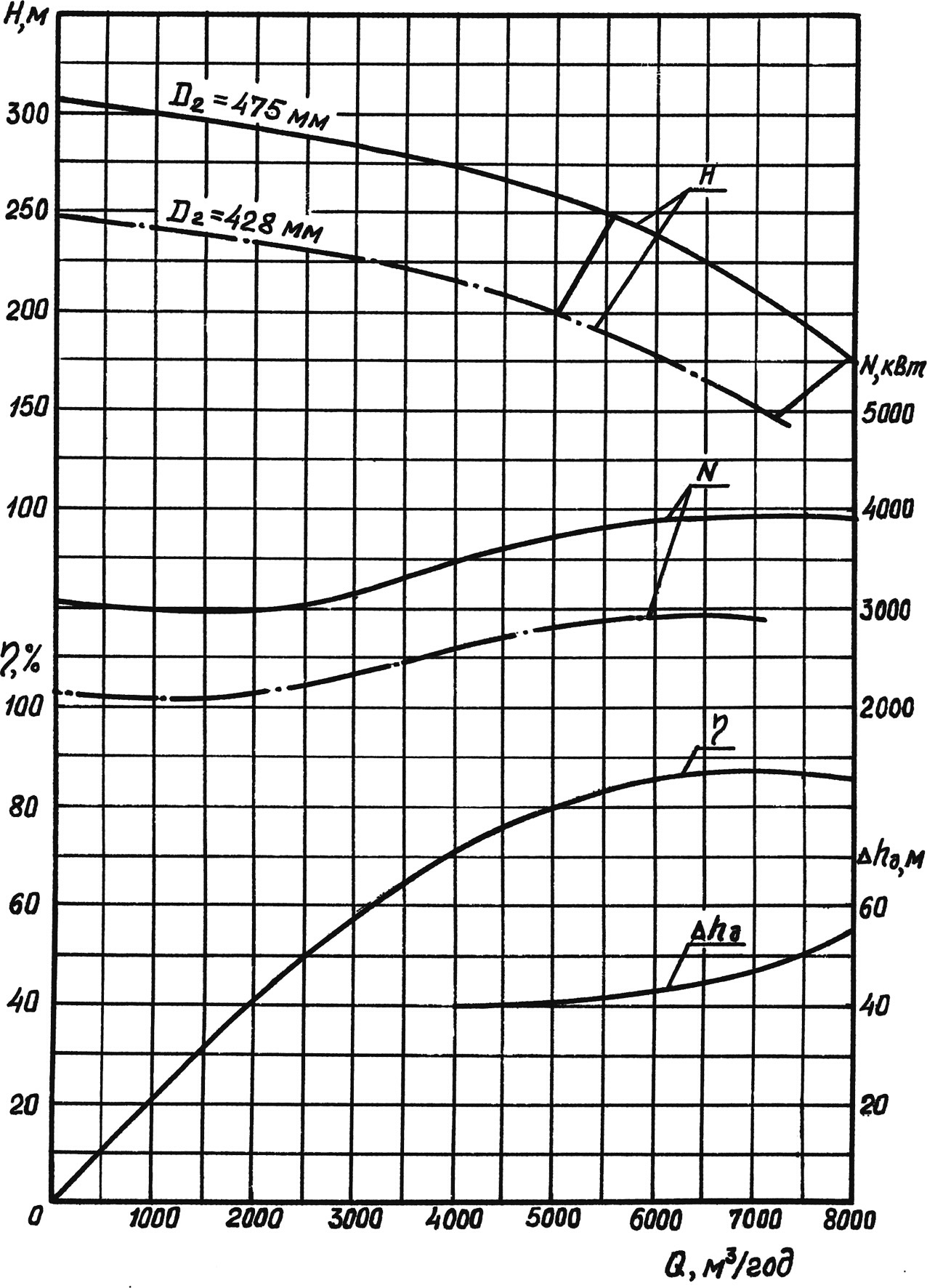

Рисунок П.16 - Характеристики насоса
НМ 7000-210 (n=3000 об/хв)

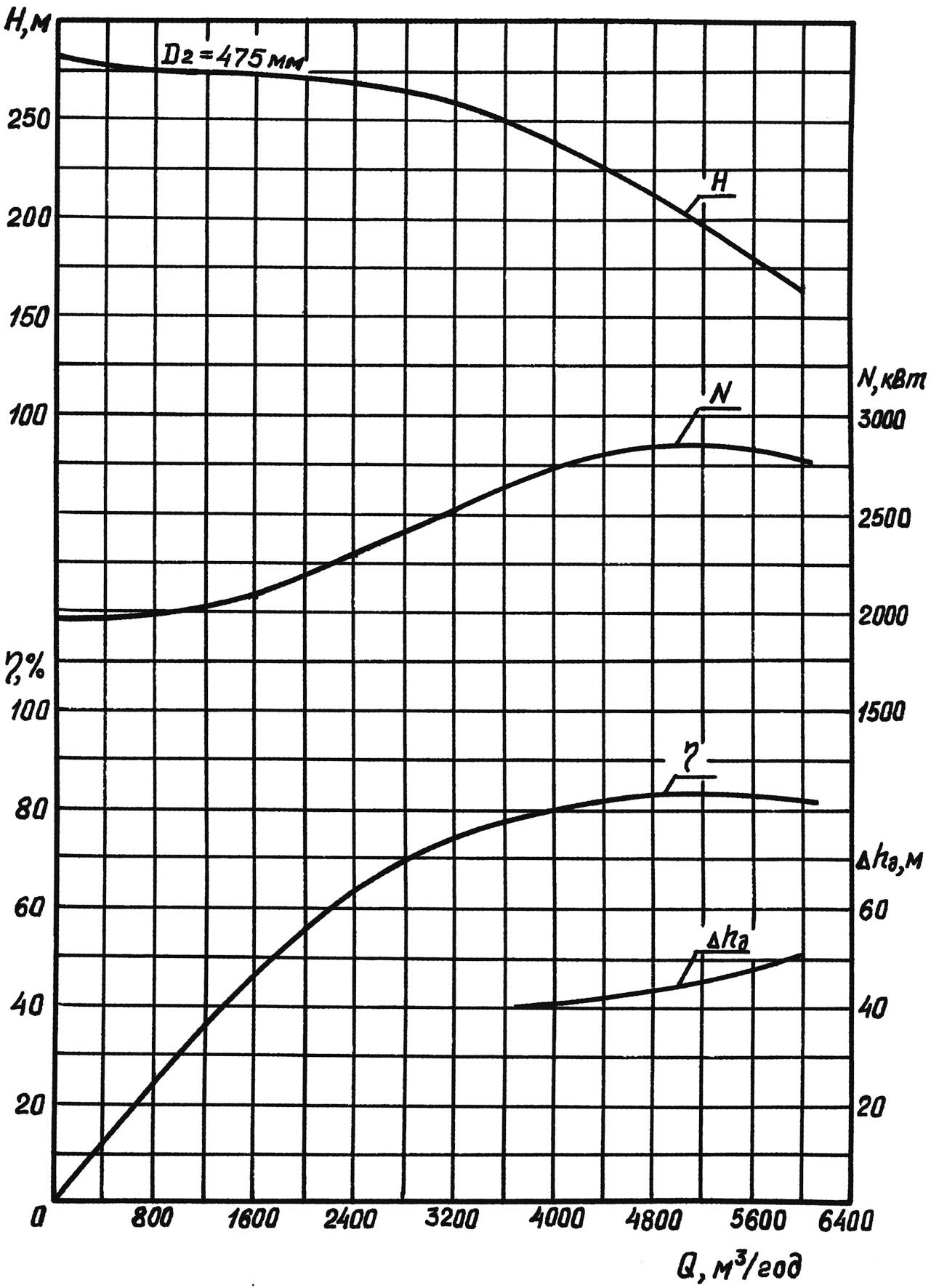

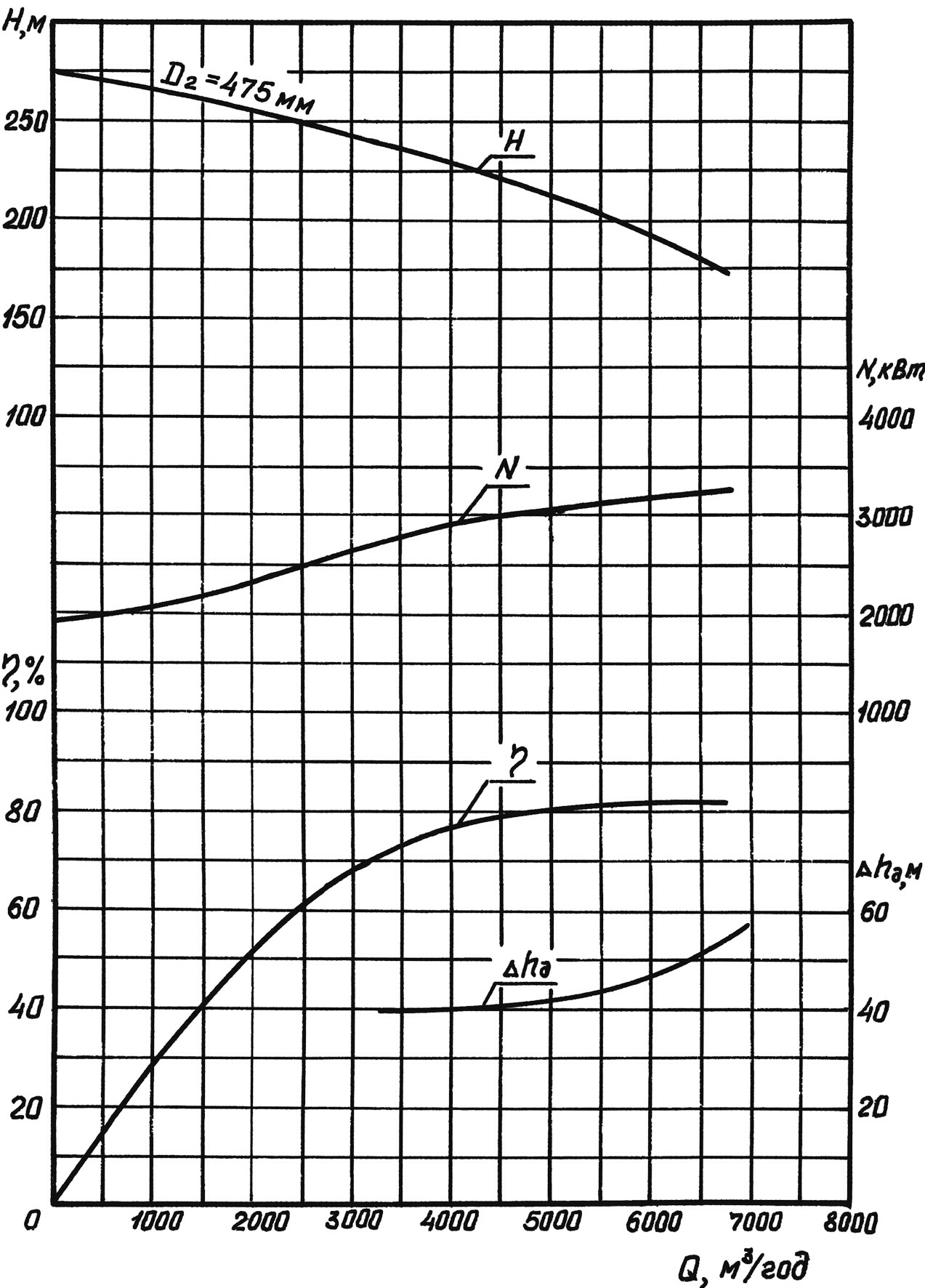

Рисунок П.17 - Характеристики насоса НМ 7000-210
з ротором 0,7 ( Q=5000 м3/год, n=3000 об/хв)
Рисунок П.18 - Характеристики насоса НМ 7000-210
з ротором 0,5 ( Q=3500 м3/год, n=3000 об/хв)

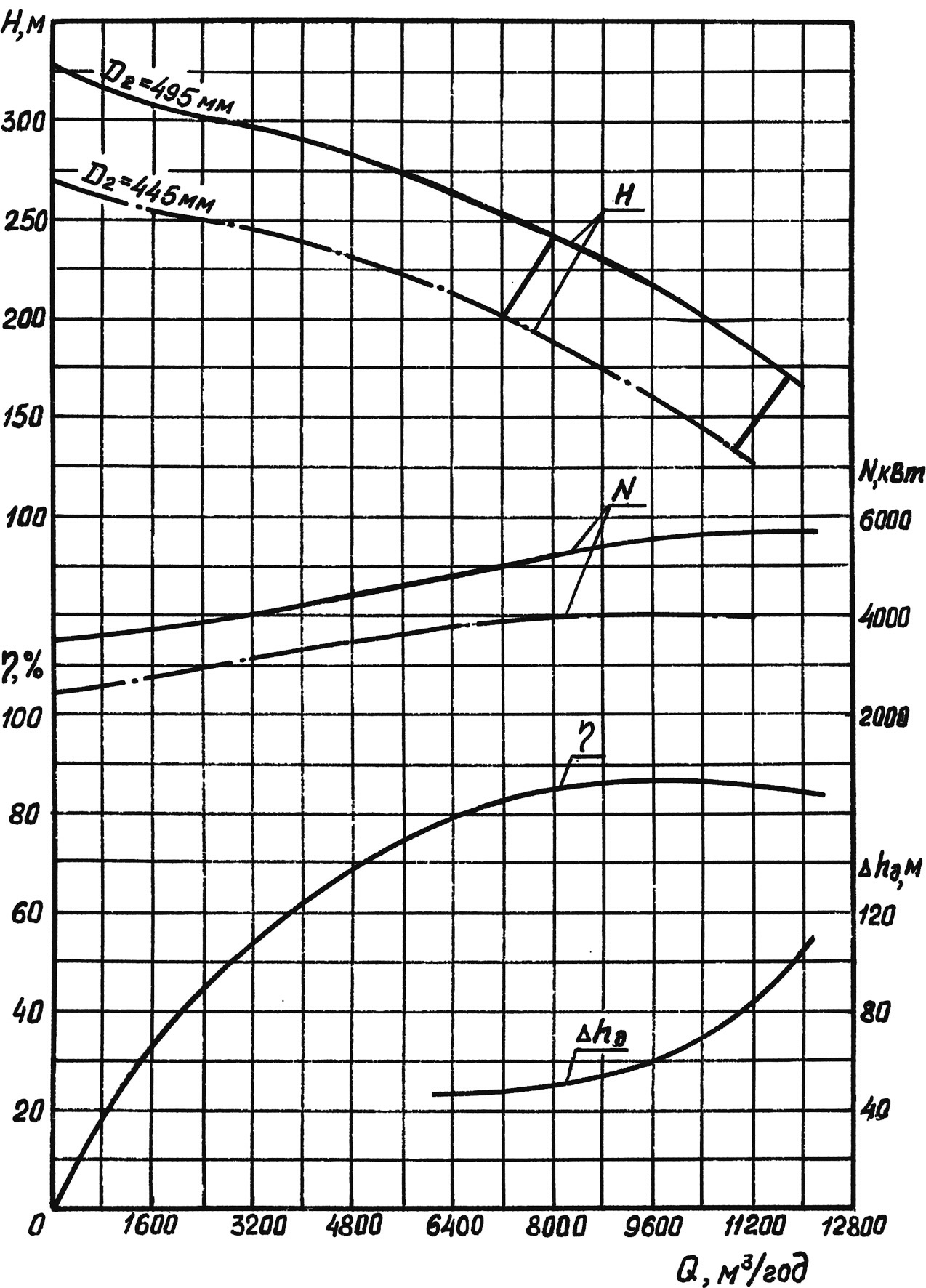

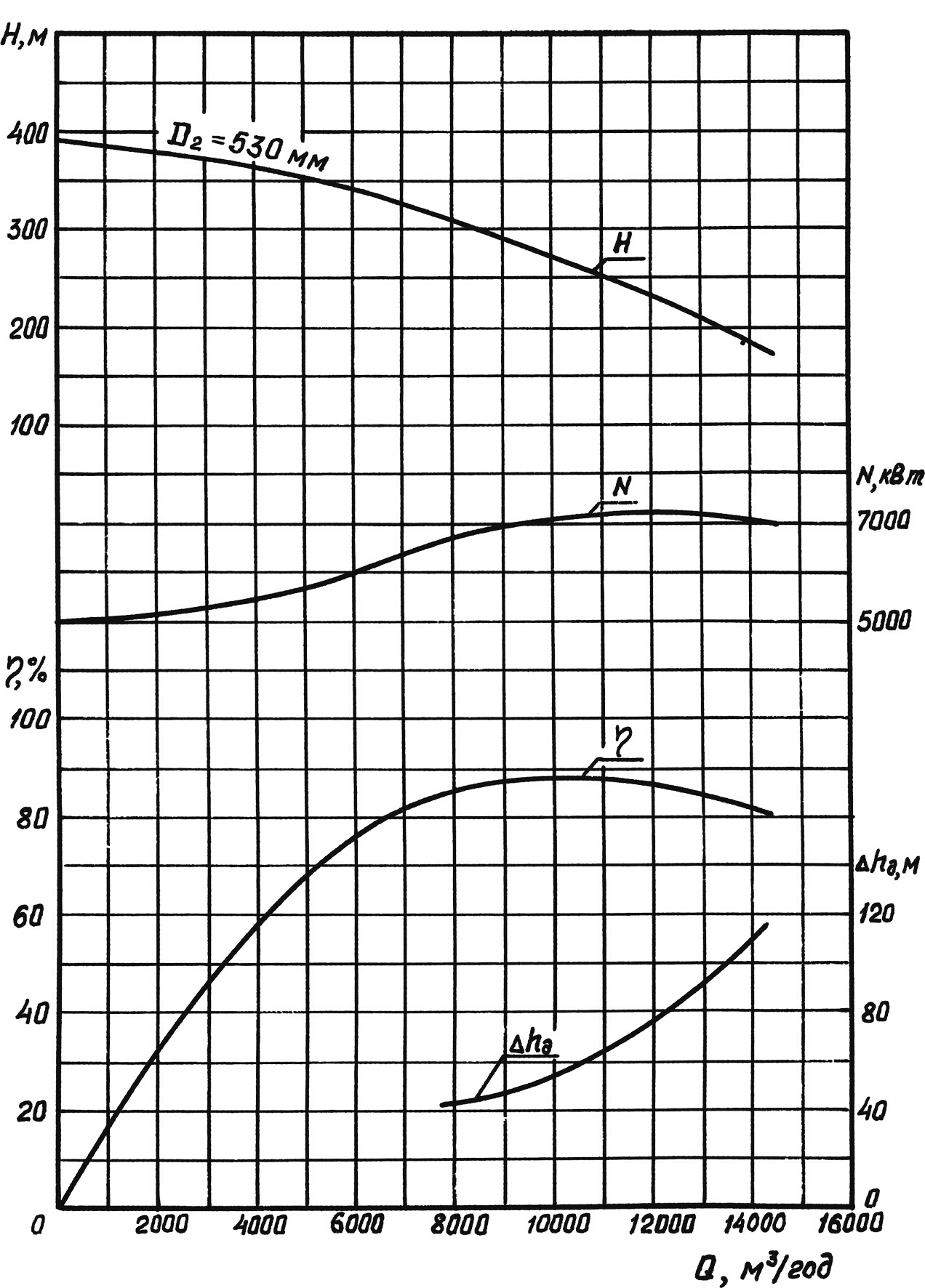

Рисунок П.19 - Характеристики насоса
НМ 10000-210 (n=3000 об/хв)
Рисунок П.20 - Характеристики насоса НМ 10000-210
з ротором 0,7 ( Q=7000 м3/год, n=3000 об/хв)
Рисунок П.21 - Характеристики насоса НМ 10000-210
з ротором 0,5 ( Q=5000 м3/год, n=3000 об/хв)
Рисунок П.22 - Характеристики насоса НМ 10000-210
з ротором 1,25 ( Q=125000 м3/год, n=3000 об/хв)

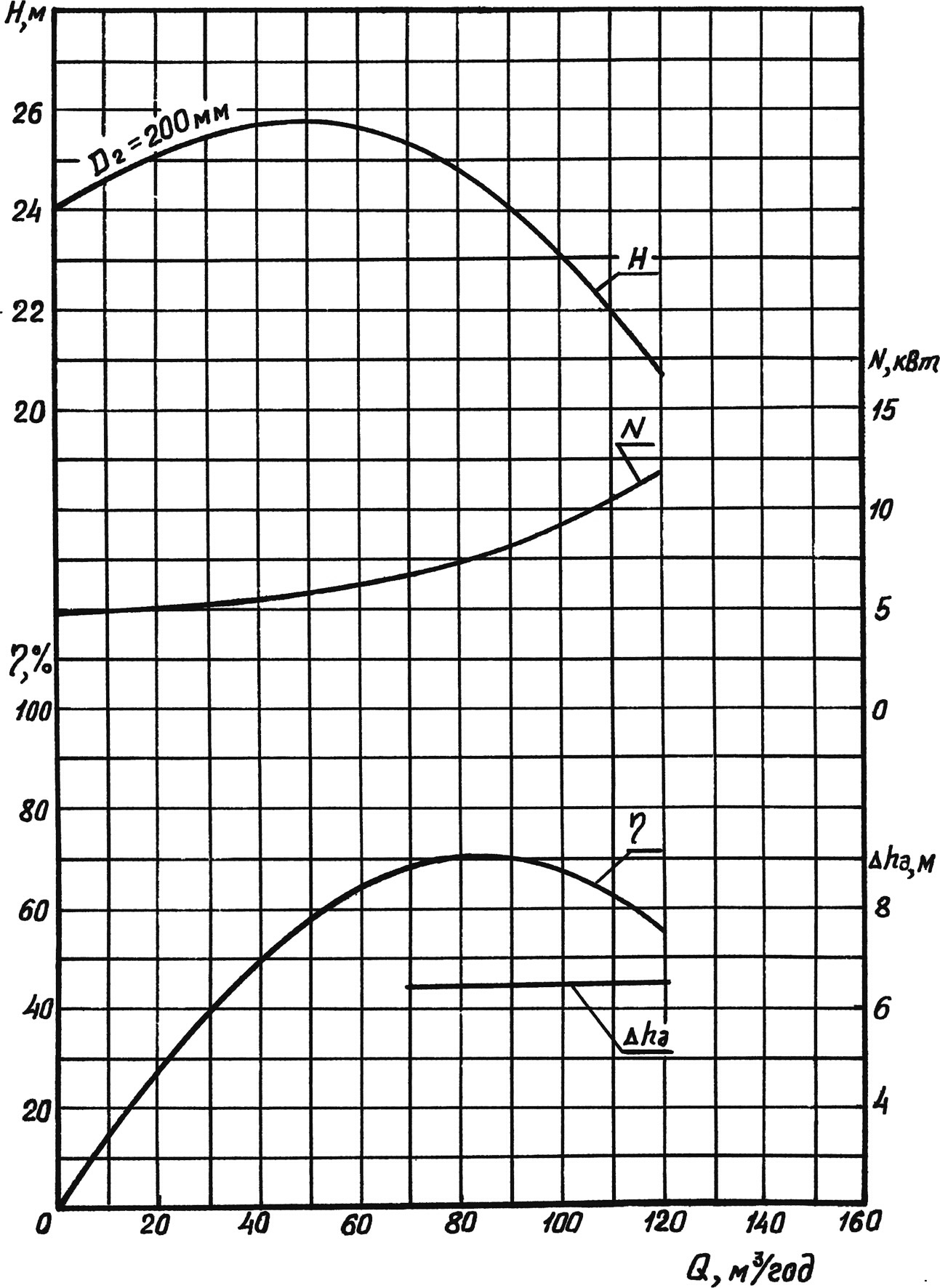

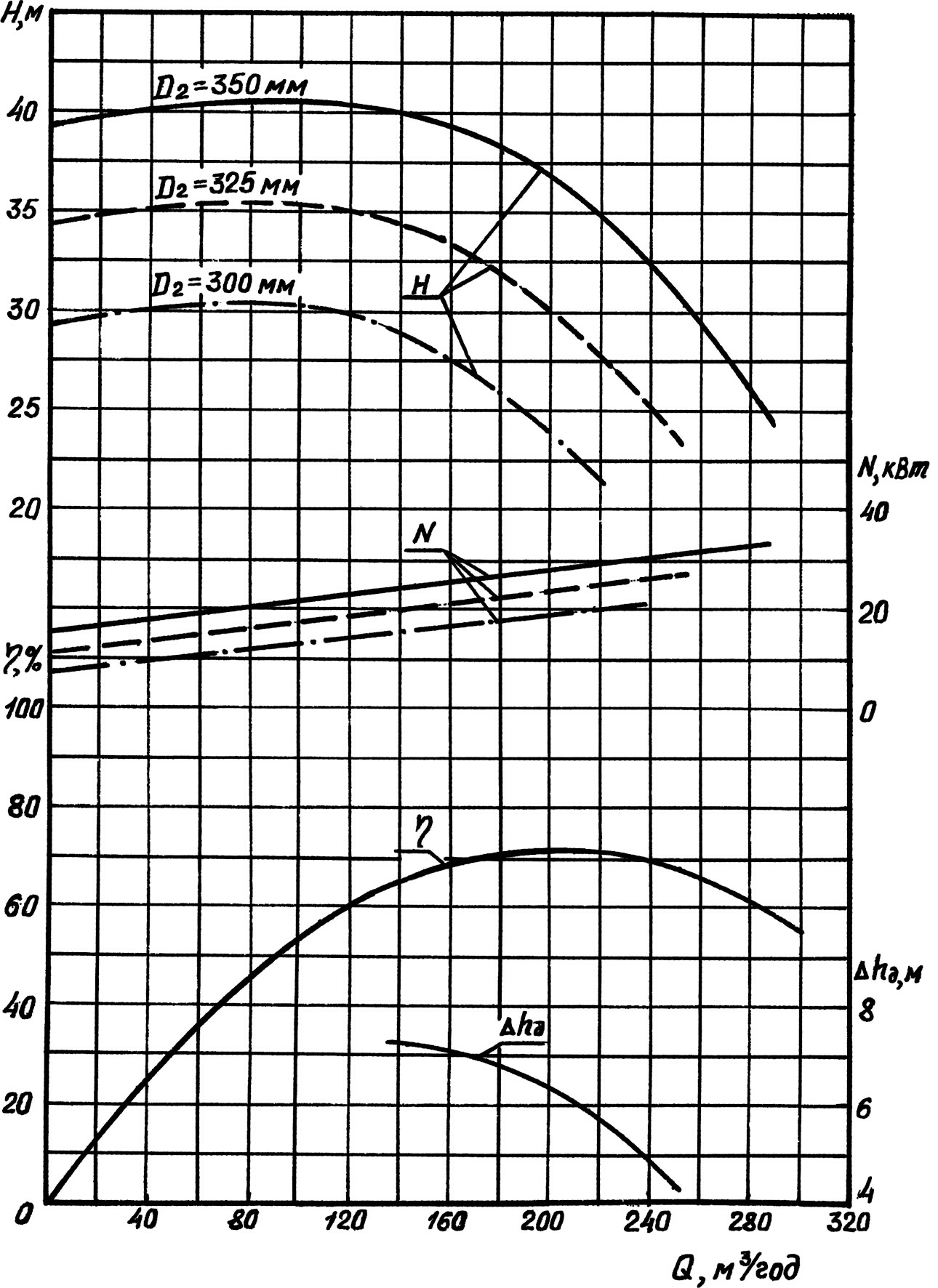

Рисунок П.23 - Характеристики насоса 4HDв (n=1450 об/хв)
Рисунок П.24 - Характеристики насоса 5HDв (n=1450 об/хв)

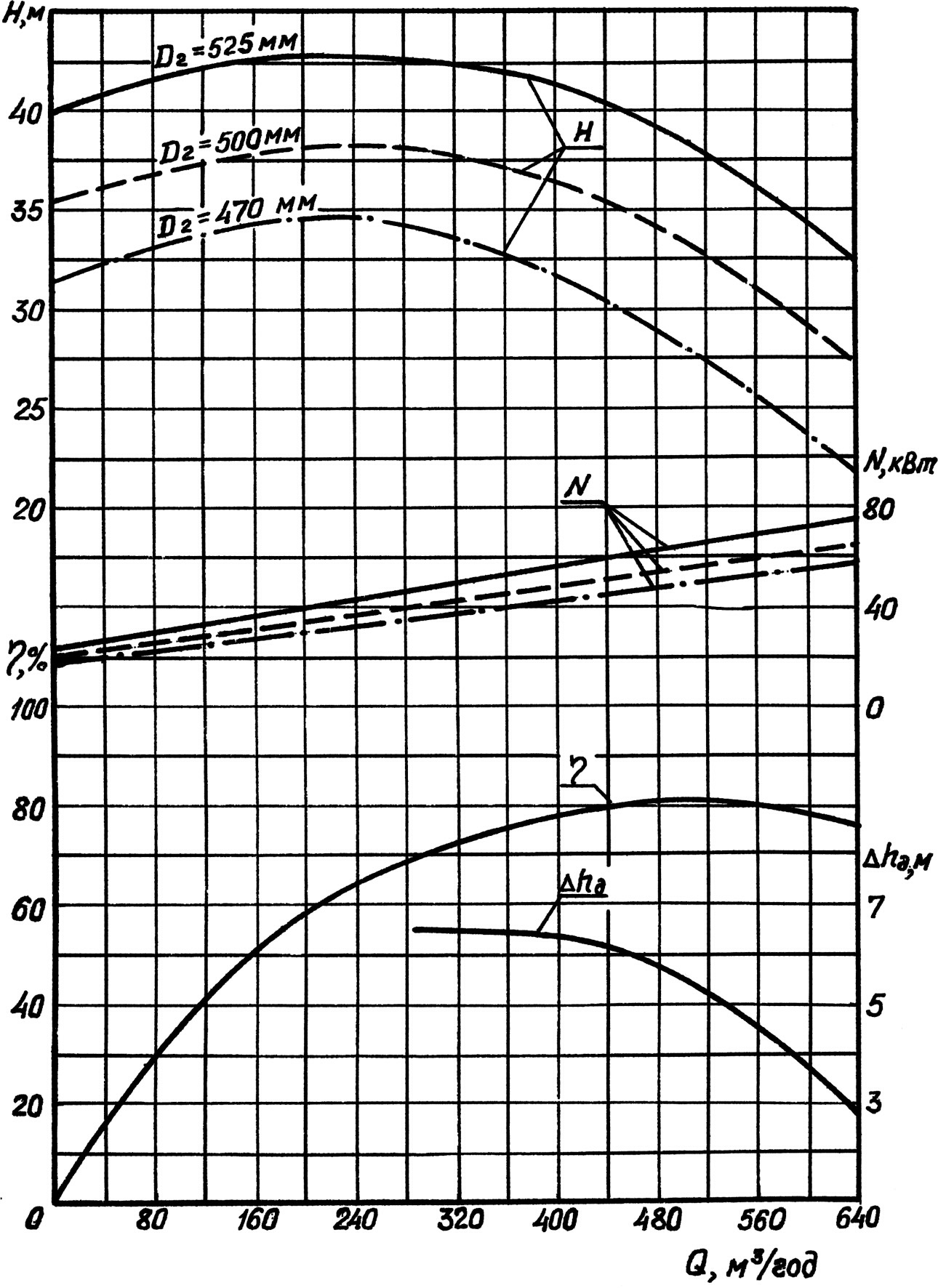

Рисунок П.25 - Характеристики насоса 8HDв (n=960 об/хв)

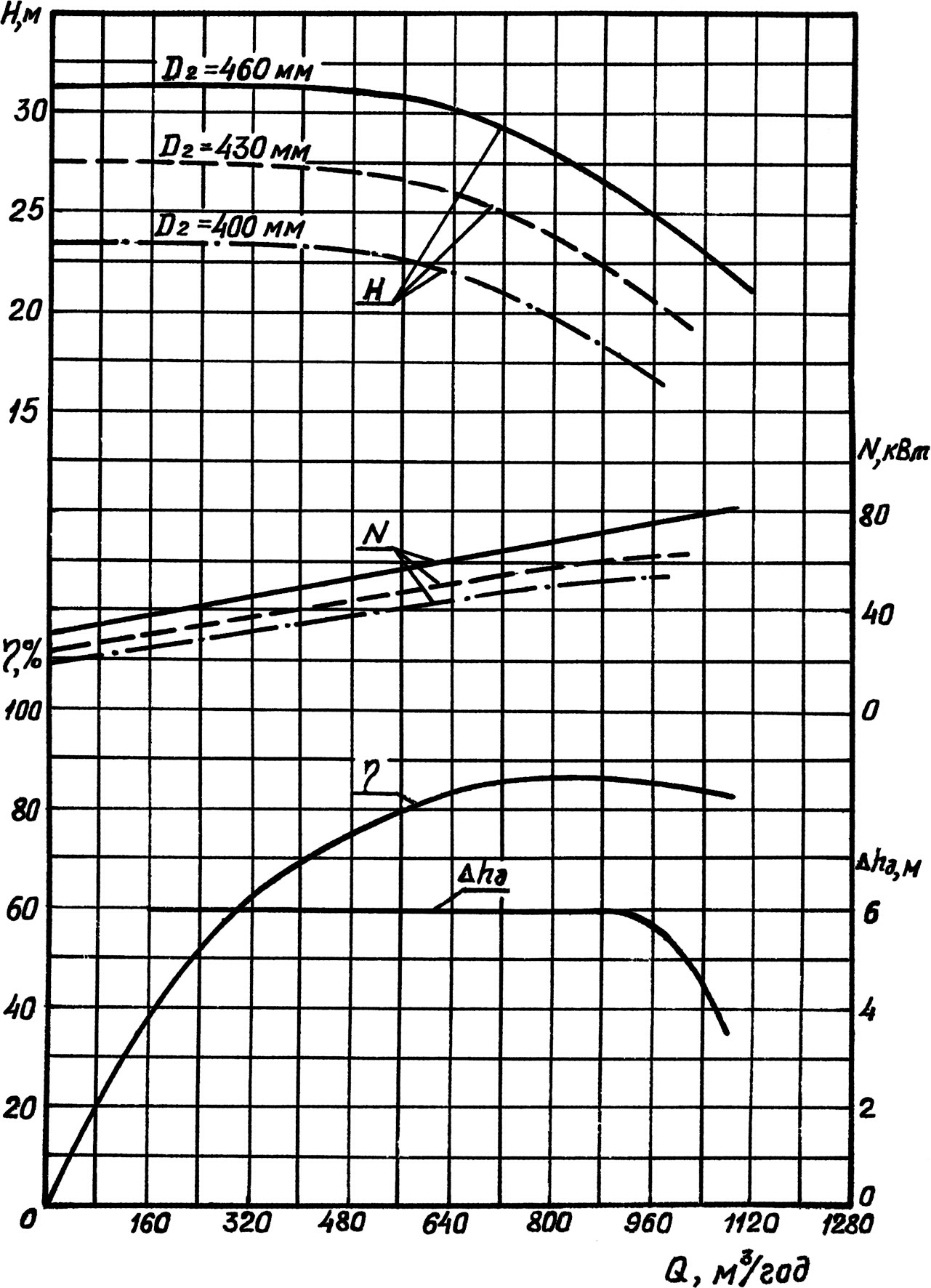

Рисунок П.26 - Характеристики насоса 12HDс (n=960 об/хв)
Рисунок П.27 - Характеристики насоса
14HDсH (n=960 об/хв)

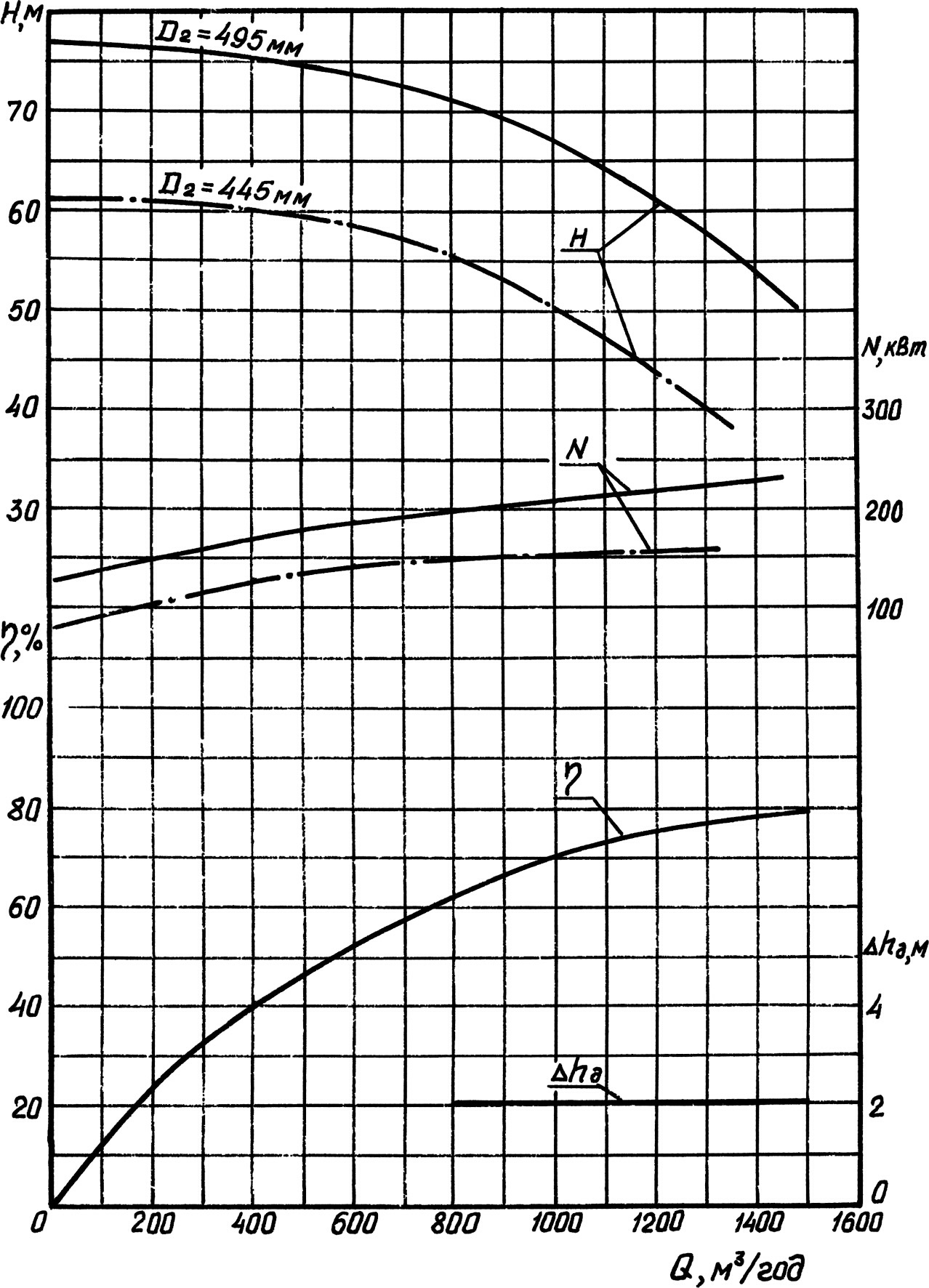

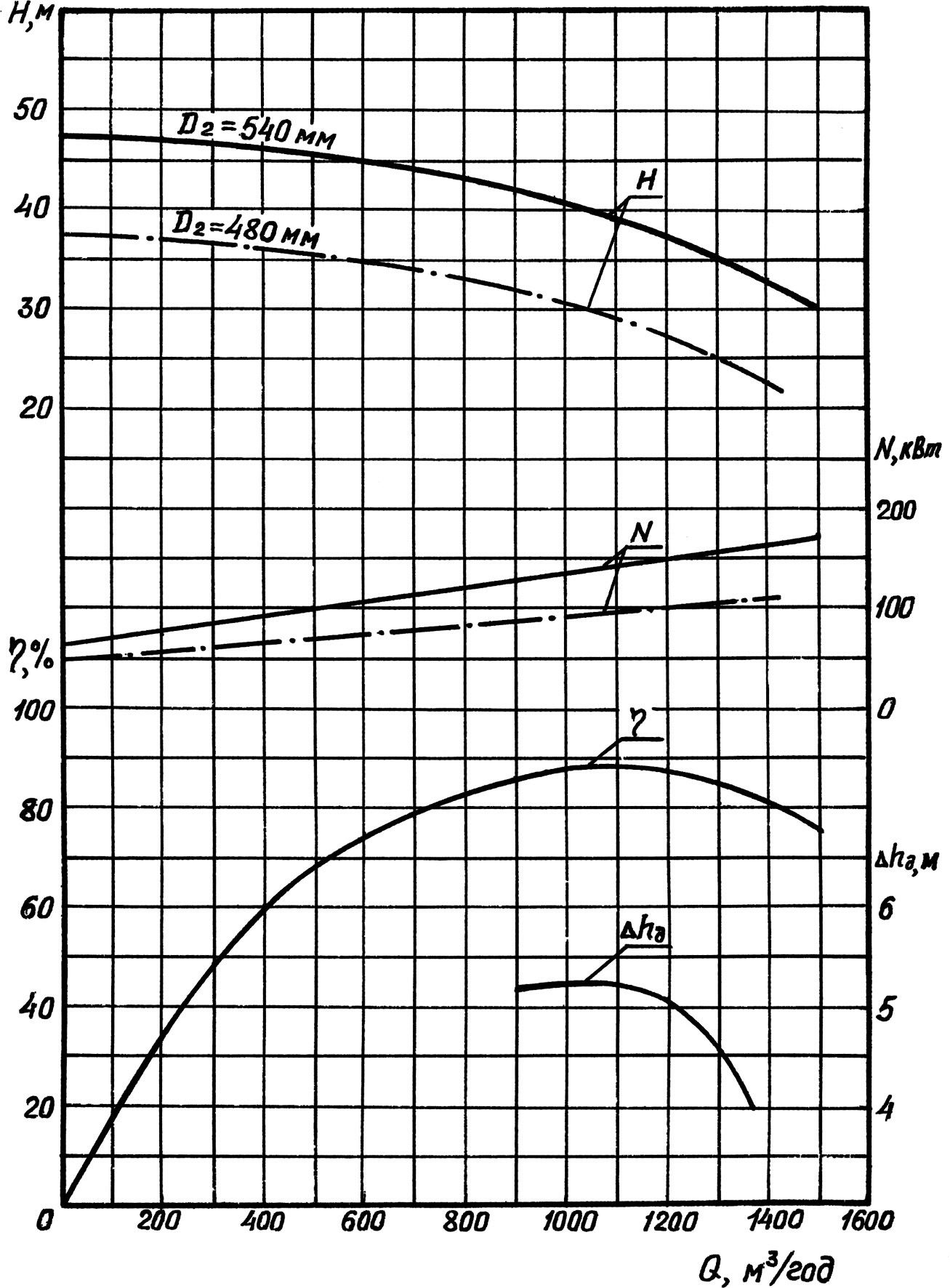

Рисунок П.28 - Характеристики насоса
НПВ 1250-60 (n=1480 об/хв)

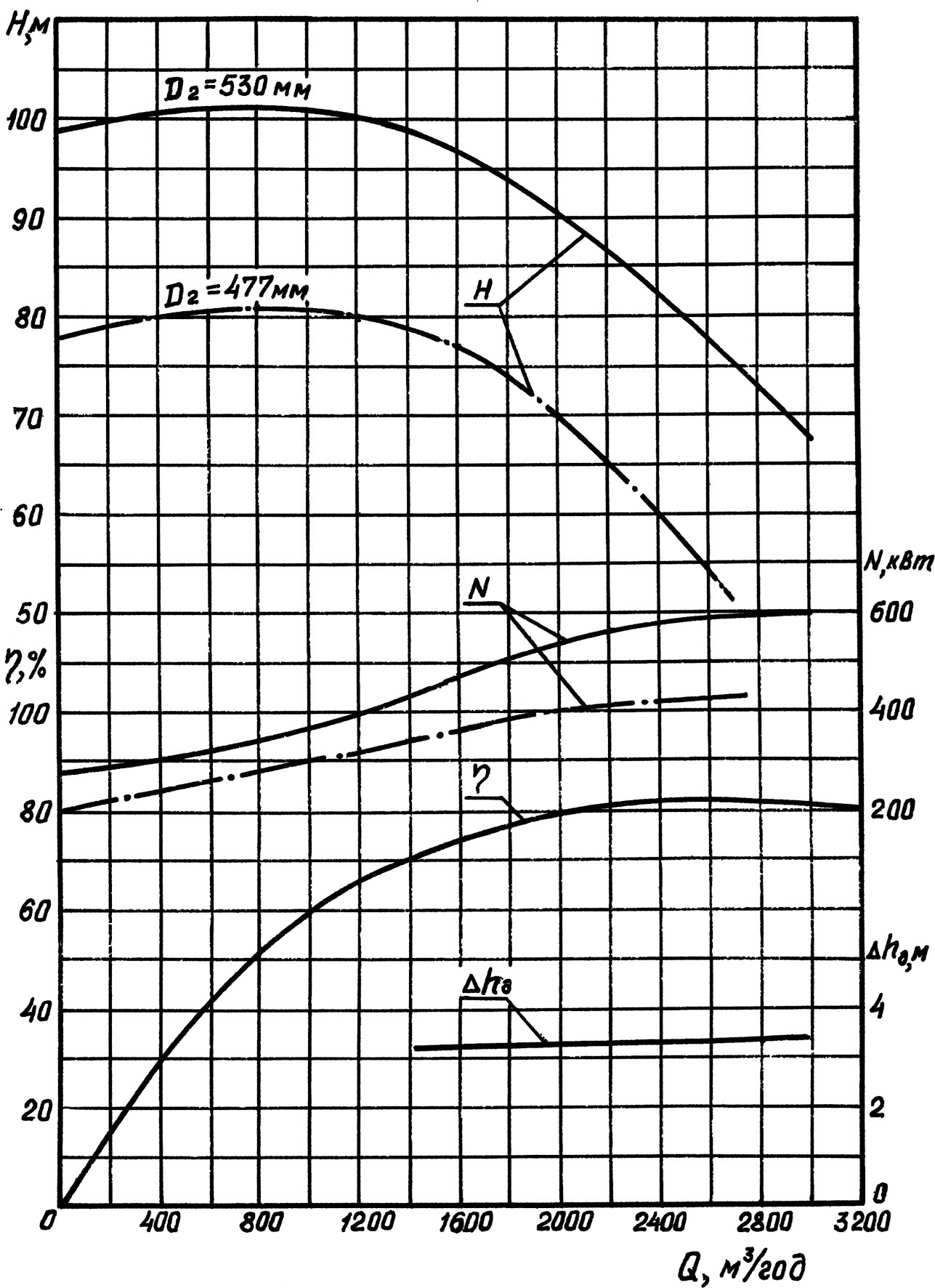

Рисунок П.29 - Характеристики насоса
НПВ 2500-80 (n=1480 об/хв)

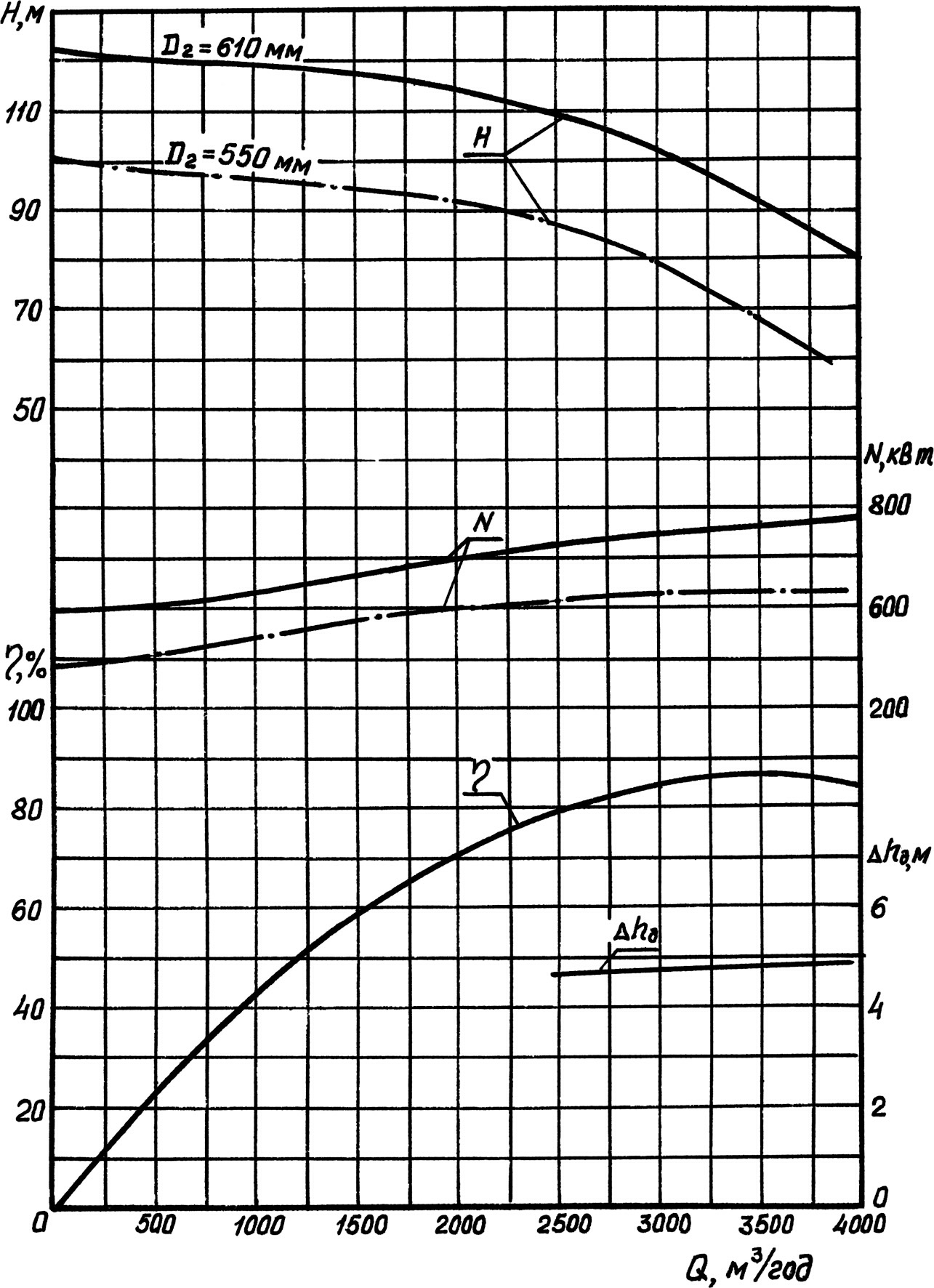

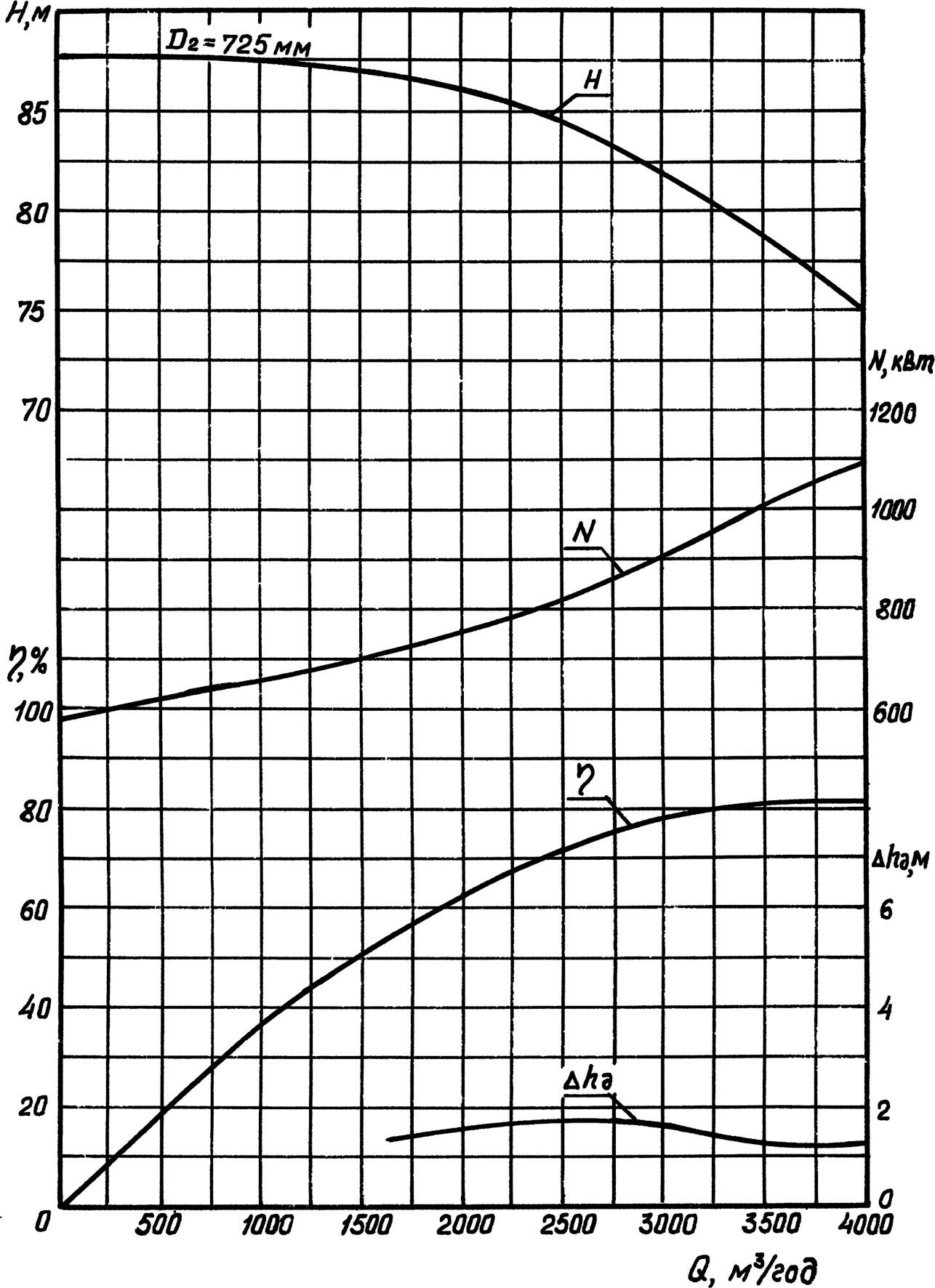

Рисунок П.30 - Характеристики насоса
НПВ 3600-90 (n=1480 об/хв)
Рисунок П.31 - Характеристики насоса
НМП 2500-74 (n=1000 об/хв)

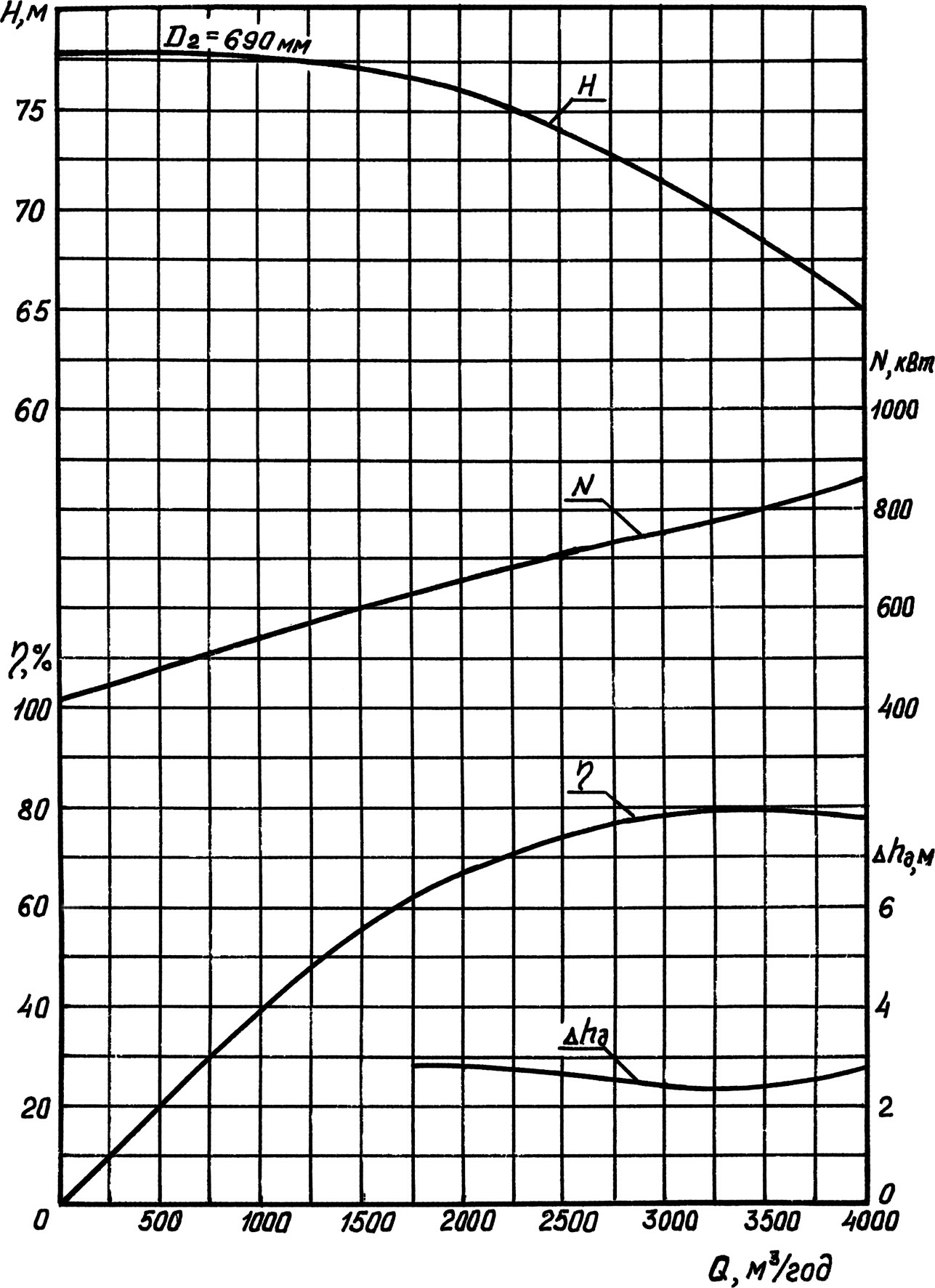

Рисунок П.32 - Характеристики насоса
НМП 3600-78 (n=1000 об/хв)

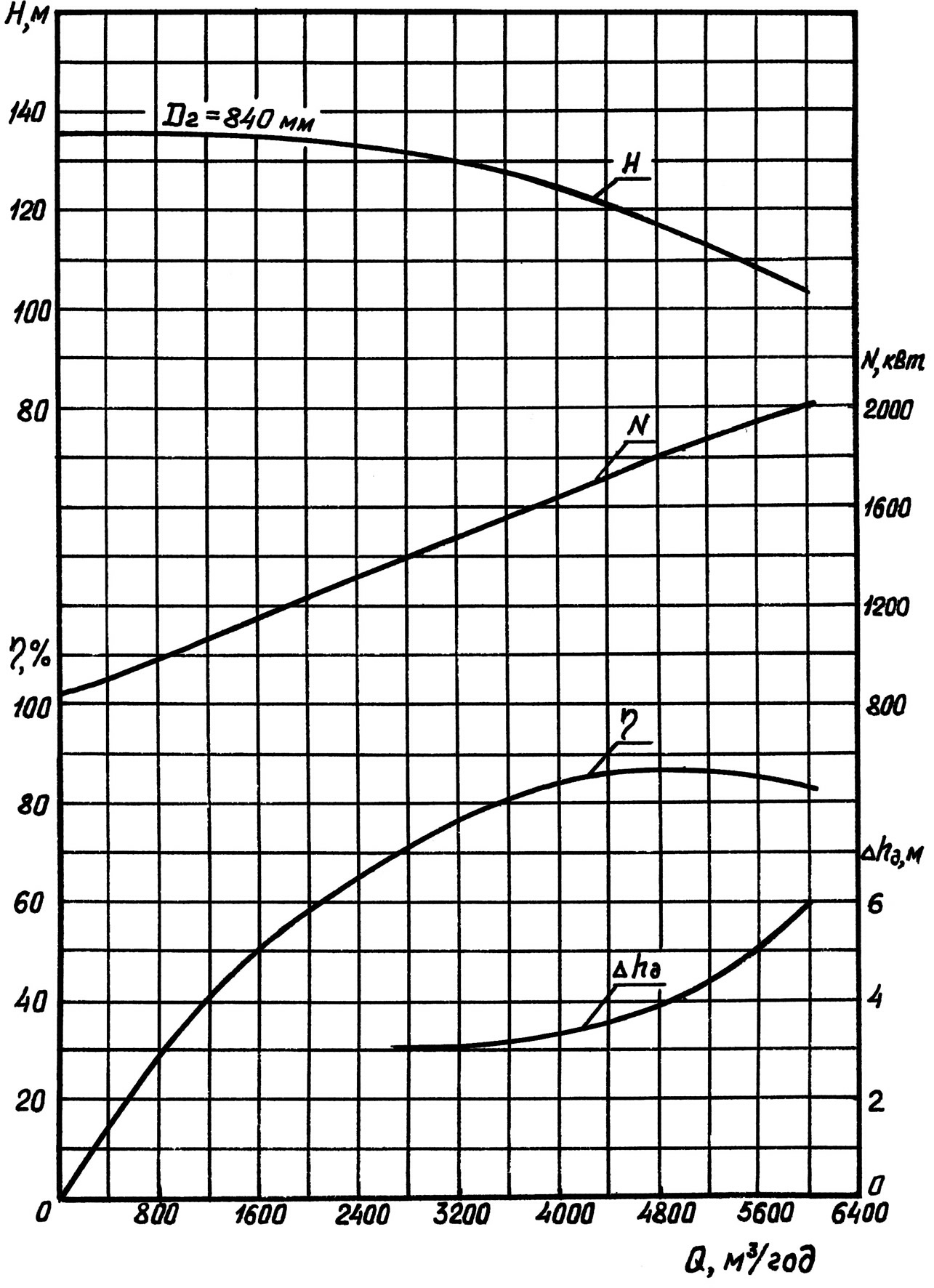

Рисунок П.33 - Характеристики насоса
НМП 5000-115 (n=1000 об/хв)
Додаток Р
Параметри магістральних нафтопроводів та
нафтопродуктопроводів згідно ВНТП 2-86, ВНТП 3-90
Таблиця Р.1 - Параметри магістральних нафтопроводів [1]
Продуктивність, млн.т/рік |
Діаметр (зовнішній), мм |
Робочий тиск |
|
МПа |
кгс/см2 |
||
0,7 - 1,2 |
219 |
8,8 – 9,8 |
90 – 100 |
1,1 – 1,8 |
273 |
7,4 – 8,3 |
75 – 85 |
1,6 – 2,4 |
325 |
6,6 – 7,4 |
67 – 75 |
2,2 – 3,4 |
377 |
5,4 – 6,4 |
55 – 65 |
3,2 - 4,4 |
426 |
5,4 – 6,4 |
55 – 65 |
4 – 9 |
530 |
5,3 – 6,1 |
54 – 62 |
7 – 13 |
630 |
5,1 – 5,5 |
52 – 56 |
11 – 19 |
720 |
5,6 – 6,1 |
58 – 62 |
15 – 27 |
820 |
5,5 – 5,9 |
56 – 60 |
23 – 50 |
1020 |
5,3 – 5,9 |
54 – 60 |
41 – 78 |
1220 |
5,1 – 5,5 |
52 - 56 |
Таблиця Р.2 – Значення перехідних чисел Рейнольдса ReІ, ReII і
коефіцієнта В [1, 2]
Діаметр (зовнішній), мм |
ReІ∙10-3 |
ReII∙10-3 |
В∙104 |
108 |
6 |
400 |
180 |
159 |
10 |
700 |
164 |
219 |
13 |
1000 |
157 |
273 |
16 |
1200 |
151 |
325 |
18 |
1600 |
147 |
377 |
28 |
1800 |
143 |
426 |
56 |
2500 |
134 |
530 |
73 |
3200 |
130 |
630 |
90 |
3900 |
126 |
720 |
100 |
4500 |
124 |
820 |
110 |
5000 |
123 |
920 |
115 |
5500 |
122 |
1020 |
120 |
6000 |
121 |
1220 |
125 |
6800 |
120 |
