Пересечение прямой с плоскостью и пересечение двух плоскостей
55.Для определения точки пересечения прямой и плоскости общего положения необходимо...
-
использовать две вспомогательные секущие плоскости
-
определить ее как точку пересечения проекций заданной прямой с проекцией одной из линий, задающих плоскость
-
использовать одну вспомогательную секущую плоскость
-
использовать способ сфер
56.Вспомогательной
плоскостью, которую можно применить
для нахождения точки пересечения прямой
d
и
плоскости треугольника ABC, изображенных
на рисунке,
является
...
-
профильно проецирующая плоскость
-
плоскость общего положения
-
плоскость уровня
-
фронтально проецирующая плоскость
57.Точка пересечения прямой с фронтальной плоскостью проекций показана на чертеже…
58.Точка пересечения прямой с плоскостью найдена на чертеже …
59.Точка пересечения прямой с плоскостью найдена на чертеже …
60.Укажите рисунок, на котором правильно определена точка К – пересечения прямой m с плоскостью треугольника АВС.
61.Правильно определена точка пересечения прямой с плоскостью на рисунке...
62.Для решения задач на пересечение двух плоскостей общего положения применяются вспомогательные ...
-
проецирующие плоскости
-
плоскости общего положения
-
биссекторные плоскости
-
касательные плоскости
63.Для решения задач на пересечение прямой общего положения и плоскости общего положения применяется вспомогательная ...
-
плоскость уровня
-
проецирующая плоскость
-
плоскость общего положения
-
прямая частного положения
64.На
приведенном рисунке
плоскость,
обозначенная ___ , пересекает цилиндр по
эллипсу.
-
В
-
C
-
D
-
А
65.Видимость
прямой a,
пересекающей
поверхность пирамиды, на фронтальной
плоскости проекций меняется в точках
…
-
L, N
-
L, P
-
M, N
-
M, P
-
Пересечение поверхностей
66.Правильное решение задачи по определению линии пересечения поверхностей двух цилиндров показано на рисунке...

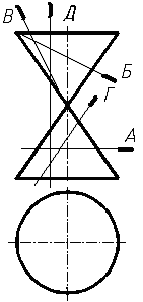

67.На
приведенном рисунке
плоскость,
обозначенная ___ , пересекает конус по
гиперболе.
-
А
-
Д
-
B
-
C
68.Точки
31
и 41
линии пересечения конуса и сферы,
показанных на рисунке,
являются
проекциями ___ искомой линии пересечения.
-
точек видимости на П1
-
ближней и дальней точек
-
низшей и высшей точек
-
точек видимости на П2
69.Пересекающиеся соосные поверхности представлены на чертеже…
70.Линия пересечения цилиндрических поверхностей найдена на чертеже…
ДЕ 3: Метрические задачи, способы преобразования чертежа
-
Способ прямоугольного треугольника
71.Натуральная величина отрезка прямой АВ правильно определена на рисунке...
72.Угол
наклона отрезка АВ
(равный углу В2А2В*)
к плоскости проекций П2
правильно найден на рисунке ...
-
Б
-
A
-
Г
-
В
73.Правильно
построена натуральная величина отрезка
CD
на рисунке ...
-
A
-
Б
-
В
-
Г
74.Способ прямоугольного треугольника используется для определения…
-
точек пересечения прямой и цилиндрической поверхности
-
точек пересечения прямой и конической поверхности
-
линии пересечения двух плоскостей
-
величины угла наклона отрезка прямой к плоскости П1
-
точки пересечения прямой и плоскости
75.Способ прямоугольного треугольника используется для …
-
построения прямой, перпендикулярной заданной плоскости
-
определения углов наклона прямой общего положения к плоскостям проекций П1 и П2
-
определения линии пересечения двух плоскостей
-
определения точки пересечения прямой с плоскостью
76.Натуральная величина угла наклона АВ к П2 – правильно определена на рисунке...
77.Натуральная
величина отрезка прямой АВ указана на
рисунке
цифрой...
-
1
-
3
-
2
78.Натуральная
величина угла наклона АВ к П1
указана
на рисунке
цифрой...
-
4
-
2
-
3
-
1
79.Натуральная величина отрезка прямой общего положения равна гипотенузе прямоугольного треугольника, один катет которого равен проекции этого отрезка, а другой – _____ расстояний концов отрезка, взятой с другой его проекции.
-
частному от деления
-
произведению
-
разности
-
сумме
80.Натуральную величину отрезка прямой способом прямоугольного треугольника можно определить, если задана только его…
-
горизонтальная проекция
-
профильная проекция
-
фронтальная проекция
-
фронтальная и горизонтальная проекции
81.При использовании способа прямоугольного треугольника натуральной величиной отрезка прямой является ___ прямоугольного треугольника.
-
больший катет
-
гипотенуза
-
периметр
-
меньший катет
