31.Разрезы
257.Границей между изображениями при совмещении вида и разреза служат ___ линии.
-
штрихпунктирная или волнистая
-
сплошная тонкая или штрихпунктирная
-
штрихпунктирная или сплошная толстая основная
-
сплошная основная или тонкая
-
штриховая или разомкнутая
258.Изображение, обозначенное на рисунке А, называется ___ разрезом.
-
вертикальным
-
ступенчатым
-
местным
-
простым
259.Представлен ___ разрез.
-
ломаный
-
наклонный
-
простой профильный
-
местный
-
простой фронтальный
-
простой горизонтальный
260.Разрезом называется…
-
изображение предмета, мысленно рассечённого одной или несколькими плоскостями, на котором показывают то, что находится в секущей плоскости и за ней
-
изображение обращенной к наблюдателю видимой части поверхности предмета
-
изображение предмета на плоскость, не параллельную основной плоскости проекций
-
изображение отдельного, ограниченного места поверхности предмета
-
изображение фигуры, полученное при мысленном рассечении предмета одной или несколькими плоскостями
261.Профильный разрез для симметрично изображённой детали совмещают с видом…
-
главным
-
снизу
-
сзади
-
слева
-
сверху
262.Изображение, обозначенное на чертеже буквами А-А, называется ...
-
местным разрезом
-
вынесенным сечением
-
простым горизонтальным разрезом
-
наложенным сечением
-
сложным ступенчатым разрезом
263.Показанное на рисунке изображение является ...
-
ступенчатым разрезом
-
местным разрезом
-
соединением части вида и части разреза
-
ломаным разрезом
264.В разрезе показывается то, что расположено…
-
за секущей плоскостью
-
в секущей плоскости и находится перед ней
-
в секущей плоскости и находится за ней
-
в секущей плоскости
265.При выполнении данного разреза необходимо использовать следующее число секущих плоскостей: …
-
пять
-
две
-
четыре
-
три
266.На чертеже в качестве главного изображения использован(о) …
-
горизонтальный разрез
-
профильный разрез
-
вынесенное сечение
-
фронтальный разрез
-
местный разрез
267.Изображение, обозначенное на рисунке А – А, называется ___ разрезом.
-
ступенчатым
-
наклонным
-
местным
-
фронтальным
32.Сечения
268.Правильно выполненное сечение А-А показано на рисунке …
269.Наложенное сечение обводится ___ линией.
-
сплошной тонкой
-
сплошной толстой основной
-
штриховой
-
сплошной волнистой

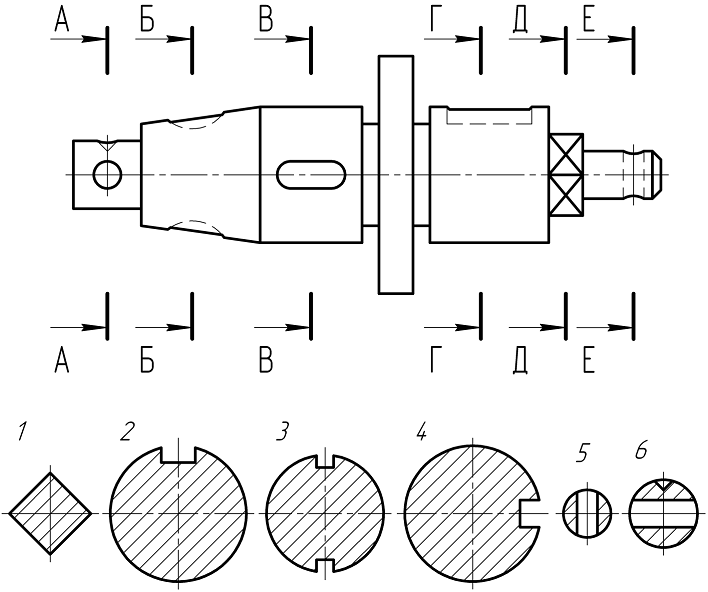

270.Представлено шесть сечений, из которых сечение номер ___ обозначено А-А.
-
1
-
2
-
6
-
5
-
3
-
4
271.Сечением называют изображение предмета, …
-
мысленно рассечённого одной или несколькими плоскостями; в сечении показывают то, что находится в секущей плоскости
-
мысленно рассечённого плоскостью в отдельно ограниченном месте
-
мысленно рассечённого одной или несколькими плоскостями; в сечении показывают то, что находится как в секущей плоскости, так и за ней
-
рассечённого одной или несколькими плоскостями; в сечении показывают то, что находится вне контура изображенной детали
272.В сечении показывают то, что расположено…
-
перед секущей плоскостью
-
непосредственно в секущей плоскости
-
как в секущей плоскости, так и за ней
-
как в секущей плоскости, так и перед ней
273.Изображение, обозначенное на чертеже А-А, называется ...
-
сложным разрезом
-
вынесенным сечением
-
наложенным сечением
-
фронтальным разрезом
-
выносным элементом
274.Вынесенное сечение в отличие от наложенного изображается ___ линией.
-
тонкой
-
штриховой
-
штрихпунктирной
-
штрихпунктирной утолщенной
-
сплошной толстой основной
275.На чертеже буквами А-А изображен (о) …
-
горизонтальный разрез
-
местный разрез
-
вынесенное сечение
-
профильный разрез
276.Сечение плоскостью А – А изображенной ниже детали выполнено правильно на рисунке
-
2
-
4
-
1
-
3
