2.2 Расчет дальности действия рлс в условиях применения помех.

2.2.1 Расчет дальности действия РЛС при самоприкрытии цели активной шумовой помехой (АШП)

км

α – коэффициент качества помехи =0,5

γ – коэффициент совпадения поляризации =0,5

2.2.2 Расчет дальности действия РЛС при внешнем прикрытии цели АШП

км

К_Б – коэф. боковых лепестков

для сложного сигнала =0,01

для простого сигнала =0,1.

D_n – дальность до постановщика помех

D_n=100 км.

2.2.3 Расчет дальности действия РЛС при внешнем прикрытии при изменении дальности до постановщика помех от 150 до 50 км с шагом 10 км.

Строим график по зависимости D_n (км) от D (км).

D=60 Д_ВП=90 км.

D=70 Д_ВП=105 км.

D=80 Д_ВП=120 км.

D=90 Д_ВП=135 км.

D=100 Д_ВП=150 км.

D=110 Д_ВП=165 км.

D=120 Д_ВП=180 км.

D=130 Д_ВП=195 км.

D=140 Д_ВП=210 км.

D=150 Д_ВП=225 км.

D=50 Д_ВП=75 км.

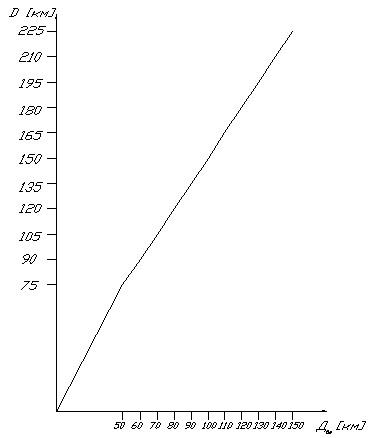

Рис.1 График зависимости D_n (км) от D (км)

2.2.4 Дальность действия и зона обнаружения в условиях применения маскирующих пассивных помех.

км

θ_β – ширина ДНА РЛС в азимутальной плоскости;

θ_ε – ширина ДНА РЛС в угломестной плоскоси.

– объемная плотность облака дипольных отражателей.

– среднее значение ЭПР пассивной помехи (облака дипольных отражателей).

м².

– число стандартных пачек дипольных отражателей в облаке.

– темп сброса стандартных пачек дипольных отражателей.

ΔV – импульсный объем РЛС

Вывод: качество выполнения приемной системой задач в составе РЛС определяется её техническими характеристиками, основными из которых являются: чувствительность, коэффициент шума, динамический диапазон, коэффициент усиления, полоса пропускания, диапазон рабочих частот, помехоустойчивость. Приемная система радиолокационной станции выполненная по схеме супергетеродинного приемника обладает высокими характеристиками и широко используется в радиолокационных станциях ЗРК.
