4.1.3 Роторная жатка.

Жатка роторная предназначена для скашивания кукурузы, сорго, подсолнечника и других высокостебельных культур.

Роторная жатка обеспечивает сплошной срез и подачу стеблей кукурузы в горловину питателя комбайна.

Основными рабочими органами жатки являются два барабана 5 (рисунок 4) со специальными выступами, соосные с установленными внизу дисковыми режущими аппаратами 6. Барабаны и режущие аппараты осуществляют срезание и транспортирование растительной массы с помощью битеров 7 и 8, проставки 9 к питающему аппарату комбайна. Вращение режущим аппаратам и барабанам передается от карданного вала 10 через цилиндрический 11 и конический 12 редукторы. Цилиндрический редуктор 11 имеет верхний II и нижний I выходные валы, что дает возможность комбинировать варианты подсоединения карданного вала для согласования скоростей барабанов жатки и вальцев питающего аппарата комбайна при изменении длины резки (см. таблицу 1).

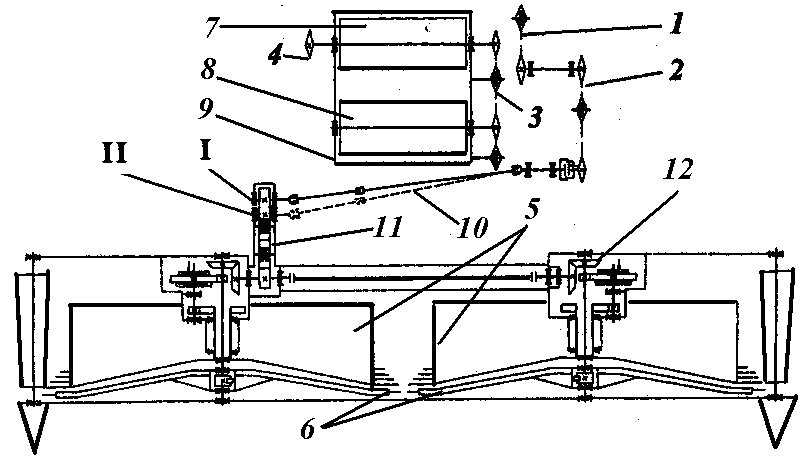

1, 2, 3, 4 – Приводные звездочки; 5 – барабан; 6 – режущий аппарат; 7,8 – битеры; 9 – проставка; 10 – карданный вал; 11, 12 – цилиндрический и конический редукторы

Рисунок 4 Схема кинематическая жатки роторной с проставкой

Таблица 1 Варианты установки звездочек и подсоединения

карданного вала к редуктору для изменения длины резки

Длина резки, мм	Позиция редуктора	Число зубьев звездочки, шт
3,5	II	Z=14
	I	Z=20
8	II	Z=22
20	I	Z=22
	I	Z=20

Два блока делителей, средний и два боковых, служат для разделения убираемых рядков и подъема полеглых растений. Привод жатки осуществляется с помощью блока звездочек, устанавливаемого на валу контрпривода питающего аппарата комбайна с левой стороны. Перестановкой звездочек меняют частоту вращения барабанов в зависимости от длины резки.

Привод нижнего битера осуществляется от битера питающего аппарата комбайна с правой стороны.

При уборке низкорослой сильно изреженной кукурузы для повышения частоты вращения барабанов на контрприводе устанавливается сменная звездочка Z=22.

4.2 Самоходный кормоуборочный комбайн Енисей-324.

Самоходный кормоуборочный комбайн Енисей−324 (или Агромаш-11) предназначен для скашивания зеленых и естественных сеяных трав, подбора из валков подвяленных трав, скашивания кукурузы и других высокостебельных культур с одновременным измельчением и погрузкой измельченной массы в транспортное средство.

Самоходный кормоуборочный комбайн Енисей−324 производится ООО «Агромашхолдинг» г. Красноярск. Технические характеристики комбайна приведены в приложении.

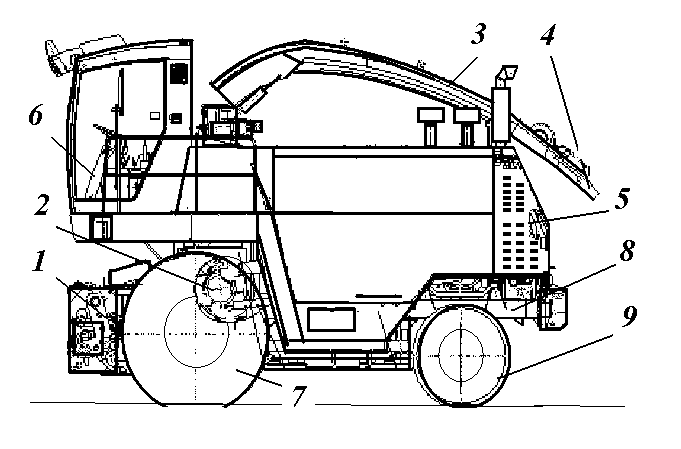

1 – питающий аппарат; 2 – измельчающий барабан; 3 – силосопровод; 4 – козырёк; 5 – двигатель; 6 – кабина; 7 – ведущее колесо; 8 – рама; 9 – управляемое колесо

Рисунок 5 Кормоуборочный комбайн Енисей-324

(в транспортном положении)

Комбайн укомплектован жаткой с шириной захвата 5 м, предназначенной для уборки кукурузы, сорго, подсолнечника, подборщиком шириной захвата 3 м и жаткой для высокостебельных культур захватом 4,5 м.

Как и комбайн Дон-680М Енисей-324 оснащен гидравлической трансмиссией и усиленными мостами ведущих и управляемых колес, вибро- и шумоизолированной кабиной с кондиционером (рисунок 5), оснащен двигателем ЯМЗ-238ДК-3 мощностью 290 л.с., соответствующий экологическим нормам Евро-3.

Узлы и детали унифицированы с серийно выпускаемым зерноуборочным комбайном Енисей−950.

Енисей−324 укомплектован металлодетектором, позволяющий предохранить питающе-измельчающий аппарат от попадания металлических предметов.

Использование централизованной системы смазки позволяет снизить время технического обслуживания комбайна. Обеспечен хороший доступ к обслуживанию двигателя, наличие техкомнаты для ремонта радиаторной группы и узлов технологической части комбайна.
