Порядок виконання роботи
-
Ознайомитися з лабораторною установкою.
-
Скласти електричну схему згідно з схемою.1 для зняття вольт-амперної характеристики Iпр = (Unp) напівпровідникового діода.
-
Повзунок змінного резистора R установити в крайнє нижнє положення.
-
Перемикачі SA1 і SA2 повинні знаходитися в положенні, показаному на схемі.
-
Змінюючи за допомогою резистора R напругу від 0 до 1 В ступенями в 0,1 В, зняти вольт-амперну характеристику напівпровідникового діода й результати занести в табл. 1.
Таблиця 1
№ досліду |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Uпр В |
|
|
|
|
|
|
|
|
|
|
Iпр А |
|
|
|
|
|
|
|
|
|
|
-
Перемикачі SA1 і SA2 перевести в інше положення.
-
Змінюючи за допомогою резистора R напругу від 0 до 30 В ступенями в 5 В, зняти вольт-амперну характеристику І3B=f(U3B) напівпровідникового діода й результати занести в табл. 2.
Таблиця 2
№ досліду |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Uзв В |
|
|
|
|
|
|
|
Iзв А |
|
|
|
|
|
|
|
-
За даними табл. 1 і 2 побудувати вольт-амперну характеристику напівпровідникового діода.
-
Ознайомитися з виданими викладачем напівпровідниковими приладами, визначити типи їх і занести в звіт
-
Знайти в довіднику кожний з цих напівпровідникових приладів і накреслити умовне графічне позначення їх.
-
Використовуючи довідкові дані, занести в звіт основні параметри напівпровідникового приладу кожного типу.
-
Скласти звіт.
Контрольні запитання та завдання
-
Що називається напівпровідником, а також електронною та дірковою електропровідностями?
-
Які елементи мають напівпровідникові властивості та чому?
-
Яке призначення напівпровідникових діодів?
-
Як класифікуються та позначаються напівпровідникові діоди?
-
Що характеризують цифри та букви в позначенні напівпровідникового приладу?
-
Якими параметрами характеризуються випрямні напівпровідникові діоди?
-
Який вигляд має вольт-амперна характеристика напівпровідникового діода та чим це пояснюється?
-
Як умикаються напівпровідникові діоди, коли робоча напруга перевищує допустиму зворотну напругу для одного діода?
-
Що таке імпульсні напівпровідникові діоди та світлодіоди?
-
Що таке високочастотні напівпровідникові діоди та які вимоги ставляться до них?

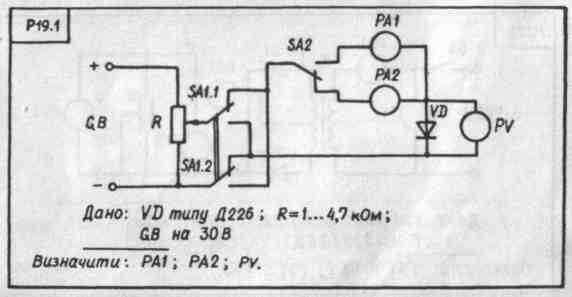

Схема 1.Для зняття вольт-амперної характеристики Iпр=(Unp) напівпровідникового діода.
