3.11 Определение границ и протяженности технологических участков, количества и вместимости резервуарных парков.
3.11.1 Суммарный полезный объем резервуарных парков нефтепровода должен распределяться следующим образом.
Головная нефтеперекачивающая станция магистрального нефтепровода должна располагать емкостью в размере от двухсуточной до трехсуточной производительности нефтепровода.
На НПС с емкостью, расположенных на границе эксплуатационных участков, а также в месте перераспределения потока нефти между нефтепроводами должна предусматриваться резервуарная емкость в размере 0,3-0,5 суточной производительности нефтепроводов. При выполнении приемосдаточных операций на НПС резервуарная емкость должна быть в пределах 1,0-1,5 суточной производительности нефтепровода.
При необходимости проектируются дополнительные парки так, чтобы длина технологического участка не превышала:
- 600 км при регулировании давления на входе и выходе НПС методом
дросселирования с применением регулирующей заслонки;
- 1200 км при регулировании давления изменением числа оборотов насосов с применением частотно-регулируемых электроприводов.
3.11.2 При нескольких параллельных нефтепроводах суммарный полезный размер резервуарной емкости должен определяться от суммы суточных производительностей каждого нефтепровода.
3.11.3 При последовательной перекачке нефтей объем резервуарных парков каждой НПС с емкостью и конечного пункта должен определяться с учётом количества циклов смены сортов перекачиваемой нефти в году.
3.11.4 Полезная емкость (объем) резервуарных парков для расчета емкости при новом проектировании должна определяться по таблице 6.1 с учетом коэффициента использования емкости, который равен отношению полезного объема резервуара к строительному номиналу.
Полезный объем резервуара определяется по нормативным верхним и нижним уровням, рассчитываемым по времени, необходимому для выполнения оперативных действий.

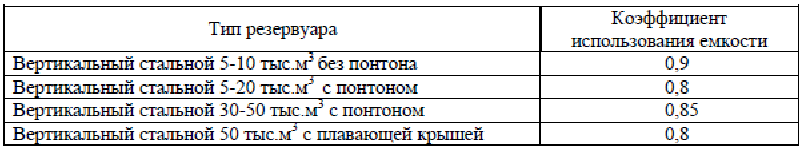

Таблица 27
3.11.5 На объекте нефтедобычи или нефтепереработки, подключаемому к магистральному нефтепроводу, должна предусматриваться резервуарная емкость из расчета 3-х суточной расчетной пропускной способности соединительного нефтепровода от объекта нефтедобычи или до объекта нефтепереработки.
3.11.6 Число резервуаров в резервуарном парке должно быть не менее двух.
3.11.7 Для опорожнения и зачистки резервуаров и коллекторов резервуарного парка должны использоваться подпорные насосы.
3.11.8 Замеры количества поступающей нефти должны осуществляться с применением СИКН.
3.11.9 Проектирование вертикальных стальных резервуаров для хранения нефти должно выполнятся в соответствии с требованиями ГОСТ Р «Магистральный трубопровод. Резервуары вертикальные стальные для хранения нефти и нефтепродуктов. Нормы проектирования»
На магистральных нефтепроводах резервуарные парки размещаются:
- на головной насосной станции;
- на границах эксплуатационных участков;
- в местах подкачки нефти с ближайших месторождений или сброса нефти попутным потребителям.
Суммарный объем резервуарных парков в системе магистрального нефтепровода равен:
(55)
где
- суточный объем перекачки нефти по
трубопроводу; nэ
– число
эксплуатационных участков протяженностью
400…600 км; nу-
число насосных станций на границе
эксплуатационных участков (где выполняются
приемо-сдаточные операции).
Для определения необходимого общего объема резервуарных парков величину их полезного объема надо поделить на коэффициент использования емкости ηр определяем из источника [2, табл. 2.2].
Выбираем резервуар без понтона, объемом 50000 м³, и коэф. ηр=0.88
Рассчитываем общий объем вместимости резервуаров:
Vобщ
=
(56)
Полученный результат обычно удовлетворяет рекомендуемым суммарным полезным объемом резервуарных парков.
Определяем количество резервуаров:
nрез
=
(57)
где nрез – количество резервуаров для данного нефтепровода;
Vг – геометрическая вместимость резервуара, м³ [2, табл. 1.8].
Принимаем количество резервуаров, равное 3.
