Министерство образования и науки Российской Федерации
Государственное образовательное учреждение высшего
профессионального образования
«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Институт природных ресурсов
Кафедра геофизики
Региональные сейсморазведочные работы в пределах Нижневартовского свода
Курсовая работа
по дисциплине «Полевая геофизика»
Выполнил:
студент группы 2А580
Волкова В.К.
Руководитель:
доц. Лобова Г.А.
Томск 2011
СОДЕРЖАНИЕ
ВВЕДЕНИЕ………………………………………………………………3
Геолого-геофизическая изученность района…………………...5
Геологическое строение участка исследований………………..7
Стратиграфия………………………………………………....7
Тектоническое строение………………………………..........10
Нефтегазоносность…………………………………………….....12
Геофизические работы…………………………………………...13
Геологические задачи………………………………………..13
Методика и техника полевых работ………………………...14
Обработка и интерпретация данных………………………..23
Результаты…………………………………………………....30
ЗАКЛЮЧЕНИЕ………………………………………………………….34
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ....………………...36
ВВЕДЕНИЕ
В административном отношении Северо-Покурское месторождение нефти находится в пределах Нижневартовского района Ханты-Мансийского автономного округа Тюменской области. Лицензию на разработку месторождения в настоящее время имеет ОАО «СН-МНГ».
Административный центр района, г. Нижневартовск, находится в ~35‑37 км от Северо-Покурского месторождения. Ближайшие города: Мегион (10 км восточнее) и Лангепас (12 км северо-западнее). Кроме этого, на территории лицензионного участка Северо-Покурского месторождения находится деревня Вата (рис. 1).
74°
75°
76°
77°
78°
60°
78°
74°
75°
76°
77°
60°
1 граница района работ

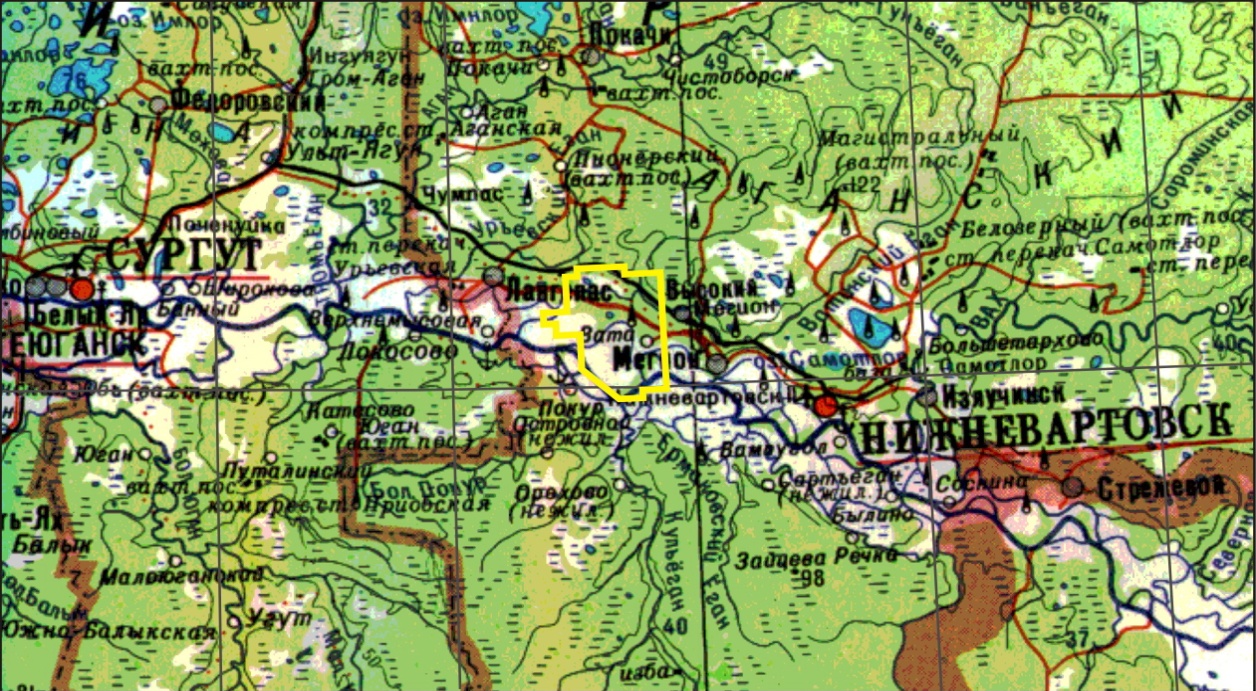

Рисунок 1 – Обзорная карта территории Северо-Покурского месторождения
Климат района – умеренный, резко-континентальный с продолжительной суровой зимой и коротким летом. Снеговой покров ложится в середине октября. Грунт промерзает на глубину 1,8-2,0 м.
Площадь месторождения приурочена к надпойменной и пойменной террасам правого берега реки Оби, огибающей месторождение с юга и юго-запада. Кроме реки Оби, есть и более мелкие несудоходные реки, повсеместное распространение имеют болота, множество небольших озер, стариц и проток.
Месторождение расположено в районе с достаточно хорошо развитой инфраструктурой. По северной части месторождения проходит железная дорога Нижневартовск – Сургут, а с юго-востока на северо-запад, практически посередине участок пересекает коридор коммуникаций, включающий магистральный нефтепровод, магистральный газопровод, линию электропередач, автомобильную дорогу с твердым покрытием Нижневартовск – Мегион – Лангепас – Сургут. В г. Нижневартовске построен аэропорт со взлетной полосой, позволяющей принимать большегрузные транспортные самолеты и вертолеты, в порту на р. Обь – большой терминал для приема и переработки грузов. Свои причалы есть в селе Покур и в деревне Вата [2].
Геолого-геофизическая изученность района
Планомерное геолого-геофизическое изучение Средне-Обской нефтегазоносной области началось с 1947 г. Исключительно большое значение для изучения глубинного строения Западной Сибири имели опорные скважины, заложенные в 1949-1951 гг. в различных частях низменности (Покур, Ларьяк, Березово, Тюмень и другие).
Первый десятилетний этап изучения рассматриваемого района был ориентирован на поиск крупных структурно-тектонических элементов и выявление общих закономерностей в геологическом строении района. Были проведены геолого-геоморфологическая съемка масштаба 1:1 000 000, аэромагнитная съемка масштабов 1:1 000 000, 1:200 000, гравиметрическая съемка масштабов 1:1 000 000, 1:200 000, а также сейсмические работы МОВ вдоль реки Обь. В результате проведенных работ были выявлены крупные положительные тектонические элементы I порядка – Нижневартовский и Сургутский своды (рис. 2).
В 1957‑58 гг. начался новый этап исследований – детальное изучение геологического строения и поиск структур III порядка: выполнена гравиметрическая съемка масштаба 1:1 000 000 и на отдельных площадях – 1:200 000. По результатам этих работ была построена карта аномалий силы тяжести и схема тектонического строения фундамента.
С целью изучения скоростной характеристики разреза, стратификации выделенных в нем отражающих горизонтов и изучения других особенностей разреза на площадях Широтного Приобья проведены сейсмокаротажные (СК) работы и ВСП.
Проведенные исследования послужили основой для последующего изучения данного района с широким применением площадных сейсморазведочных работ и глубокого бурения (табл. 1). В этот период был определен общий структурный план района и выявлен целый ряд структурных элементов II и III порядков.

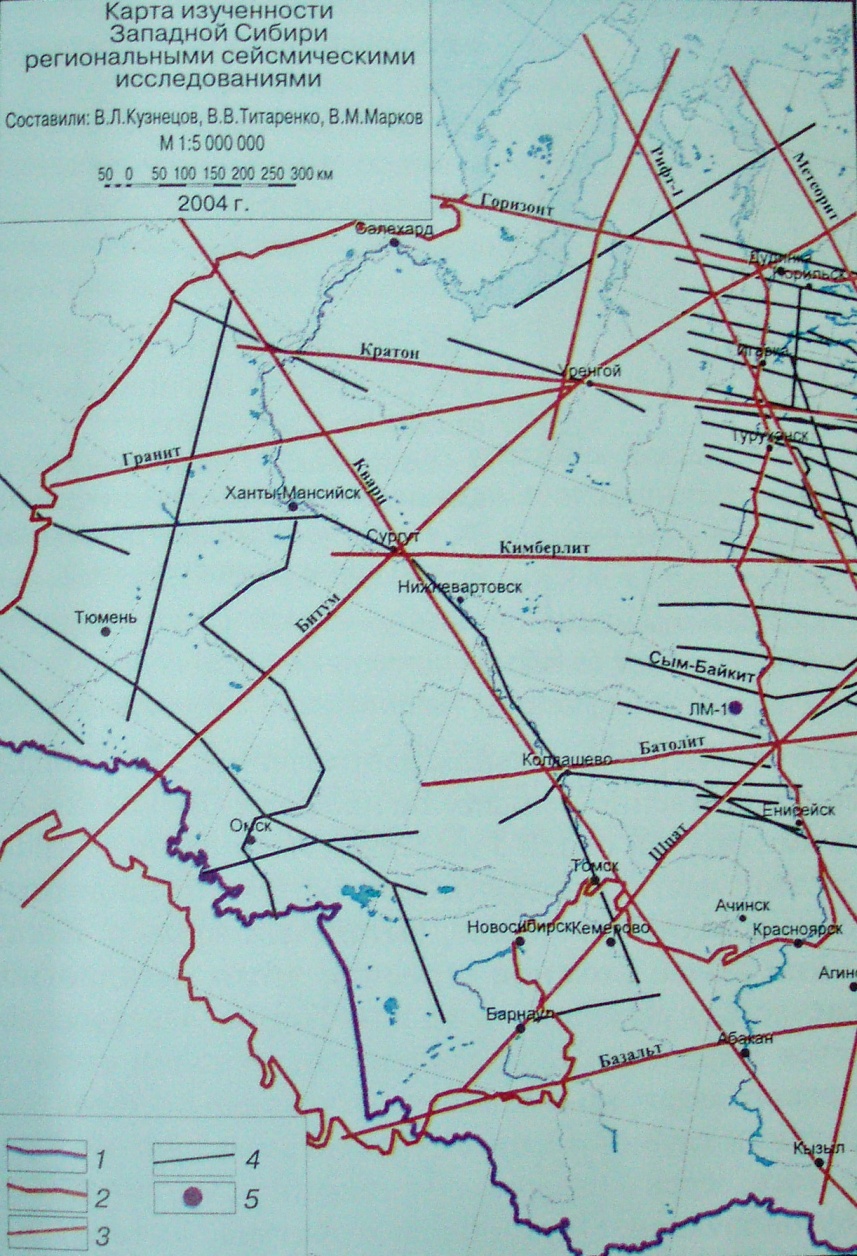

1 – граница Российской Федерации; 2 – граница Западно-Сибирской плиты и Сибирской платформы; 3 – геотраверсы; 4 – профили ДСЗ
Рисунок 2 – Карта изученности Западной Сибири региональными сейсмическими исследованиями [4]
В 1958‑1959 гг. для постановки глубокого бурения были подготовлены Северо-Покурское, Мегионское и Аганское поднятия. В 1961 г. из неокомских отложений Мегионского поднятия была получена первая в Широтном Приобье промышленная нефть.
Внедрение в начале 70-х годов метода ОГТ увеличило глубинность исследований и позволило изучать различные типы ловушек [2].
Таблица – 1 Геолого-геофизическая изученность [2]
Метод исследования, масштаб
|
Год проведения работ |
Организация, проводившая работы |
Краткое описание результатов работ |
1 |
2 |
3 |
4 |
Сейсмозондирования МОВ 1:500 000
|
1957 |
Новосибирская геофизическая контора |
Изучено строение Нижневартовского свода, подтверждено существование Покурского вала. |
Сейсмозондирования МОВ 1:50 000
|
1958 |
Обская геофизическая экспедиция
|
Изучена центральная часть и северо-западный склон Покурского вала. Намечен ряд структур III порядка: Ватинская, Островная и др. |
МОВ 1:100 000
|
1958‑1959 |
Новосибирский геофизический трест, Среднеобская геофизическая экспедиция
|
Получены дополнительные сведения о геологическом строении Нижневартовского регионального поднятия. Изучена часть Ватинской структуры. |
МОВ 1:100 000 |
1961‑1962 |
Сург. НРЭ с/п 26/61‑62
|
Уточнено строение северного склона Нижневартовского свода |
КМПВ 1:200 000
|
1970‑1971 |
ХМГТ, с/п 12/70‑71 |
Составлены сводные структурные карты по горизонту Б по Сургутскому, Нижневартовскому и Вахскому районам. Изучен рельеф доюрского основания, выяснены толщины отложений юры. |
Таким образом, в результате исследований было проведено тектоническое районирование территории, установлена стратиграфия и изучен литолого-петрографический состав осадочного чехла, выделены перспективные на нефть комплексы, выявлены и подготовлены к глубокому бурению локальные структуры, открыты и разведаны нефтяные месторождения.
