10 Методы ограничения токов кз

Максимальный уровень токов КЗ для сетей 35 кВ и выше ограничивается параметрами выключателей, трансформаторов, проводников и другого электрооборудования, условиями обеспечения устойчивости энергосистемы, а в сетях генераторного напряжения, в сетях собственных нужд и в распределительных сетях 3-20 кВ – параметрами электрических аппаратов и токопроводов, термической стойкостью кабелей, устойчивостью двигательной нагрузки.

Ограничения токов КЗ может быть достигнуто путем соответствующего построения схем электростанций (подстанций) и сетей, при этом учитывается следующее:

  • Повышение напряжения сетей приводит к уменьшению рабочих токов и токов КЗ;

  • Секционирование электрических сетей исключает параллельную работу источников и, следовательно, уменьшает токи КЗ (хотя при этом могут возрастать потери в ЛЭП и трансформаторах в нормальном режиме, поэтому требуется специальное технико-экономическое обоснование) – рис. 10.1. Данный способ позволяет уменьшить уровни токов КЗ в реальных электрических сетях в 1,5 – 2 раза

Когда выключатель Q включен, ток КЗ от генераторов G1 и G2 проходит непосредственно к месту повреждения и ограничен лишь соп-

Рис. 10.1. Секционирование электрических сетей

а – секционный выключатель включен, б – секционный выключатель отключен

ротивлением генераторов и трансформаторов соответствующих энергоблоков.

Если выключатель Q отключен, в цепь КЗ дополнительно включается сопротивление линий. Ток КЗ от генераторов G1 и G2 при этом резко снижается по сравнению с предыдущим случаем. В месте секционирования образуется так называемая точка деления сети. В мощной энергосистеме с большими токами КЗ таких точек может быть несколько.

  • Блочное соединение генератор – трансформатор и генератор – трансформатор – линия исключает поперечную связь между источниками и снижает токи КЗ (рис.10.2)

  • Раздельная работа трансформаторов на шинах низшего напряжения подстанций (рис. 10.3.), а также в системе собственных нужд электростанций и ПС увеличивает сопротивление цепи КЗ и снижает токи КЗ. Однако в этом

Рис. 10.2. Применение блочных схем G – T на электростанциях

случае отказ от непосредственной параллельной работы трансформаторов имеет свои отрицательные последствия: разные уровни напряжения по секциям. Неравномерная загрузка трансформаторов и т.п.

  • Применение трансформаторов с расщепленной обмоткой НН также ограничивает токи КЗ. Так как их сопротивление в режиме КЗ почти в 2 раза больше. Чем у трансформаторов с теми же номинальными параметрами без расщепления обмотки НН (рис. 10.4.)

Рис. 10.3. Раздельная и параллельная работа трансформаторов на ПС

Рис. 10.4. Применение трансформаторов с расщепленной обмоткой НН

Рис. 10.5. Трехфазный бетонный реактор 10 кВ, 630 А с вертикальным расположением фаз

  • К специальным средствам ограничения токов КЗ в первую очередь относятся тоокограничивающие реакторы. Реакторы служат для ограничении токов КЗ в мощных электроустановках, а также позволяют поддерживать определенный уровень напряжения при повреждениях за реакторами.

Основная область применения реакторов – электрические сети напряжением 6 -10 кВ, иногда используются в установках 35 кВ и выше, а также при напряжении ниже 1000 В.

Реактор представляет собой индуктивную катушку без сердечника, поэтому его индуктивное сопротивление постоянно и не зависит от протекающего тока. В настоящее время широкое применение получили токоограничивающие бетонные реакторы с алюминиевой обмоткой типа РБ (рис. 10.5.). бетонные реакторы выпускаются на номинальные токи до 4000А и изготовляются для вертикальной, горизонтальной и ступенчатой установки.

Токоограничивающие реакторы применяются на станциях типа ТЭЦ:

а) между секциями ГРУ (секционные реакторы) – реактор LRK (рис.10.6, а);

б) для питания местных потребителей от сборных шин ГРУ (линейные LR1 и групповые LR2 реакторы) (рис. 10.6, а);

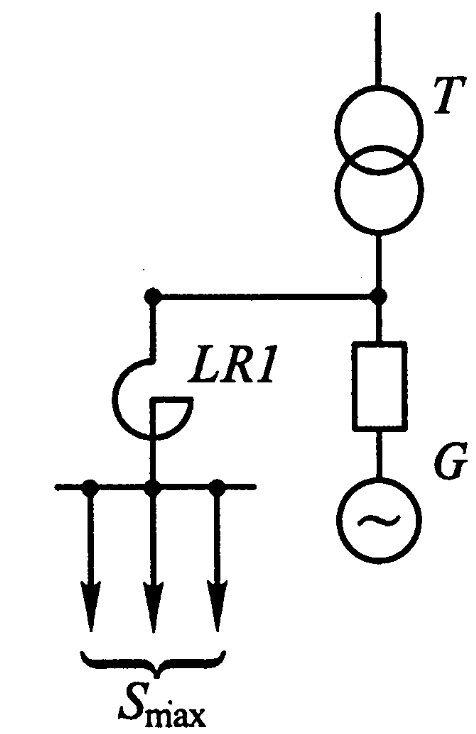

в) для питания местных потребителей от блочных ТЭЦ через реактированные отпайки (рис.10.6, б);

г) в цепях вводов низшего напряжения понижающих трансформаторов на подстанциях (рис.10.6, в)

а б в

Рис. 10.6. Схемы подключени токоограничивающих реакторов

а) на ТЭЦ, имеющих ГРУ, б) на ТЭЦ блочного типа, в) на подстанциях

Поддержание более высокого уровня остаточного напряжения благоприятно сказывается на потребителях электроэнергии, питающихся от того же источника, что и поврежденная цепь. Однако по условиям работы электроустановки в нормальном режиме чрезмерно увеличивать сопротивление реактора нельзя из-за одновременного увеличении я потери напряжения и тепловых потерь в реакторе при протекании рабочего тока.

  • В случаях, когда требуется значительное ограничение токов КЗ используются безынерционные токоограничивающие устройства (БТУ), способные ограничить как установившийся, так и ударный ток КЗ. БТУ состоят из той или иной комбинации линейных, нелинейных и пороговых элементов.

  • Кроме того, в последнее время в электроэнергетике начинается внедрение сверхпроводниковых токоограничивающих устройств, которые обладают нелинейной ВАХ (нелинейным сопротивлением), позволяющим эффективно ограничивать токи КЗ. Сверхпроводящие ограничители аварийных токов могут использоваться взамен масляных выключателей, бетонных реакторов, силовых плавких вставок, пиротехнических защитных устройств, превосходя последние как по техническим параметрам (скорость срабатывания в диапазоне миллисекунд, значительный выигрыш по энергопотреблению), так и по функциональным возможностям (допускают плавное дистанционное регулирование напряжения, способствуют увеличению пропускной способности электросетей, увеличению числа потребителей энергосистемы без включения дополнительных коммутирующих устройств и трансформаторов).
