2.3. Генератор тактових імпульсів

Генератор тактових імпульсів (ГТІ) КР1810ГФ84 призначений для керування ЦП КР1810ВМ86 і периферійними пристроями, а також для синхронізації сигналів READY з тактовими сигналами ЦП і сигналів интерфейсної щини Multibas. Генератор тактових імпульсів (мал. 2.3.1, 2.3.2) включає схеми формування тактових імпульсів (OSC,CLK, РCLK), сигналу скидання (RESET) і сигналу готовності (READY).

Схема формування тактових імпульсів виробляє сигнали: СLК – тактової частоти для ЦП КР1810ВМ86, PCLK – тактової частоти для керування периферійними БІС, OSC – тактову частоту генератора, що задає, необхідні для керування пристроями, що входять у систему, і для синхронізації. Сигнали синхронні, їхні частоти зв'язані співвідношенням: у режимі внутрішнього генератора і у режимі зовнішнього генератора. Сигнали можуть формуватися з коливань основної частоти кварцового резонатора, що підключається до входів XІ, Х2, чи третьої гармоніки кварцового

резонатора, виділюваної LC – фильтром чи від зовнішнього генератора, що підключається до входу ЕFI.

Вибір режиму функціонування визначається потенціалом на вході F/С. Якщо цей вхід підключений до "землі", то ГТІ працює в режимі формування сигналів від внутрішнього генератора (SGN), якщо на F/C подається високий потенціал - то в режимі формування сигналів від зовнішнього генератора.

Схема формування сигналу скидання RESET має на вході тригер Шмітта, а на виході - тригер, що формує фронт сигналу RESET по зрізі СLК. Звичайно до входу RES підключається RC – ланцюг, що забезпечує автоматичне формування сигналу при включенні джерела живлення (мал. 2.3.3).

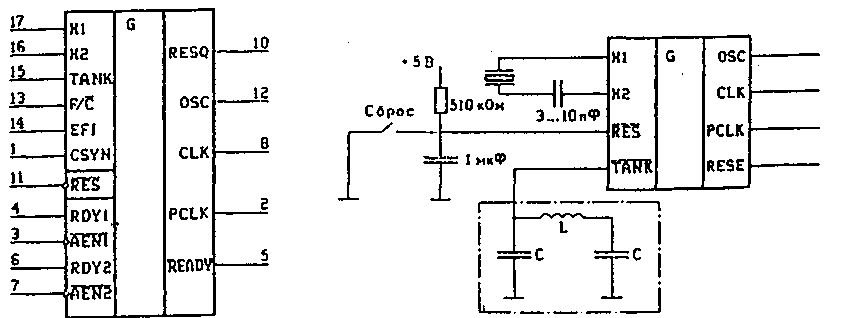

Мал. 2.3.1 Умовне графічне зображення ГТІ

Мал. 2.3.2 Схема підключення до ГТІ кварцового резонатора

Схема формування тактових імпульсів має спеціальний вхід синхронізації (CSYNC), за допомогою якого можливо синхронізувати роботу декількох ГТІ, що входять до системи. Така синхронізація виконується за допомогою двух D – тригерів по входам CSYNC і EFI (мал. 2.3.3). Випливає , що якщо ГТІ працює в режимі зовнішнього генератора, то внутрішній генератор може може працювати незалежно (вхід OSC незалежний від CLK і РСLK, і асинхронен їм).

Мал. 2.3.3. Схема формування сигналу CSYNC

Схема формування сигналу готовності (READY). Вхідний сигнал READY

ЦП КР1810ВМ86 використовує для підтвердження готовності до обміну. Високий рівень напруги на вході вказує на наявність данних на ШД. Схема формування цього сигналу в ГТІ побудована так, щоб спростити включення системи в інтерфейсну шину стандарту Multibas, і має дві пари ідентичних сигналів RDY 1, RDY 2 і AEN 1, AEN2, об’эднаних схемою АБО. Сигнали RDY формуються елементами, що входять в систему, і свідчать про готовність до обміну.Сигнали AEN дозволяють формування сигнала READY по сигналам RDY, підтверджуючи адресацію до адресованого елементу.

2.4.Буферні регістри кр580ир82

2.4.1 Загальні відомості

Буферні регістри використовуються для організації запоминаючих буферів, адресних защіпок, портів вводу, мультиплексорів. Буферні регістри складаються з восьми інформаційних тригерів (Т) з вихідними схемами (SW) із трьома станами, загальними сигналами запису інформації STB і керування вихідними схемами ОЕ. У буферному регістрі ИР82 до вихідних схем підключені прямі виходи інформаційних тригерів.
