Вихідні дані асинхронного двигуна.
Числа фаз обмоток статору і ротору , тобто рівні
Лінійна напруга на фазі статору .
Потужність, кВт
Pn=16;
Номінальна частота обертання, об/хв
nn=1465;
Частота обертання магнітного поля n0, об/хв
n0=1500;
Перевантажувальна здатність
lam=2.3;
ПАРАМЕТРИ СТАТОРУ
Коефіціент потужності номінальний та при холостому ході
cosfnom=0.88; cosf0=0.39;
Номінальний струм статору, А
I1n=42.5;
Струм намагнічування при холостому ході, А
I10=30.6;
Активний опір фази статору, Ом
r1=0.281;
Індуктивний опір фази статору , Ом
x1=0.374;
ПАРАМЕТРИ РОТОРУ
Номінальна ЕРС фази ротору (ЕРС на кільцях розімкненого ротору), , В
Ernom=228;
Номінальний струм , А
I2n=46.3;
Активний опір фази ротору , Ом
r2=0.105;
Індуктивний опір фази статору, , Ом
x2=0.24;
Момент інерції, , кг/м2
J=0.103;
Номер схеми включення на динамічне гальмування згідно до табл 1
ind=4;
Розрахунок. Розрахунок.
Частина1. Параметри заступної схеми асинхронного двигуна та статичні механічні характеристики
Вид заступної схеми приведений на рисунку.
Рисунок 1 – Заступна схема асинхронного двигуна при його живленні від джерела напруги
Коефіцієнт приведення опорів вторинної обмотки до первинної і параметри схеми :
(1)
де - числа фаз статору і ротору, а оскільки - вимірюється міх кільцями ротору і є лінійною, то є лінійною ЕРС фази статору.
kr=(0.95*380/Ernom)^2
ke=sqrt(kr)
kr =
2.5069
ke =
1.5833
Опори заступної схеми. При обчисленні опору намагнічуючого контуру прийнята фазна ЕРС статору як
(2)
x21=kr*x2
r21=kr*r2
xk=x1+x21
x0=0.95*220/I10
Номінальний опір ротора
Ом (3)
R2nom=Ernom/I2n/sqrt(3)
Механічна характеристика асинхронного двигуна традиційно представляється у вигляді залежності моменту від ковзання двигуна М(s).
Ковзання , навпаки ,.
sn=(n0-nn)/n0
x21 =
0.6017
r21 =
0.2632
xk =
0.9757
x0 =
6.8301
Вид характеристики визначається формулою Клосса
. (4)
Де sk - критичне ковзання
(5)
sk=r21/sqrt(r1^2+xk^2)
R2nom =
2.8431
Мк - критичний момент, Нм
(6)
w0=n0*pi/30;
q=2*r1/sqrt(r1^2+xk^2)
q =
0.5535
sn =
0.0233
U1f=220;
Mk=3*U1f^2/2/w0/(r1+sqrt(r1^2+xk^2))
Mk =
356.5353
sk =
0.2593
(Перевірка перевантажувальної здатності:
l=Mk/(Pn*1e+3*30/pi/nn)
l =
3.4186
sk =
0.2593
порівняти із табличною
lam nk =
1.1111e+003
По формулах слід побудувати таблиці значень характеристик (природню та штучні), а самі характеристики зображувати графічно на міліметрівці. При побудові реостатної характеристики слід врахувати опір роторного ланцюга . Прийнято
Механічні характеристики
s=[-2:0.03:2];
ni=n0.*(1-s);
% Природня характеристика
M=(2+q)*Mk./(s/sk+q+sk./s);
I_2=U1f./sqrt((r1+r21./s).^2+xk^2);
% Характеристика при снижении напряжения 0,7U1f
U1i=0.7*U1f;
Mki=3*U1i^2/2/w0/(r1+sqrt(r1^2+xk^2));
Miu=(2+q)*Mki./(s/sk+q+sk./s);
I_2iu=U1i./sqrt((r1+r21./s).^2+xk^2);
% Реостатная характеристика
r_2i=r21+0.3*R2nom* kr;
ski=r_2i/sqrt(r1^2+xk^2);
Mir=(2+q)*Mk./(s/ski+q+ski./s);
I_2ir=U1f./sqrt((r1+r_2i./s).^2+xk^2);
kharM1=figure;
figure(kharM1);
kharI1=figure;
plot (M, ni,'k-', Miu, ni, 'r-',Mir, ni,'r--')
grid on
Xlabel(' m, h m')
ylabel('n, ob/xv')

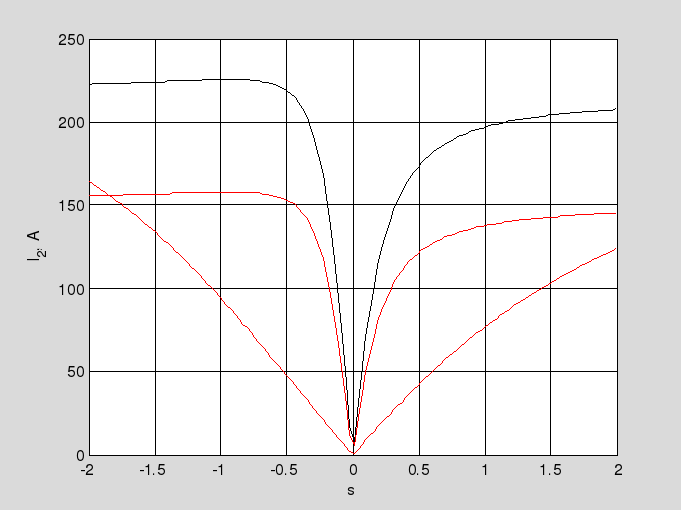

Електромеханічні характеристики
figure(kharI1);
plot (s, I_2,'k-', s, I_2iu, 'r-', s, I_2ir, 'r--')
grid on
ylabel(' I_2, A')
Xlabel('s')
xmu =
Columns 1 through 6
15.3366 15.3366 14.4715 13.1983 11.7974 10.5193
Columns 7 through 10
9.4548 8.5752 7.8387 7.2141
На обох графіках такі позначення - природня харакетристика на графіку – суцільна чорна лінія, суцільна червона лінія – характеристика при зниженні напруги статору до 0,7 U1ф, а переривчаста червона лінія – реостатна характеристика при введені в фазу ротора додаткового опору .
При механічна характеристика близька до лінійної залежгності, , а в області великих ковзань має гіперболічний характер . При момент набуває максимальних значень, причому в руховому режимі () відповідне значення критичного моменту , ніж в генераторному режимі (). Різниця моментів оцінюється кількісно
(7)
Пояснення виду механічної характеристики асинхронного двигуна полягає в аналізі залежностей моменту двигуна від струму ротора і потоку двигуна ().
(8)
Т. ч. залежність моменту від ковзання визначається характером зміни потоку, струму ротора і при змінах ковзання.
Розглядаючи залежність можна переконатися, що в області рухового режиму струм ротора монотонно зростає, прагнучи при до асимптоти . В генераторному режимі легко виявляється максимум , відповідний до , причому струм ротора при прагне до тієї ж асимптоти, що і в руховому режимі. Подібний вид має і залежність струму статора ( у режимі хх ).Залежність від ковзання можна отримати за допомогою схеми заміщення, як: . Отже, при зростанні модуля ковзання монотонно убуває, прагнучи при до нуля.
Якщо прийняти, що магнітний потік можна дійти висновку, що момент двигуна при малих ковзаннях, де міняється повільно, повинен зростати при збільшенні ковзання приблизно пропорційно струму . В області ж великих ковзань, навпаки, струм і змінюється мало, тоді момент долджен знижуватися приблизно за тим же законом, що і . Максимум моменту настає при ковзанні, якому відповідає умова .
Насправді ж ЕРС і магнітний потік двигуна при роботі в руховому режимі у міру зростання навантаження і зв"язаного з ним падіння напруги в колі статора знижуються. Це зниження носить монотонний характер і додається до розглянутого вище впливу змін , не міняючи характеру залежності . Наявність максимуму струму в кривій в області генераторного режиму пояснюється тим, що у зв'язку із зміною фази струму статора і падіння напруги на опорі ЕРС двигуна і потік в області малих ковзань продовжують зростати і перевищують значення, відповідні ідеальному холостому ходу. При великих ковзаннях визначальним стає падіння на опорі , тут ЕРС і потік знижуються аналогічно зниженню ЕРС і потоку в руховому режимі роботи. Цим обумовлені максимум ЕРС і потоку в генераторному режимі і відповідний йому максимум струму ротора, і, як наслідок, максимум моменту в генераторному режимі більший, ніж в руховому.
Частина 2. Характеристики асинхронного двигуна в режимах динамічного гальмування
З живленням АД від джерела струму тісно пов'язане режим динамічного гальмування АД. Цей режим обумовлений живленням обмотки статора постійним струмом, при цьому магнітне поле статора нерухоме і ротор гальмується в постійному магнітному полі. Постійний струм статора при цьому не пов'язаний індуктивно з ротором. Динамічне гальмування двигуна з самозбудженням є простим, економічним і ефективним способом збільшення діапазону регулювання швидкості при спуску вантажів, тому його застосування інтенсивно розширюється.
Схема включення АД на динамічне гальмування:
Рисунок 2 - Включення АД на динамічне гальмування, еквівалентна заступна схема режиму і відповідна їй векторна діаграма
При розрахунку живлення обмотки статора постійним струмом Iп приводиться до еквівалентної схеми живлення від трифазного струму I1экв. Умовою такого эквивалентирования є рівність МДС, cоздаваемых постійним струмом Iп при вибраній схемі з'єднань обмотки статора при гальмуванні і еквівалентним змінним струмом I1.
МДС системи трифазного струму I1экв визначається відомою з теорії машин змінного струму формулою
, відповідно, МДС при живленні від джерела постійного струму і включенні за заданою схемою гальмування прирівнюється до Fэкв, звідки виходять співвідношення I1экв, приведені в таблиці 1:
Таблиця 1 - Можливі схеми включення обмоток статора АД на динамічне гальмування
Слід мати на увазі, що при динамічному гальмуванні
а основні співвідношення згідно до схеми рис.3 та векеторної діаграми рис.2 мають вигляд
звідки
(9)
Тому на базі формул (9) будується подальший алгоритм розрахунку процесу.
Подальший алгоритм розрахунку вірізняється тим, що як вихідний аргумент приймається не зміна ковзання, як раніше, а зміна насичення контура Г- образної схеми заміщення (її вхідного намагнічуючого опору), що має місце при динамічному гальмуванні, а потрібні нам значення ковзання, струму і моменту розраховуються.
Критичний момент та криртичне ковзання при динамічному гальмуванні визначаються як
Заступна схема при динамічному гальмуванні (живленні двигуна від джерела струму)
Рисунок 3 – Заступна схема асинхронного двигуна при його живленны выд джерела струму
Алгоритм розрахунку режиму динамічного гальмування
Універсальна характеристика намагнічування АД у в.о. → → →
→ → → →
→ (10)
Примусове динамічне гальмування із величиною постійного струму 3I10 .
Згідно до табл. 1 введіть номер схеми включення обмотки статору на динамічне гальмування
switch ind
case 1
ki=0.816
case 2
ki=0.707
case 3
ki=0.943
case 4
ki=0.816
case 5
ki=0.707
case 6
ki=1.632
otherwise
disp('невірно задано номер схеми')
end
ki =
0.8160
R11 =
1.2220
I1экв визначається за таблицею еквівалентування (табл. 1) для заданої схеми включення на динамічне гальмування
Еквівалентний струм при динамічному гальмуванні, А
I1e=ki*3*I10
I1e =
74.9088
Нижче наведено табличний алгоритм розрахунку динамічного гальмування для розглядуваного випадку
Таблиця 2
Общие данные для любых токов возбуждения |
Данные для принятого постоянного тока возбуждения |
||||||||
Кривая намагничивания |
Вспомогат. расчеты |
|
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
0,2 |
0,26 |
|
|
|
|
|
|
|
|
0,4 |
0,52 |
|
|
|
|
|
|
|
|
0,6 |
0,736 |
|
|
|
|
|
|
|
|
0,8 |
0,895 |
|
|
|
|
|
|
|
|
1,0 |
1,0 |
|
|
|
|
|
|
|
|
1,2 |
1,07 |
|
|
|
|
|
|
|
|
1,4 |
1,122 |
|
|
|
|
|
|
|
|
1,6 |
1,163 |
|
|
|
|
|
|
|
|
1,8 |
1,196 |
|
|
|
|
|
|
|
|
2,0 |
1,223 |
|
|
|
|
|
|
|
|
Стовпці 1 і 2 таблиці є універсальною кривою намагнічування АД у в.о.
Характеристика намагничівання у в.о
.I_0=[0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2];
E_f1=[0.26 0.52 0.736 0.895 1 1.07 1.122 1.163 1.196 1.223];
Стовпці 3 і 4 Намагнічуючий струм в А та ЕРС фази статору у В
де I10 – номинальний струм намагнічування статору,
U1n=380;
Imu=I10.*I_0
Efc=0.95*U1n.*E_f1
Imu =
Columns 1 through 6
6.1200 12.2400 18.3600 24.4800 30.6000 36.7200
Columns 7 through 10
42.8400 48.9600 55.0800 61.2000
Efc =
Columns 1 through 6
93.8600 187.7200 265.6960 323.0950 361.0000 386.2700
Columns 7 through 10
405.0420 419.8430 431.7560 441.5030
Стовпець 5 – реактивний опір намагнічуючого кола Хг1
,
Опір намагнічуючого контуру, який відповідає характеристиці намагнічування xmu=Efc./Imu
sk1 =
3.0172
Стовпець 6
z1=I1e^2.-Imu.^2
z1 =
1.0e+003 *
Columns 1 through 6
5.5739 5.4615 5.2742 5.0121 4.6750 4.2630
Columns 7 through 10
3.7761 3.2142 2.5775 1.8659
z2=1+2*x21./xmu
z2 =
Columns 1 through 6
1.0785 1.0785 1.0832 1.0912 1.1020 1.1144
Columns 7 through 10
1.1273 1.1403 1.1535 1.1668
I_2dt=sqrt(z1./z2)
I_2dt =
Columns 1 through 6
71.8913 71.1630 69.7807 67.7737 65.1326 61.8496
Columns 7 through 10
57.8769 53.0915 47.2705 39.9893
Стовпець7
r_2n=sqrt((Efc./I_2dt).^2-x21^2)
r_2n =
Columns 1 through 6
1.1587 2.5684 3.7597 4.7291 5.5098 6.2163
Columns 7 through 10
6.9724 7.8850 9.1139 11.0241
Стовпці 8 Швидкість на природній характеристиці у об/хв
ne=r21./r_2n.*n0
ne =
Columns 1 through 6
340.7699 153.7340 105.0186 83.4916 71.6623 63.5179
Columns 7 through 10
56.6293 50.0753 43.3233 35.8164
Столвпeць 9 момент у Нм:
Mdt=-3.*(I_2dt).^2.*r_2n./w0
Mdt =
Columns 1 through 6
-114.3715 -248.4075 -349.6477 -414.8644 -446.4091 -454.1555
Columns 7 through 10
-446.0624 -424.4754 -388.9427 -336.6924
Динаміка асинхронного приводу (без урахування електричної постійної часу), визначається відповідно до основного рівняння приводу як:
,
Звідки визначається закон зміни швидкості при перехідному процесі
– механічна постійна часу. Час протікання перехідного процесу (гальмування і ін.) виявляється відповідно до функції критичної величини ковзання sk, тобто параметрів АД. Ця чудова властивість АД знаходить своє пояснення в самому виді механічної характеристики АД, що має екстремум в критичній точці. Існує мінімум часу протікання перехідного процесу при варіації параметрів роторного кола.
У режимі динамічного гальмування (, час гальмування визначається як. Мінімальний час при
Приведений оптимальний опір роторного кола і розрахований з нього оптимальний гальмівний опір роторного кола для режиму динамічного гальмування, Ом:
R_2dtopt=0.407*sqrt(r1^2+(x1+x21)^2)
R_2dtopt =
0.4132
R2dobdt=(R_2dtopt-r21)/kr
R2dobdt =
0.0598
Постіна часу динамічного гальмування , сек
Tdt=J*w0/abs(max(Mdt))/0.407
Tdt =
0.3476
Критичний момент при динамічному гальмуванніу порівняннііз критичним моментом на природній харакетристиці:
abs(max(Mdt))
Mk
ans =
114.3715
Mk =
356.5353
Час гальмування мінімальний, с :
(1.5*0.407+1/4/0.407)*Tdt
ans =
0.4257
Стовпець 10 . Перерахунок штучної реостатної характеристики для оптимального опору гальмування
.
ndti=ne.*(R_2dtopt/r21)
Mdtr=(-3.*(I_2dt).^2).*r21./(w0.*(ndti./nn))
ndti =
Columns 1 through 6
534.9670 241.3436 164.8664 131.0716 112.5010 99.7153
Columns 7 through 10
88.9011 78.6122 68.0123 56.2273
Mdtr =
Columns 1 through 6
-71.1539 -154.5416 -217.5260 -258.0992 -277.7241 -282.5434
Columns 7 through 10
-277.5084 -264.0785 -241.9726 -209.4661
Побудова характеристик режиму динамічного гальмування – механічні у в.о. чорна – природня, а червона - оптимальна реостатна:
kharmdt=figure;
figure(kharmdt);
plot (Mdt, ne,'k-',Mdtr, ndti, 'r-' )
grid on
