6.6 Дугогасительные камеры выключателей постоянного тока
6.6.1 Общие положения
Гашение дуги в выключателях постоянного тока происходит в камере с воздушной средой и применением магнитного дутья.
Камеры обычно выполняют из двух асбосцементных стенок. Пространство между стенками перегородками разделено на щели, в которые втягивается дуга.
Катушки магнитного дутья расположены с наружной стороны камеры и включены последовательно в цепь силового тока. Кроме этого катушки расположены так, что создаваемый током магнитный поток, воздействуя на дугу как на проводник, выталкивает ее вверх камеры. Поэтому чем больше ток, тем сильнее дутье.
6.6.2 Продольно-щелевая камера (ваб-28)

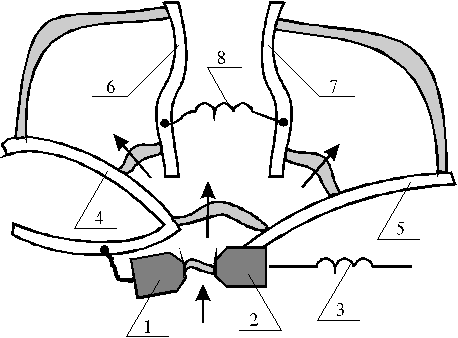

Рис. 6.23
При расхождении контактов подвижного 1 и неподвижного 2, образуется дуга с током I. Дуга, взаимодействуя с магнитным полем катушки магнитного дутья 3, выталкивается на главные рога 4 и 5.
Далее магнитное дутье выталкивает дугу на вспомогательные рога 6 и 7. Благодаря этому включается вспомогательная катушка магнитного дутья 8.
Под действием катушек 3 и 8 дуга втягивается еще выше, где получает дальнейшее удлинение. Соприкасаясь с холодными слоями воздуха, стенками и перегородками камеры дуга гаснет.
Недостаток — невозможно растянуть дугу на большую длину ( IОТКЛ 15 кА).
6.6.3 Продольно-щелевая камера системы Петрова (ваб-43)

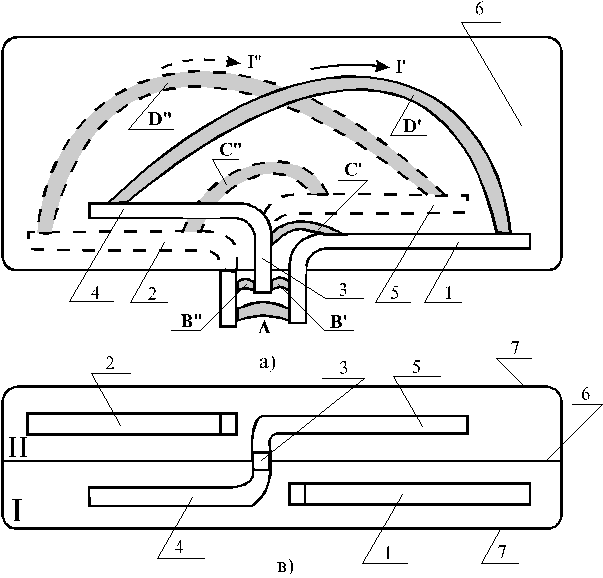

Вся камера, ограниченная стенками 7, разделена на секции I и II перегородкой 6. В каждой секции по два дугогасительных рога: в I — 1 и 4, во II — 2 и 5. На рис.6.24, а рога 2 и 5 показаны пунктиром, так как они находятся за перегородкой 6.
Рис.6.24
Дуга загорается между рогами 1 и 2 (дуга А на рис.6.24,а). Достигая стержня 3, она делится на две части B’ и B”. Далее каждая из частей гасится в своей камере: С’ — в I, а C” — в II.
Так как ток в дугах обеих камер направлен одинаково, то дуги притягиваются друг к другу. Поэтому траектории их практически одинаковы (дуги D’ и D”).
Благодаря этому при одних и тех же размерах дуга в камере системы Петрова растягивается до длины примерно в два раза большей. чем в обычной продольно-щелевой камере.
Камеры системы Петрова используются в выключателях ВАБ-43 (IОТКЛ 27 кА).
6.6.4. Лабиринтно-щелевая камера аб-2/4
Рис.6.25
На рис.6.25 обозначено:
1 — дугогасительные рога;
2 — стенки камеры;
3 — перегородки;
4 — пламегасительные решетки из тонких стальных пластин для охлаждения и деионизации пламени.
Благодаря такой конструкции в лабиринтно-щелевой камере дугу можно растянуть до 4,5 м (20 кА). Применяется в выключателях АБ-2/4.
Если необходимо отключить токи более 20 кА применяют два последовательно включенных выключателя. В этом случае дуга растягивается до 8 ... 9 м (35 ... 40 кА).
Дугогасительная камера выключателя ваб-49

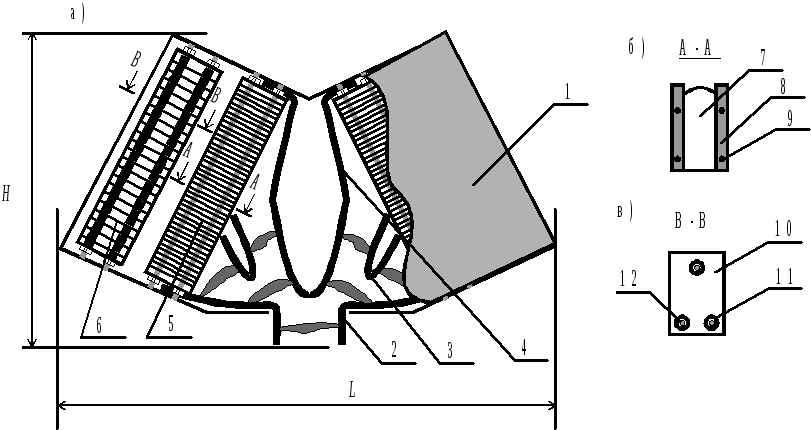

Рисунок 1— Дугогасительная камера выключателя ВАБ-49
Представляет два параллельных асбоцементных щита 1, между которыми расположены основные 2 и вспомогательные 3 и 4 рога, а также дугогасительный 5 и пламегасительный 6 блоки (рисунок 1, а).
Дугогасительный блок (рисунок 1, б) — набор из омедненных стальных пластин 7, разделенных друг от друга изоляционными пластинами 8 и стянутыми стеклопластиковыми изоляционными штырями 9. Назначение дугогасительного блока — разделить дугу на множество коротких.
Пламегасительный блок (рисунок 1, в) — набор тонких стальных пластин — жалюзей 10, разделенных изоляционными шайбами 11 и стянутыми изоляционными штырями 12. Назначение пламегасительного блока — охладить и погасить короткие дуги, которые выходят из дугогасительного блока.
Под действием поля катушки магнитного дутья дуга затягивается в камеру и поднимается вверх. При этом она удлиняется и делится вспомогательными рогами сначала на две части, а потом — на четыре. После этого дуга поступает в дугогасительный блок, где разбивается на 50 коротких дуг. Падение напряжения в каждой дуге составляет примерно 30 В. Поэтому сопротивление дуги резко возрастает. Попадая в пламегасительный блок дуга охлаждается и быстро гаснет.
Для ВАБ-49-3200/30Л и ВАБ-49-5000/30Л: Н = 715 мм, L = 780 мм.
Для ВАБ-49/1-3200/30Л и ВАБ-49-4000/30К: Н = 956 мм, L = 790 мм.
