7. Допуски і посадки різьбових з’єднань

Мета завдання: навчитись розшифровувати умовні позначення різьбових з’єднань, визначати номінальні, граничні значення середнього, внутрішнього та зовнішнього діаметрів зовнішньої та внутрішньої різьб, крок різьби, допусків, будувати схеми розміщення полів допусків різьбового з’єднання і позначати посадки, поля допусків на кресленнях.

Вихідні дані: умовне позначення різьбового з’єднання.

Порядок виконання.

7.1. Розшифрувати умовне позначення різьбового з’єднання, зазначивши тип різьбового з’єднання, крок різьби, діаметр, посадку та її характер, поля допусків на зовнішній, внутрішній та середній діаметри внутрішньої і зовнішньої різьб.

7.2. Визначити номінальні значення діаметрів і крок різьби за таблицями стандартів (ГОСТ 8724-81, 9150-81, 24705-81, 24706-81), крок різьби треба визначати якщо він не вказаний в умовному позначенні різьбового з’єднання (Додатки XIV та XV [8]).

7.3. Визначити за таблицями стандартів (ГОСТ 16093-81, 4608-81, СТСЭВ 306-76, 305-76) граничні відхилення (es, ei, ES, EI) на зовнішні (d, D), середні (d₂, D₂) і внутрішні (d₁, D₁) діаметри зовнішньої та внутрішньої різьб (табл.5, 6 і 7 [7]).

7.4. Визначити граничні діаметри зовнішньої (d_max, d_min, d₂_max, d₂_min, d₁_max) та внутрішньої (D_min, D₂_max, D₂_min, D₁_max, D₁_min) різьб і допуски (T_d, T_d₂, T_D₂, T_D₁).

; ;

;

; ;

; .

7.5. Побудувати схему розміщення полів допусків різьбового з’єднання. Для цього необхідно провести горизонтальну лінію, яка визначатиме положення середніх діаметрів (d₂, D₂) і відкласти на цій лінії у певному масштабі крок різьби Р.

Потім цей відрізок необхідно поділити навпіл і через т.1, 2, 3 провести прямі лінії під кутом 60⁰ (для метричної різьби, тому що кут профілю такої різьби становить 60⁰). Відстань між точками перетину цих ліній 4 і 5 по вертикалі називається висотою (Н) початкового трикутника.

Вершину верхнього трикутника 124 відсікають на відстані від вершини і проводять горизонтальну лінію, яка відповідатиме номінальним зовнішнім діаметрам (d, D). Висоту нижнього трикутника 235 треба поділити навпіл і через цю точку провести горизонтальну лінію, яка відповідатиме положенню внутрішніх діаметрів (d₁, D₁). Горизонтальні лінії, які відповідають номінальним зовнішнім (d, D), середнім (d₂, D₂) і внутрішнім (d₁, D₁) діаметрам, служать початком відліку відповідних відхилень. Тому наступний етап побудови схеми розміщення полів допусків – це відкласти від цих ліній половину відповідних відхилень у тому ж

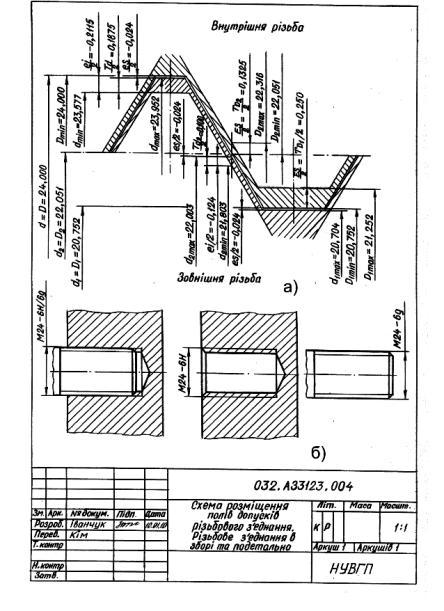

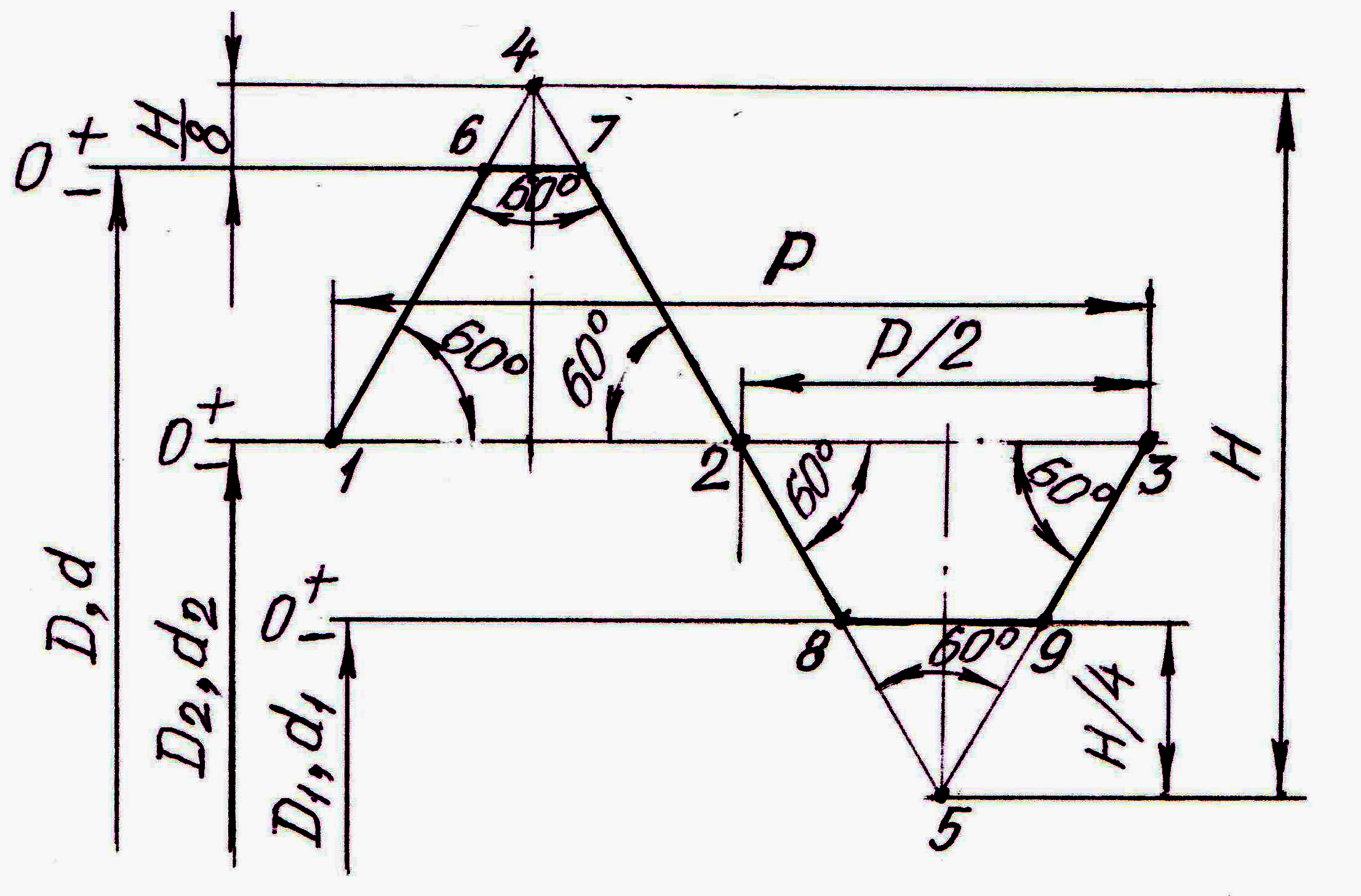

Рис.7.1. Побудова схеми розміщення полів допусків

різьбового з’єднання

масштабі, що і крок різьби і через ці точки провести лінії паралельно номінальному профілю різьби 1672893, що визначатимуть нижні і верхні границі полів допусків для відповідних діаметрів різьбового з’єднання. Після цього необхідно на схемі позначити всі параметри, які визначені в п.7.4.

7.6. Накреслити різьбове з’єднання в зборі та подетально із зазначенням параметрів, посадок і полів допусків.

Приклад виконання.

Вихідні дані: умовне позначення різьбового з'єднання М24-6Н/6g.

1. Розшифровуємо умовне позначення параметрів і посадки різьбового з'єднання. Метричне різьбове з'єднання з крупним кроком нормальної довжини згвинчування та з номінальним значенням зовнішнього діаметра 24 мм, поле допуску різьби гайки 6Н (поле допуску середнього діаметра 6Н і поле допуску внутрішнього діаметра 6Н), поле допуску різьби болта 6g (поле допуску середнього та зовнішнього діаметрів 6 g).

2. За табл.4.22 [5], додаток XIV [8], визначаємо крок різьби , а за табл.4.24 [5], додаток XV [8] – середні діаметри ; внутрішні діаметри .
