В. Создание компонента.
1.Откройте менеджер библиотек Library Executive среды P-CAD . После его открытия зайдите в меню Component -> New, в открывшемся диалоге выберите созданную вами библиотеку (в дальнейшем в неё будет помещён создаваемый компонент).
2. В открытом окне Component Information (рисунок 3.8) нажмите кнопку Select Pattern и в открывшемся окне обозревателя выберите требуемый(созданный вами) корпус.
рисунок 3.8
3.Перед выбором символа компонента в окне Component Information (рисунок 3.8) корректно заполните следующие поля. В поле Number of Gates введите число однотипных секций в вашем компоненте (во всех заданиях одна). В поле RefDef Prefix введите префикс позиционного обозначения вашего элемента (например, для цифровой микросхемы DD для аналоговой DA, для резистора R, для конденсатора С). После этого нажмите кнопку Select Symbol и в открывшемся окне обозревателя выберите требуемый (созданный вами) символ.

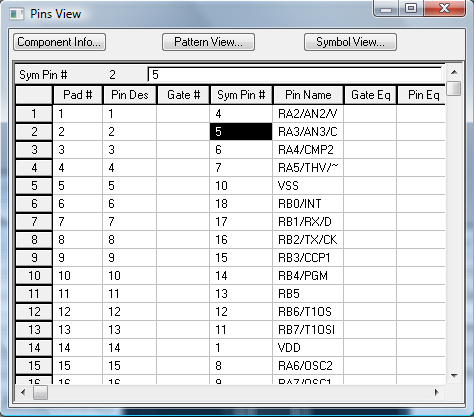

4. Для заполнения «таблицы упаковки» в окне Component Information (рисунок 3.8) нажмите кнопку Pins View, после это откроется таблица показанная на рисунке 3.9. Если символ и корпус были созданы корректно, то таблица будет частично заполнена. Колонки таблицы имеют следующие назначения PAD# - номер контактной площадки, Pin Des - позиционное обозначение вывода на символе (если символ создан правильно, то принимает значение соответствующее Default Pin Des), Gate - номер секции, Sym Pin # - порядковый номер вывода у символа, Pin Name - наименование вывода символа (если символ создан правильно, то принимает значение соответствующее Default Pin Name),
рисунок 3.9
Gate Eq - атрибут отвечающий за эквивалентность секций(если секция одна, то прописывается 1), Pin Eq – поле, указывающие на эквивалентность выводов, Elec Type - поле содержащие атрибут для электрического типа вывода.
При заполнении данной таблицы обычно приходится PAD# приводить в соответствия с Default Pin Des, в поле Gate вводить номер секции, к которой принадлежит вывод, заполнять поля Gate Eq и Pin Eq. Произведите заполнение данной таблицы в соответствии с заданием.

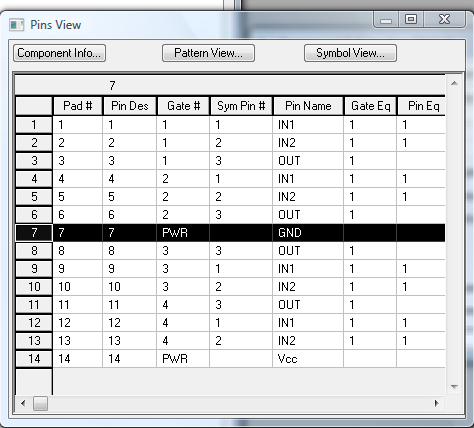

5. Если по заданию у создаваемого компонента имеются скрытые выводы, то есть выводы, которые отсутствуют в графике символа, но реально имеются у компонента и подключаются к конкретным электрическим цепям в проекте, например к цепям питания GND и Vcc (рисунок 3.10 строка 7), то их следует создавать, учитывая некоторые особенности. Особенностью заполнения в «таблицы упаковки» для таких выводов является то, что в столбце Gate вместо номера секции указывается PWR, в столбце Sym Pin # нечего не указывается (вывода у символа нет), так же не заполняется, столбцы Gate Eq и Pin Eq не заполняются. А в столбце Pin Name указывается имя цепи, к которой в проектах этот вывод будет автоматически подцепляться.
6. Сохраните компонент, но перед этим, как и в предыдущих пунктах проверьте его, используя туже команду. Далее сохраните компонент зайдя в меню Component -> Save Es, и в появившемся окне укажите название компонента в соответствии с заданием (внимание компонент можно сохранить только в ту библиотеку, где находятся его символ и корпус).
рисунок 3.10.
Форма отчётности.
В качестве отчёта по данной работе студент обязан предоставить преподавателю файл библиотеки(*.lib), содержащий, созданный в ходе выполнения данной работы компонент. После этого преподаватель должен задать несколько вопросов по теме выполненной работы. Далее файл сохраняется для создания общего отчёта по лабораторным работам.
