Исходные данные

1. Конструкция пола и настила: пол – кирпич на ребро по песчаной подсыпке толщиной 30 мм; настил – сборные железобетонные плиты.

2. Постоянная нормативная нагрузка на перекрытие этажа q^н=4,1 кПа.

3. Полезная нормативная нагрузка на перекрытие этажа p^н=22,8 кН/м².

4. Высота этажа H = 7,4 м.

5. Пролет второстепенных балок l = 5,0 м.

6. Пролет главных балок L = 14,5 м.

7. Материал конструкций – сталь С255.

8. Коэффициенты надежности по нагрузке

_{Заводские соединения сварные, монтажные соединения – сварные, болтовые.}

Расчет балок настила

1. Компоновка балочной клетки

Компоновку следует производить исходя из заданных размеров балочной клетки и следующих положений:

1. Шаг балок настила (а) назначается в зависимости от типа настила и величины нагрузки – при ж/б настиле – а=1,5-3,5м;

2. Исходя из технологических требований изготовления и монтажа главной балки число шагов балок настила рекомендуется назначать так, чтобы середина главной балки была свободной;

а) четное число шагов

б) нечетное число шагов

Принимаем шаг балок настила: а) a = 1,45 м; б) a =2,9 м;

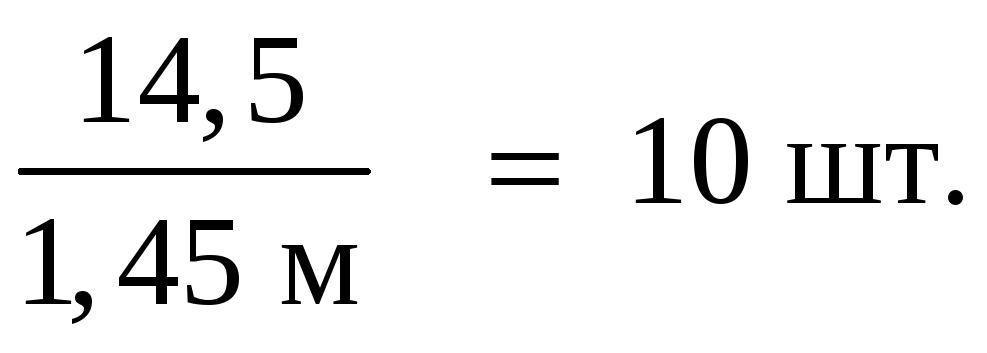

Количество балок настила: а)

б)

2. Нагрузки на перекрытие

2.1 Погонная нормативная нагрузка на балку настила.

а)

где – коэффициент надежности по назначению,

– нормативная постоянная нагрузка,

– нормативная полезная нагрузка.

б)

где – коэффициент надежности по назначению,

– нормативная постоянная нагрузка,

– нормативная полезная нагрузка.

2.2 Погонная расчетная нагрузка на балку настила.

а)

где – расчетная постоянная нагрузка,

– расчетная полезная нагрузка.

б)

где – расчетная постоянная нагрузка,

– расчетная полезная нагрузка.

Расчетная схема

3. Определение внутренних усилий

Расчетный изгибающий момент:

а)

_б)

Нормативный изгибающий момент:

а)

_б)

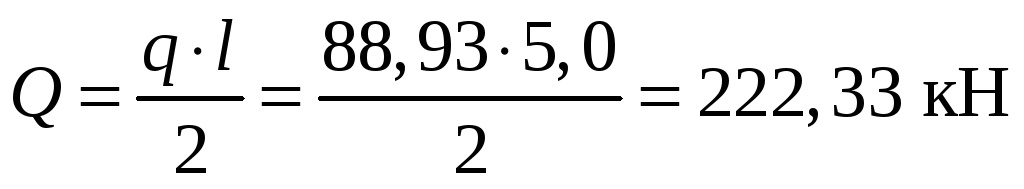

Расчетная поперечная сила:

а)

_б)

4. Предварительный подбор сечения балки настила

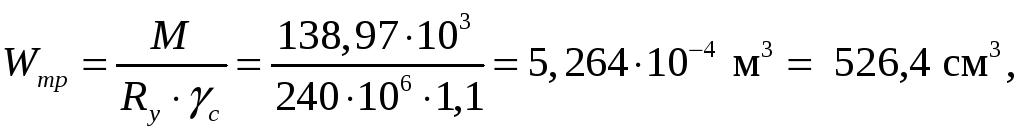

Для упругой работы стали определяем требуемый осевой момент сопротивления сечения:

а)

_б)

где – расчетное сопротивление стали по пределу текучести

(по табл. 51 СНиП II-21-81^* "Стальные конструкции" для стали С-255 принимаем )

= 1,1 – коэффициент условий работы для прокатных балок. (табл. 6^*)

а) Принимаем двутавр № 35Б1:

8,5	10060	581,7	328,6

б) Принимаем двутавр № 45Б1:

11,0	24940	1125,8	639,5

Выбор варианта компоновки балочной клетки.

а) (38,9 ∙ 5,0) ∙ 10 = 1945 кг

б) (59,8 ∙ 5,0) ∙ 5 = 1495 кг

Более экономичен вариант (б) компоновки балочной клетки. Для дальнейшего расчета принимаем вариант (б).
