Классификация нескальных грунтов (по гост 25100-82)
Таблица 9
|
Виды крупнообломочных и песчаных грунтов |
Содержание частиц разной крупности в % от массы воздушно-сухого грунта |
|
Крупнообломочные |
|
|
Грунт глыбовый (при преобладании окатанных камней – валунный) |
Масса камней крупнее 200 мм превышает 50% |
|
Грунт щебенистый (при преобладании окатанных частиц – галечниковый) |
Масса частиц крупнее 10 мм превышает 50% |
|
Грунт дресвяный (при преобладании окатанных частиц – гравийный) |
Масса частиц крупнее 2 мм превышает 50% |
|
Песчаные |
|
|
Песок гравелистый |
Масса частиц крупнее 2 мм превышает 25% |
|
Песок крупный |
То же >0,5 мм превышает 50% |
|
Песок средней крупности |
То же >0,25 мм превышает 50% |
|
Песок мелкий |
То же >0,1 мм составляет 75% и более |
|
Песок пылеватый |
То же >0,1 мм менее 75% |
П р и м е ч а н и е: 1. Для установления наименования грунта последовательно суммируют проценты содержания частиц данного грунта: сначала крупнее 200 мм, затем крупнее 10 мм, далее крупнее 2 мм и т.д. Наименование грунта принимают по первому удовлетворяющему показателю в порядке наименования в таблице. 2. Частицы крупнее 100 мм выбирают из пробы и взвешивают. Содержание более мелких частиц определяют рассевом на грохотах и ситах.
Остальные показатели физико-механических свойств грунта указывают на его состояние, фильтрационную способность и плотность сложения.
Классификация песчаных грунтов по плотности сложения
по ГОСТ 25100-82
Таблица 10
|
Виды песков |
Плотность сложения песков |
||
|
плотные |
средней плотности |
рыхлые |
|
|
По коэффициенту пористости |
|||
|
Пески гравелистые крупные и средней крупности |
е < 0,55 |
0,55 ≤ е ≤ 0,7 |
е > 0,7 |
|
Пески мелкие |
е < 0,6 |
0,6 ≤ е ≤ 0,75 |
е > 0,75 |
|
Пески пылеватые |
е < 0,6 |
0,6 ≤ е ≤ 0,8 |
е > 0,8 |
Классификация глинистых грунтов по ГОСТ 25100-82
Таблица 11
|
Группа |
Подгруппа |
Тип |
|
Осадочные несцементированные |
Осадочные, глинистые (элювиальные, пролювиальные, делювиальные, аллювиальные, ледниковые, озерные, морские) |
Выделяются по числу пластичности Ip (%): Супеси 0 < Ip ≤ 7 Суглинки 7 < Ip ≤ 17 Глины Ip > 17 |
Классификация глинистых грунтов по консистенции (ГОСТ 25100-82)
Таблица 12
|
Наименование грунтов |
Показатель текучести, IL |
|
Супеси |
|
|
твердые |
IL < 0 |
|
пластичные |
0 < IL ≤ 1 |
|
текучие |
IL > 1 |
|
Суглинки и глины |
|
|
твердые |
IL < 0 |
|
полутвердые |
0 < IL ≤ 0,25 |
|
тугопластичные |
0,25 < IL ≤ 0,50 |
|
мягкопластичные |
0,5 < IL ≤ 0,75 |
|
текучепластичные |
0,75 < IL ≤ 1 |
|
текучие |
IL > 1 |
Полное название грунта определяется при изучении и применении классификационных таблиц ГОСТ 25100-82 и сопоставления данных задания с ними. Необходимые таблицы приводятся в приложениях.

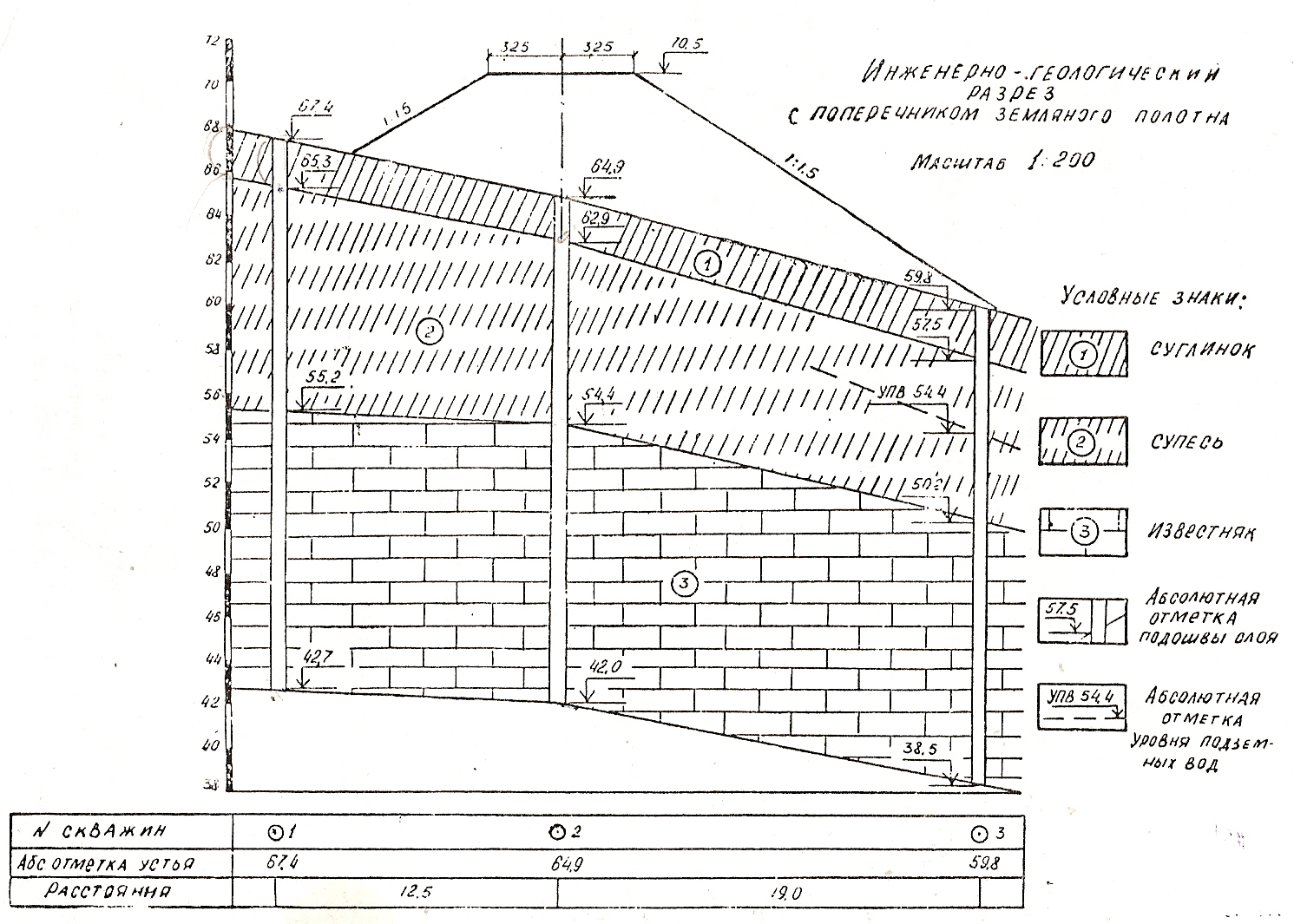

Рис. 4 Инженерно-геологический разрез с поперечником земляного полотна
