39. Кодирование постоянного запоминающего устройства. Кодирование микрокоманды с естественной адресацией

Тема: Программирование постоянного запоминающего устройства

Программирование ПЗУ осуществляется с целью задания работы микропрограммного автомата с помощью закодированной микропрограммы его работы.

Этот этап используется в дальнейшем для “прошивки”.

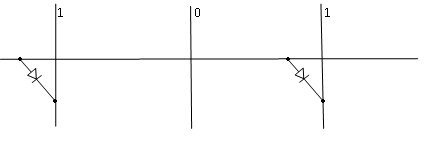

В дальнейшем вместо МС стали применять диоды:

Такой ПЗУ называется диодным.

Далее стали применять:

В этой схеме когда ПЗУ не прошито на всех эммитерах имеются сопротивление и имеются все связи между горизонтальной и вертикальной шинами. Прошивка ведется большим током, в результате в тех местах , где нужно 0 пропускается большой ток через эммитер и сопротивление перегорает. В тех местах где необходимо оставить 1, ток не пропускают, сопротивления остаются и остается логическая единица (гальваническая связь в виде диода).

Прежде чем запрограммировать, необходимо определить наличие гальванической связи в каждой ячейке. Для этого нужно знать номер ячейки и содержимое гальванических связей между вертикальными и горизонтальными вершинами. Эта операция осуществляется на основе закодированных микрокоманд, простым указаниям гальванических связей.

40. Построение функциональной схемы

Построение функциональной схемы, устройства управления, микропрограммного автомата с естественной адресацией, с кодированием совместных закодированных полями, а адресной части вертикальными, причем поле кодирования вертикально, а адресная часть тоже вертикально.

Синтез функциональной схемы МПА

Построение схемы осуществляется на основе структуры микрокоманды. Она определяет разрядность счетчика адреса, число входов дешифратора адреса, разрядность дешифратора Х (логические условия получаемых из ОЧ), разрядность числа входов дешифратора Y, и число выходов в дешифратора = числу микроопераций. Схема на основе рассмотренного примера имеет вид:

&

Схема состоит:

Из счетчика адреса СТ А, в случае естественной адресации. RG A в случае принудительной адресации, разрядность счетчика соответствует адресной части микрокоманды. Счетчик суммирующий выполняет функции счетчика микрокоманд. Синхронный вход “c” обеспечивает микрооперации суммирования.

Дешифратор адреса DC Aиспользуется для возбуждения адресных шин ПЗУ в соответствии с содержимым счетчика.

ПЗУ, хранит закодированные микрокоманды и передает их содержимое в соответствии с возбужденной адресной шиной.

Регистр микрокоманд RG МК хранит одну микрокоманду на время ее выполнения, работает противофазе с счетчиком адреса (если счетчик адреса работает, то RG не работает, и наоборот ).

DC Y, число дешифраторов = числу полей ОЧ. В случае если разрядность а поле = 1, то микрооперации минуют дешифратор и возбуждаются с появлением своей микрокоманды. В случае если в поле несколько микроопераций, то они дешифрируются в соответствии со своим кодом и по одной появляются на выходе этого дешифратора.

DC X, декодирует логические условия. ДЛУ поступает в схему вычисления обобщенного логического условия (ЛУ), которое строится следующим образом:

В результате вычисляется : x₁x₁^* + x₂x₂^* + … + x_nx_n^* = x_об.

Если проверяем ЛУ (логическое условие) х_i^* истинно , то и обобщенная ЛУ тоже истинно. То адрес следующей микрокоманды увеличивается на 1. Если обобщенное ЛУ ложно, то коммутатор К считает с адресного поля микрокоманды А₀ регистра МК, код адреса А₀ отличный от естественного порядка СТ А.

В начальный момент времени СТ А загружается в начальный адрес А_n, в котором располагаются микрокоманды. В дальнейшем задается “пуск” и устройство циклически выполняет микрокоманду, выдавая микрооперации y₁, y₂, … , в операционный блок (ОБ). ЛУ из ОБ х₁^*, х₂^*,…, поступают в блок обобщенного счета и могут изменить порядок следования микрокоманд.
