2.7. Чертежи размещения и крепления грузов, оформление эскизов

Оформление чертежей размещения и крепления грузов в вагоне или контейнере выполняется в соответствии с требованиями технических ус­ловий погрузки и крепления грузов. При этом чертеж должен давать необ­ходимую и достаточную информацию о грузе, используемом подвижном составе, расположении груза в вагоне и контейнере, используемых кре­пежных устройствах и способах соединения их с элементами кузова ваго­на, контейнера, технологии погрузки и крепления груза, способах оценки качества крепления.

На чертеже необходимо указать фамилии разработчика и утверждающего лица, даты, а также полное название организации, представляющей эскиз на согласование в подразделение железной доро­ги. Приводятся наименования станций и дороги погрузки груза. Указыва­ются особые условия, приводятся сведения о материалах крепежных рек­визитов.

Чертеж оформляется в соответствии с требованиями ЕСКД. Перево­зочное средство рекомендуется выполнять тонкими линиями, грузы - ли­ниями основной видимости, а элементы креплений - утолщенными; габа­риты погрузки, приближения строений - тонкими штрихпунктирными ли­ниями.

Надписи на чертеже должны быть разборчивы и выполнены одним из допустимых способов - чертежным шрифтом, на пишущей машинке или на компьютере. В таблице 10 представлены линии, применяемые при изображении чертежей.

Размещение и крепление грузов в вагоне или контейнере изображаются на чертеже в виде трех проекций: главной, сверху и профильной (см. рисунок 12). При необходимости дополнительные проекции и узлы должны пояснять и уточнять положение грузов, места установки элемен­тов крепления, конструкцию крепления и особенности его монтажа. Ос­новные проекции размещения и крепления груза выполняются в масштабе 1:50 или 1:100; в отдельных случаях (для грузов сложной конфигурации) в большем масштабе - 1:25.

Перевозочное средство изображается с обязательной прорисовкой всех его основных элементов. Очертания грузов должны давать представ­ление о его конфигурации, опорных плоскостях и их расположении на полу вагона, о взаимодействии с соседними грузами (особенно сборными), о местах монтажа элементов крепления на грузе. Деревянные элементы крепления (подкладки, прокладки, упорные и распорные бруски) должны выделяться соответствующей штриховкой.

На виде сверху целесообразно показать условно, жирными точками, забиваемые в бруски гвозди, если они видны на этой проекции. При необходимости на вырезанных узлах по­казывается более точно прилегание элементов крепления к частям груза, вырезки, врезки и забивки гвоздей. Растяжки, обвязки, увязки из проволо­ки допускается показывать волнистой линией.

Таблица 10

Наименование	Толщина линии
Сплошная толстая основная	От 0,5 до 1 ,4 мм (примем за х)
Штриховая	От х/3 до х/2
Сплошная тонкая	От 1/3 дох/2
Штрихпунктирная тонкая	От х/3 до х/2
Сплошная волнистая	От х/3 до х/2
Разомкнутая	Отх до 1,5х
Штрихпунктирная с двумя точками	От х/3 до х/2

Особые условия по закреплению концов растяжек и обвязок показы­ваются на вырезаемых узлах и отмечаются в технических требованиях. На эскизе в обязательном порядке на трех проекциях должны быть нанесены центры тяжести грузов, общий центр тяжести грузов, общий центр тяже­сти вагона с грузом над уровнем головки рельсов.

При размещении в ваго­не, контейнере нескольких грузов разной массы и типоразмеров они долж­ны быть пронумерованы, и на эскизе приведены весовые, линейные и иные характеристики этих грузов в табличной форме.

В зависимости от вида и типа перевозочного средства на чертеже и в расчетно-пояснительной записке должны быть отражены:

- наименование, габариты груза, координаты центра тяжести от­носительно уровня головки рельса, смещение вдоль и поперек подвижного состава;

- тип перевозочного средства;

- порядок размещения груза;

- устройство, количество, размеры и материалы элементов крепле­ния;

- места размещения элементов крепления, а также способы крепле­ния, в том числе точка крепления растяжек на грузе;

- площадь боковой наветренной поверхности (для полувагонов и платформ при загрузке выше бортов);

- нагрузки от частей груза на элементы пола вагона (особенно на люк полувагона);

- сведения о таре и допускаемые величины нагрузок на тару;

- другие сведения, необходимые для размещения и крепления данно­го груза.

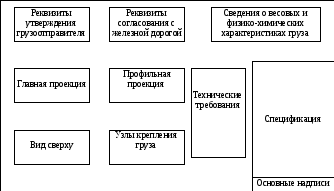

Рис. 12. Рекомендуемая компоновка чертежей размещения и крепления груза

Система размеров, указанных на чертеже, должна обеспечить проверку расчета положения общего центра тяжести груза и вагона с грузом, а также осуществлять надежный контроль за правильным положе­нием грузов при погрузке и в пути следования.

Спецификация на чертеже размещения и крепления груза должна оформляться в соответствии с ЕСКД. В спецификации приводятся данные по параметрам элементов крепления груза, применяемым, материалам и сортаменту металла с указанием ГОСТа.

В основной надписи, которая выполняется согласно ЕСКД, в соот­ветствующих графах должны быть указаны:

- наименование чертежа размещения и крепления груза в вагоне или контейнере;

- обозначение чертежа по ЕСКД или номер;

- название организации, разработавшей чертеж;

- фамилия должностного лица, разрабатывающего и проверяющего чертеж;

- масштаб основных проекций размещения и крепления груза в ва­гоне или контейнере.

Чертеж размещения и крепления груза в вагоне или контейнере дол­жен быть утвержден руководящим должностным лицом грузоотправителя и заверен печатью. Реквизиты утверждения рекомендуется проставить в верхнем углу чертежа.
