Установка внимание!

       Новый ремень должен соответствовать прежнему по длине и ширине.

Внимание!

       Перед установкой нового ремня необходимо очистить кожух вариатора от продуктов износа ремня и сцепления: продуть сжатым воздухом, пропылесосить или вымести щеткой.

       1. Новый ремень надеваем на ведомый шкив и утапливаем его на внутренний радиус, раздвигая половинки шкива.

       2. Надеваем ремень на одну из сторон ведущего шкива и, прокручивая, окончательно устанавливаем ремень на место.

       3. Проворачиваем вариатор несколько раз для того, чтобы ремень занял положение, соответствующее минимальной скорости движения (ремень на большом радиусе ведомого шкива и на малом — ведущего).

       Устанавливаем остальные снятые датали в последовательности, обратной разборке.

16.39. Ремонт скутера. Вариатор - разборка и сборка ведущего шкива

       Крышка вариатора снята, ремень вариатора можно не снимать, (см. Ремень вариатора — замена)

       1. Отворачиваем гайку ведущего шкива вариатора. Для этого необходимо зафиксировать ведущий шкив: вставляем подходящую по размеру отвертку в место зацепления стартерной шестерни ведущего шкива и обгонной муфты.

       2. Снимаем с вала упорную шайбу.

       3. Снимаем с вала втулку храпового механизма кикстартера.

       4. Снимаем фиксирующую шайбу ведущего шкива.

       5. Снимаем внешнюю половину ведущего шкива.

       6. Снимаем с вала дистанционную шайбу.

       7. Снимаем центрирующую втулку ведущего шкива.

       8. Снимаем с вала шкив вариатора в сборе.

       9. Снимаем шлицевую шайбу.

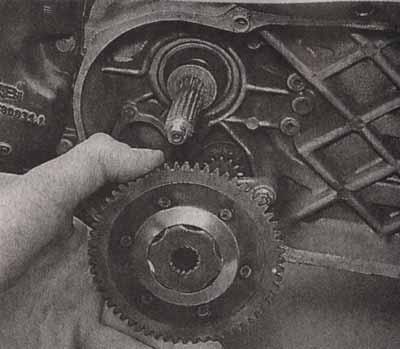

       10. Снимаем приводную шестерню стартера.

       11. Снимаем шлицевую шайбу.

       12. Снимаем с вала дистанционную втулку.

       13. Извлекаем заднюю крышку вариатора в сборе с резиновыми демпферами.

       14. Извлекаем из корпуса вариатора шесть роликов.

       Осматриваем ролики на предмет износа.

Они подлежат замене:

• При заметной выработке.

• При видимых механических дефектах пластиковой рубашки (сколы, глубокие царапины).

• При ненадежном соединении пластиковой рубашки и металлической втулки.

• При наличии отклонении от круглой формы в сечении.

Внимание!

       Ролики вариатора — одни из основных деталей трансмиссии. В совокупности с пружиной ведомого шкива, они определяют весь характер динамики скутера. Основная рабочая характеристика ролика вариатора — его масса. При покупке новых роликов необходимо подбирать их в точном соответствии с теми, которые были установлены на заводе-изготовителе, либо заменить весь комплект вариатора в сборе (подробнее см. Тюнинг).

• Недопустимо одновременное использование роликов разной массы.

• Недопустимо использование новых роликов одновременно со старыми. Ролики должны заменяться только комплектом.

• Недопустимо одновременное использование роликов из разных комплектов.

       15. Осматриваем рабочие поверхности ведущего шкива. Поверхности должны быть ровными, без сильной выработки от ремня. Допускается выработка глубиной не более 0,5 мм. При малых величинах выработки, можно отполировать поверхности при помощи пасты ГОИ или других аналогичных средств.

       Также важно убедиться, что на рабочей поверхности шкива нет прочих механических повреждений: забоин, заусенцев, раковин.

       Перед сборкой необходимо убедиться, что сальник цапфы коленчатого вала не имеет течей и механических повреждений. Попадание масла в камеру вариатора недопустимо, кроме того, если двигатель двухтактный, текущий сальник приводит к разгерметизации кривошипной камеры, что приводит к потере мощности и перебоям в работе двигателя.

       Перед сборкой очищаем все детали от грязи и резиновой пыли, промываем их водой с моющим средством.

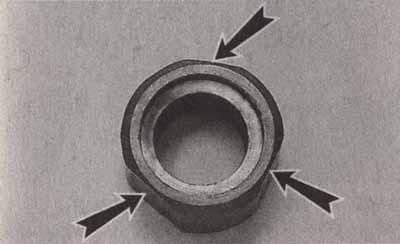

       Сборку производим в обратной последовательности. Ролики вариатора, а также трущиеся поверхности центрирующей втулки смазываем тонким слоем пластичной смазки.
