Лабораторно–практическое занятие

Тема: Условные обозначения, наносимые на электроизмерительные приборы

Цель работы: – изучить условные обозначения, наносимые на электроизмерительные приборы.

Программа работы:

1. Ознакомиться с условными обозначениями, наносимыми на электроизмерительные приборы;

2. Сделать выводе о проделанной работе.

Выполнение работы.

Общие технические требования ко всем электроизмерительным приборам нормированы ГОСТ 22261-82.

Условные обозначения, наносимые на электроизмерительные приборы, определены в ГОСТ 23217–78 "Приборы электроизмерительные аналоговые с непосредственным отсчётом. Наносимые условные обозначения".

Для единообразия обозначения отдельных типов электроизмерительных приборов и вспомогательных частей наши заводы присваивают им шифры, состоящие из букв и цифр (например, М82, Э59).

Буквами обозначаются системы:

М – магнитоэлектрическая; Э – электромагнитная; Ф – электронная; Д – электродинамическая; С – электростатическая; Ц – выпрямительная; Т – термоэлектрическая.

Самопищущие приборы независимо от системы обозначаются буквой Н, приборы сопротивления, мосты, потенциометр, добавочные сопротивления, шунты, магазины сопротивления, делители напряжения и т.д. обозначают буквой Р.

Цифры после букв представляют собой заводской шифр. Кроме перечисленных выше обозначений на приборах, ранее выпущенных промышленностью, могут быть и другие обозначения, например АТС – астатический прибор электромагнитной системы, ЛМ – лабораторный магнитоэлектрический прибор и т.д.

1. Каждый прибор должен иметь следующие обозначения:

– наименование прибора или сокращенное обозначение измеряемой величины;

– обозначение класса точности прибора. Комбинированные многопредельные приборы, имеющие различные классы точности на различных пределах измерения, должны иметь соответствующие обозначения классов;

– номер стандарта, по которому прибор изготавливается;

– условное обозначение рода тока и числа фаз. На многофазных приборах дополнительно указывается количество элементов измерительного механизма и характер нагрузки;

– условное обозначение системы прибора и степени защищенности от магнитных и электрических влияний;

– условное обозначение рабочего положения изоляции измерительной цепи по отношению к корпусу;

– знак завода–изготовителя и заводское обозначение прибора;

– год выпуска и заводской номер.

На приборах классов 2,5; 4,0 и на миниатюрных малогабаритных приборах класса 1,5 вместо заводского номера может наноситься месяц выпуска прибора.

2. Кроме перечисленных выше, приборы и вспомогательные части должны иметь обозначения:

– номинальной частоты, если она отличается от 50 Гц, или номинальной области частот;

– номинальной температуры, если она отличается от 200С, или номинальной области температур;

– сопротивление соединительных проводов, если оно отличается от 0,035 Ом на приборах, при градуировке которых учитывается сопротивление проводов. Приборы предназначенные для включения с калиброванными проводами, должны быть снабжены обозначениями "КП".

3. Приборы, включаемые через измерительные трансформаторы тока или напряжения, должны иметь обозначения коэффициента трансформации в виде надписей: «» или «». В числителе указывается значение первичного тока в амперах или напряжение в вольтах; в знаменателе – значение вторичного тока или напряжение .

4. Приборы, включаемые через наружный калиброванный шунт, должны иметь надпись: «НШ … mV».

5. Приборы, предназначенные для включения через калиброванное добавочное сопротивление, должны иметь надпись «ДС … кΩ … mА».

6. Маркировка зажимов и переключателей.

У приборов постоянного тока отрицательный зажим должен иметь обозначение « – » (минус). У приборов переменного тока, направление отклонения подвижной части которых зависит от направления тока, генераторные зажимы должны иметь обозначения « * » (звёздочка).

У многопредельных и комбинированных приборов постоянного тока общий зажим должен иметь обозначение « – » (минус). Остальные зажимы должны иметь обозначения соответствующих пределов измерения или обозначения рода измеряемых величин.

У многопредельных приборов переменного тока с числом зажимов более двух общий зажим должен иметь обозначения « * » (звёздочка). Остальные зажимы должны иметь обозначения соответствующих пределов измерения или обозначения рода измеряемых величин.

У комбинированных приборов постоянного и переменного тока общий зажим должен быть обозначен знаком « * », зажимы только для постоянного тока – знаком « + » или « – » в зависимости от полярности, зажимы только для переменного тока – знаком « ~ » (синусоида).

Зажимы трёхфазных приборов должны иметь обозначения, соответствующие порядку следования фаз (« А », « В », « С »). Зажим, предназначенный для присоединения к нулевому проводу трёхфазной системы, должен иметь обозначение « 0 » (нуль).

7. Условные обозначения, наносимые на электроизмерительные приборы и вспомогательные части, приведены в таблице 1.

Таблица 1

Наименование	Обозначение
I Примеры обозначения единиц измерения
Килоамперметр	кА
Амперметр	А
Миллиамперметр	mА
Микроамперметр	µА
Киловольтметр	кV
Вольтметр	V
Милливольтметр	mА
Мегаватт	MW
Киловатт	кW
Ваттметр	W
Мегавар	Mvar
Киловар	кvar
Вар	var
Мегагерц	МНz
Килогерц	кНz
Герц	Нz
Градусы угла сдвига фаз	φ
Коэффициент мощности	сosφ
Мегаомметр	МΩ
Килоом	кΩ
Ом	Ω
Микрофарада	µF
Пикофарада	рF
Генри	Н
Миллигенри	mН
Микрогенри	µН
Градус стоградусовой температурной шкалы	С
II. Обозначение принципа действия прибора
Магнитоэлектрический прибор с подвижной рамкой
Магнитоэлектричекский прибор с подвижным магнитом
Магнитоэлектрический логометр с подвижным магнитом
Магнитоэлектрический логометр с подвижной рамкой
Электромагнитный прибор
Электромагнитный логометр
Электродинамический прибор
Электродинамический логометр
Ферродинамический прибор
Ферродинамический логометр
Индукционный прибор
Электростатический прибор

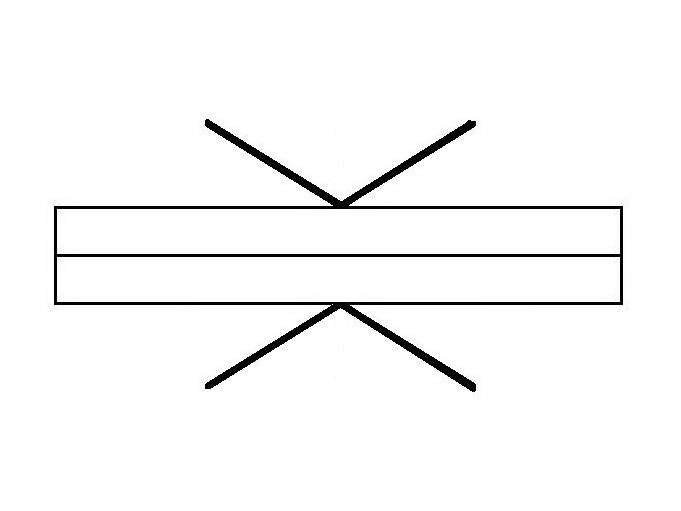

Тепловой прибор
Дополнительные обозначения по виду преобразователя

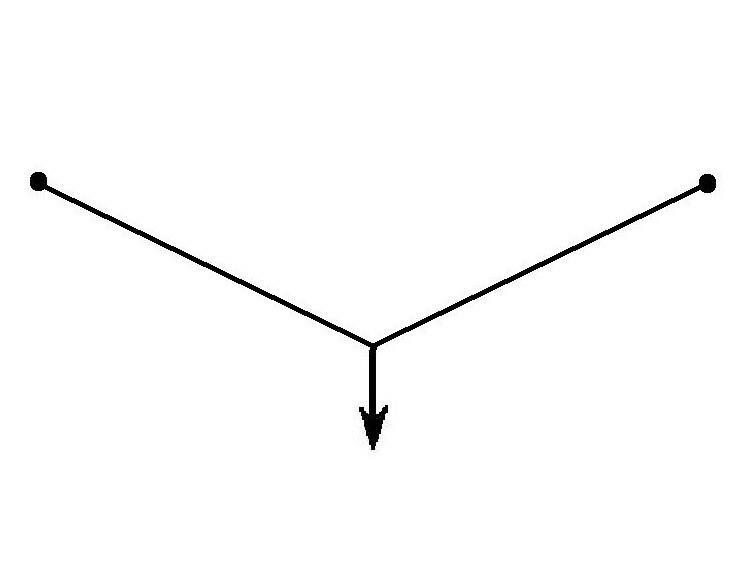

Термопреобразователь изолированный

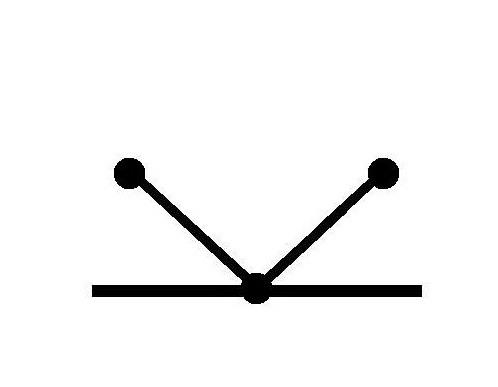

Термопреобразователь неизолированный
Выпрямитель полупроводниковый
Электронный преобразователь

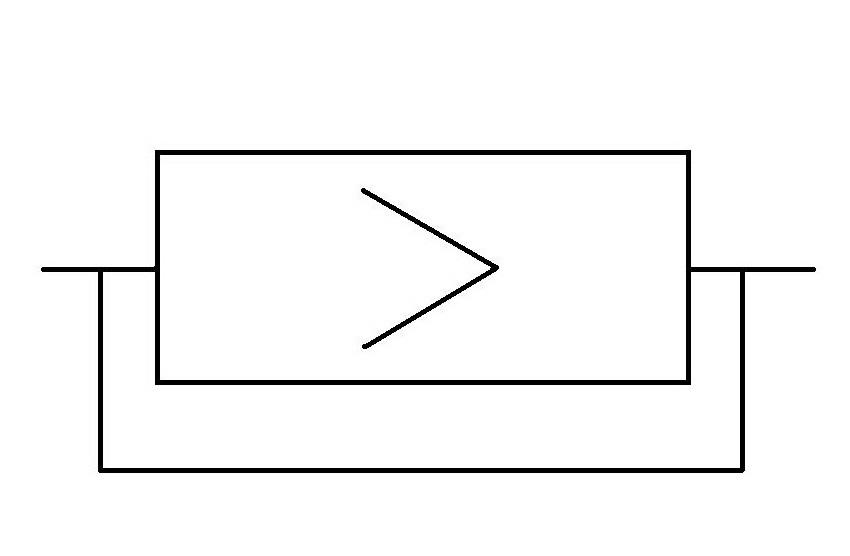

Компенсационный преобразователь
Дополнительные обозначения по защите от магнитных и электрических полей
Защита от внешних магнитных полей (1категории защищенности)

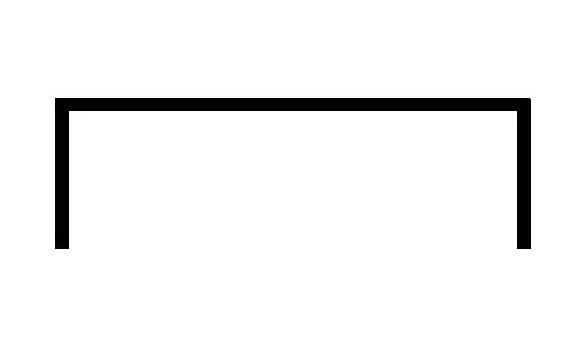

Защита от внешних электрических полей
Значение частоты fk до которой напряженность испытательного напряжения поля равна 400 АВ/м, например fk=600 Гц	600 Hz
III. Обозначение рода тока
Постоянный ток
Переменный (однофазный) ток
Постоянный и переменный ток
Трехфазный ток (общее обозначение)
Трехфазный ток при неравномерной нагрузке фаз
IV. Обозначение класса точности, положения прибора, прочности изоляции
Класс точности при нормировании погрешности в процентах от диапазона измерения, например 1,5	1,5

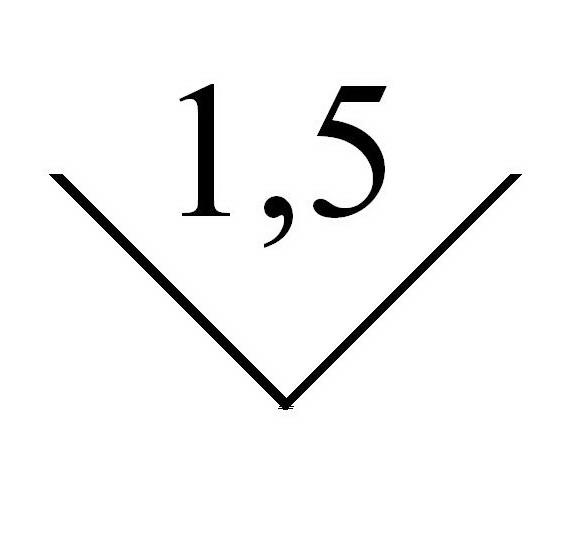

То же при нормировании погрешности в процентах от длины шкалы, например 1,5
Горизонтальное расположение шкалы
Вертикальное положение шкалы
Наклонное положение шкалы под определенным углом к горизонту, например 600

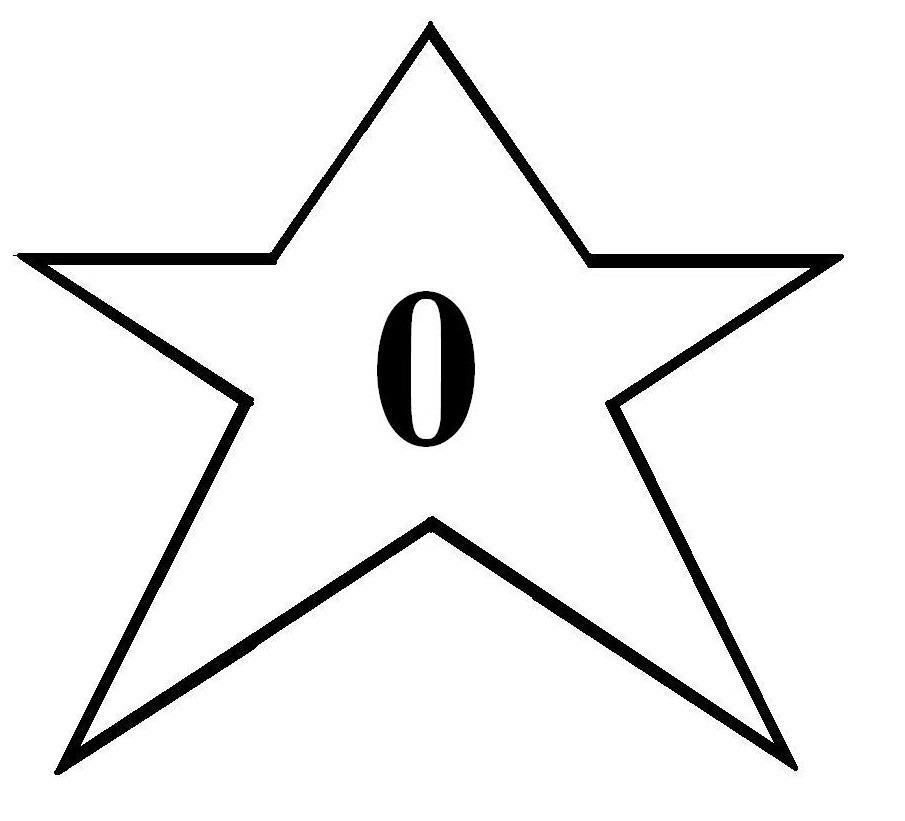

Измерительная цепь изолирована от корпуса и испытана напряжением, например 2кВ
Прибор испытанию прочности изоляции не подлежит
ОСТОРОЖНО! Прочность изоляции измерительной цепи по отношению к корпусу не соответствует норма (знак выполняется красного цвета)
ВНИМАНИЕ! Смотри дополнительные указания в паспорте и инструкции по эксплуатации
Обозначение зажимов, корректора и арретира
Отрицательный зажим
Положительный зажим
Общий зажим (для многопредельных приборов переменного тока и комбинированных приборов)
Зажим постоянного тока (в комбинированных приборах) в зависимости от полярности
Зажим переменного тока (в комбинированных приборах)
Генераторный зажим (для ваттметров, варметров и фазометров)
Зажим, соединенный с подвижностью частью (рамкой) прибора
Зажим, соединенный с экраном
Зажим, соединенный с корпусом

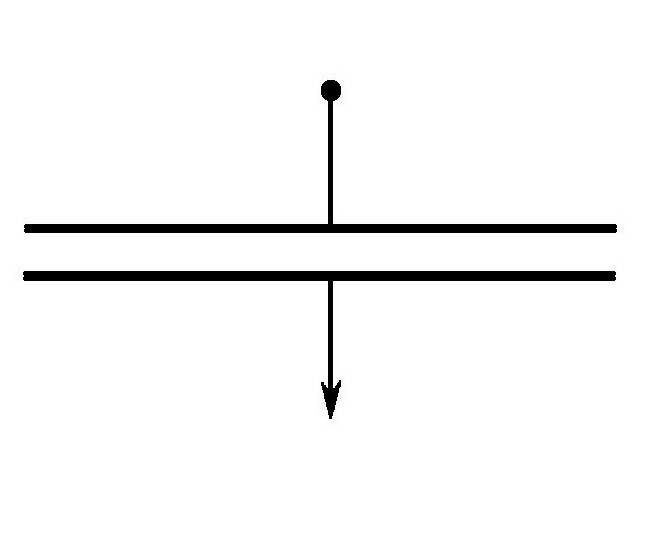

Зажим (винт, шпилька) для заземления

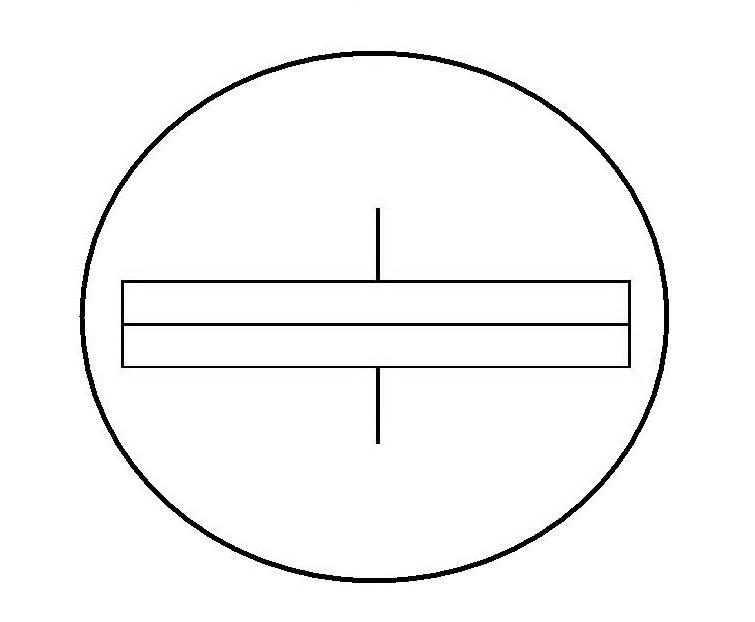

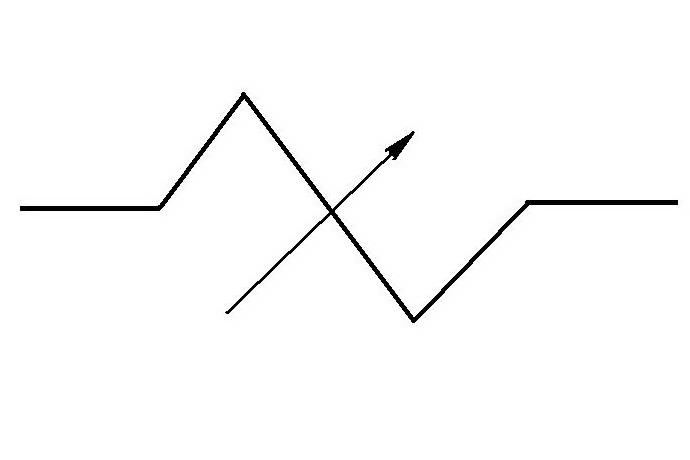

Корректор
Арретир
Направление арретирования
