7. Чертежи общего вида и сборочные

7.1 Чертеж общего вида

Чертеж общего вида поясняет конструкцию изделия и принципы его работы и является основой для разработки рабочей документации – рабочих чертежей деталей и сборочных чертежей самого изделия и входящих в него сборочных единиц. Чертеж общего вида должен содержать:

• Изображение (виды, разрезы, сечения и т.д.), текстовую часть и надписи, необходимые для понимания конструктивного устройства изделия, взаимодействия его составных частей и принципа работы;

• Наименования и обозначения тех частей, для которых требуются указать различные данные (технические характеристики, число, материал, принцип работы и т.д.) или которые необходимы для пояснения чертежа общего вида, описания принципа работы изделия, его состава и т.д.;

• Размеры и другие данные, которые необходимо указывать на изображении;

• Схему (если она требуется, но не оформляется отдельным документом);

• Технические характеристики изделия.

Чертеж выполняется в соответствии с ГОСТ 2.109 – 73 и ГОСТ 2.305 – 68. Изделие на чертеже изображают в рабочем положении. Главное изображение обычно выполняется как фронтальный или сложный разрез, либо как соединение половины главного вида и половины фронтального разреза.

Необходимость других изображений на чертеже определяется особенностями конструкции изделия и формой его деталей. Основные изображения изделия размещают в проекционной связи с главным видом. Ими могут быть как различные виды изделия, так и разрезы. Мелкие конструктивные элементы с помощью дополнительных видов, сечений или выносных элементов выполняют в увеличенном масштабе. Также допускается изображать соседние изделия, сопрягаемые с конструируемым (обстановку). Для изображения обстановки используют тонкие контурные линии.

На чертежах общего вида наносят габаритные и присоединительные размеры. Габаритные размеры определяют расстояние между точками изделия по трем координатным осям. Присоединительные размеры определяют координаты и размеры элементов или составных частей изделия, с помощью которых оно присоединяется к другим изделиям, работающим с ним в комплексе.

Номера позиций деталей, материалов или сборочных единиц изделия указывают на полках линий-выносок. Линию-выноску заканчивают точкой или стрелкой на чертеже. Стрелку обычно применяют, когда размер элемента слишком мал (например, для изображения пружины из тонкой проволоки). Линии-выноски не должны пересекаться с размерными и другими выносными линиями и быть параллельными линиям штриховки.

Номера позиций указывают на тех изображениях, где соответствующие составные части изделия проецируются как видимые. Их располагают параллельно основной надписи чертежа вне контура изображения, стараясь группировать их в колонку либо строчку. Нумерацию начинают с главной детали (например, корпуса). Номера элементов сборочных единиц на чертеже общего вида не указывают.

Если в устройство входят несколько одинаковых деталей, то линию-выноску с номером делают только к одной из них, а число этих деталей указывают в соответствующей графе таблицы изделий. Также допускается применять двойную полку.

Перечень составных частей изделия оформляют в виде таблицы, которую изображают на листе с изображением изделия или на отдельных листах формата А4. Рекомендуется следующий порядок записи составных частей: заимствованные изделия; покупные; вновь разработанные.

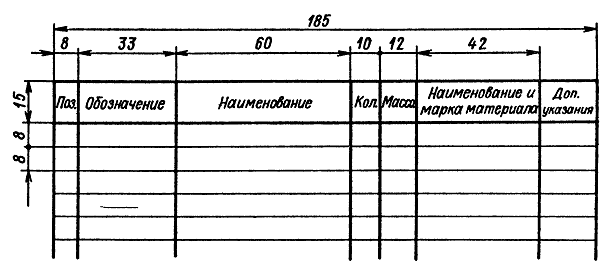

Пример схемы оформления чертежа общего вида и таблицы с перечнем составных изделий приведены на рис. 47 и рис. 48.
