5. Выбор строповочных и монтажных приспособлений и инвентаря

Для каждого монтажного элемента в соответствии с его характеристи­ками необходимо выбрать приспособления для строповки, временного за­крепления и выверки при монтаже, а также средства подмащивания и ог­раждения и необходимый инвентарь.

При выборе приспособлений предпочтение следует отдавать тем, ко­торые имеют меньший вес и габариты по высоте и допускают дистанцион­ную расстроповку.

Способы временного закрепления элементов и необходимые приспо­собления выбираются в соответствии с требованиями техники безопасно­сти при выполнении монтажных работ.

Выбранные строповочные и монтажные приспособления сводятся в таблицу 5.1 пояснительной записки.

Таблица 5.1

Строповочные и монтажные приспособления

№ п/п	Наименование, марка и назначе­ние приспособле­ния	Эскиз	Грузо-подънем-ность, м	Высота стропов-ки, м	Масса, кг.	Коли-чество, шт.
1	2	3	4	5	6	7

На чертеже перечень выбранных для каждого монтажного элемента приспособлений, инструментов и инвентаря, а также монтажных кранов приводятся в форме таблицы 5.2.

Таблица 5.2

Ведомость машин, приспособлений, инструментов и инвентаря

№№ п/п	Наименование	Марка, техническая характеристика, ГОСТ, № чертежа	Количество	Назначе­ние
1	2	3	4	5

6. Выбор монтажных кранов

При выборе кранов необходимо для каждого из монтируемых элемен­тов определить требуемые монтажные (параметрические) характеристики:

1 - монтажную массу (Qм);

2 - монтажную высоту подъема крюка (Нктр);

3 - монтажный вылет крюка (Lктр).

Рассчитанный требуемый вылет крюка необходимо скорректировать с учетом принятой предварительной раскладки конструкций в монтажной зоне.

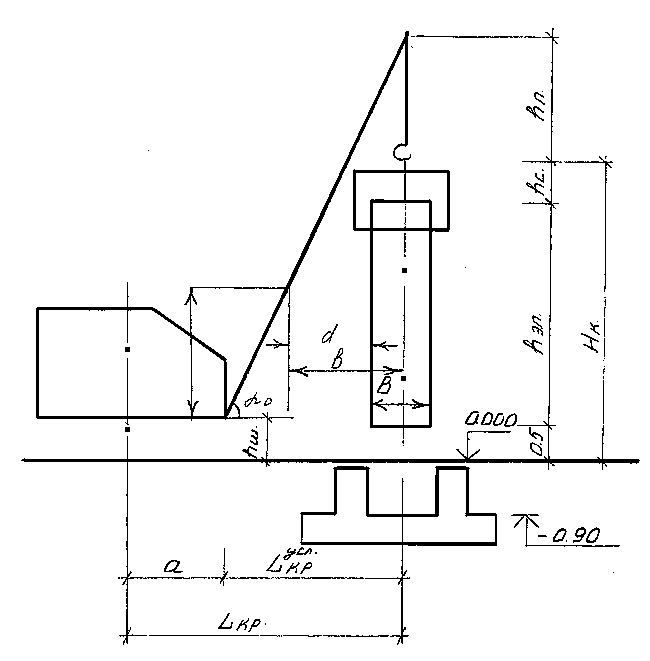

Рис. 6.1. Схема для определения монтажных характеристик крана

1. Монтажная масса элемента

Q_тр = Q_э + Q_o+Q_т,

(6.1)

где

Q_э – масса монтажного элемента,

Q_o – масса оснастки (временное приспособление),

Q_т – масса такелажных приспособлений (стропы, траверсы, захваты).

2. Требуемая высота подъема крюка крана

Н_ктр = h_o + 0,5+ h_э + h_стр,

(6.2)

где h_о - монтажная отметка опирания конструкции ( для колонн h_o = 0),

h_э - высота элемента,

h_cтр – высота строповки,

0,5 – безопасное расстояние.

3. Требуемый вылет крюка крана

L_кр = L _{кр у} + а ,

(6.3)

где L_{кр у} - условный вылет крюка крана,

а – расстояние от оси вращения крана до пяты стрелы (а = 1,2 ÷ 2 м ).

L _{кр у} = h₁ / tgα + в ,

(6.4)

h₁ = h_o + 0,5 – h_ш + h_э ,

(6.5)

h_ш – расстояние от уровня стояния крана до шарнира пяты стрелы,

h₁ – расстояние от шарнира до верха монтажного элемента.

h_ш = 1,4 ÷ 2,4 м (для гусеничных кранов)

h_ш = 1,6 ÷ 2,5 м (для пневмоколесных кранов)

в = d + 0,5В,

(6.6)

где d = 1 ÷ 1,5 м – расстояние от стрелы до выступаемой монтируемой

конструкции,

В – монтажная ширина элемента.

α - угол наклона стрелы крана

______

α = arctg √ h₁ / в ,

(6.7)

Выбор монтажных кранов производится для каждой конструкции из условий:

Q_м <= Q_к,

L_kp <= L_к,

Н_kгр <= Н_к,

где Q_к , L_к , Н_к - соответственно грузоподъемность, вылет крюка и высота подъема крюка крана.

Выбор может осуществляться по таблицам и графикам грузовых ха­рактеристик кранов.
