ВК-2500 РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

СИСТЕМА СМАЗКИ И СУФЛИРОВАНИЯ — ОПИСАНИЕ И РАБОТА

Описание и работа системы смазки и суфлирования приведены в кн. 1, 072.90.00.

41 ДЕЙСТВИТЕЛЬНО: ВК-2500-03 072.90.00 Ñòð. 1/2 Äåê 10/99

ВК-2500 РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

ТРУБОПРОВОДЫ — ОПИСАНИЕ И РАБОТА

1.Описание и работа

1.1.Трубопроводы обеспечивают подачу масла к агрегатам и узлам маслосистемы двигателя.

1.2.Расположение трубопроводов на двигателе приведено на рис.1.

1.3.Трубопроводы установлены на двигателе без монтажных напряжений и, в зависимости от длины, закреплены на нем одним или несколькими зажимами.

1.4.Трубопроводы изготовлены из нержавеющей стали. Каждый трубопровод имеет соответствующее цифровое обозначение, нанесенное электрическим способом на трубопроводе, а также обозначение «масло».

42 ДЕЙСТВИТЕЛЬНО: ВСЕ 072.90.16 Ñòð. 1 ßíâ 10/01

ВК-2500 РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

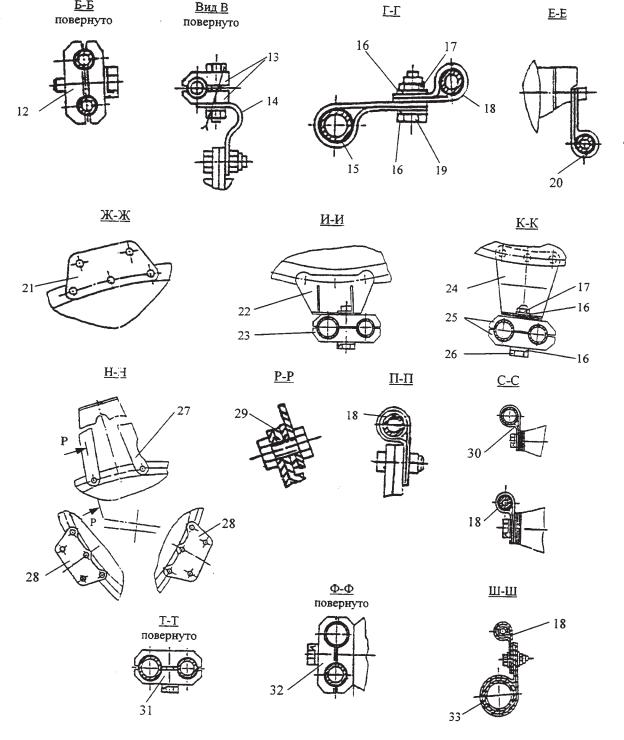

Расположение и крепление трубопроводов масляной системы Рис.1 (Лист 1 из 2)

ВК-2500 РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

СИГНАЛИЗАТОР МИНИМАЛЬНОГО ДАВЛЕНИЯ МАСЛА — ОПИСАНИЕ И РАБОТА

1. Общая часть

1.1.Сигнализатор минимального давления масла (рис. 1) предназначен для выдачи электрического сигнала при снижении в маслосистеме избыточного давления до 2,5 кгс/см2.

1.2.Сигнализатор выполнен с нормально замкнутыми контактами.

1.3.Сигнализатор установлен в магистрали подвода масла из маслоагрегата в двигатель, за отсечным клапаном.

2.1.3.Сигнализатор работоспособен:

âинтервале температур от -60 °Ñ äî +180 °Ñ.

ПРИМЕЧАНИЕ. Допускается повышение температуры до +270 °С в течение 5 мин.

2.2.Устройство

Чувствительным элементом сигнализатора является упругая гофрированная мембрана (2) (рис. 2) с приваренной к ней втулкой, в которой крепится изолятор (1).

43 ДЕЙСТВИТЕЛЬНО: ВСЕ 072.90.18 Ñòð. 1 Äåê 10/99

ВК-2500 РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

1. Изолятор

2. Мембрана

3. Корпус

4. Âèíò

5. Изоляторы

7. Гайка

8. Шпилька

9. Вилка двухконтактная

10. Кожух

11. Пружина с контактом

12. Контакт

13. Пластина

14. Прокладка

15. Шайба

16. Óïîð

17. Угольник

18. Âèíò

19. Проволока контровочная

20. Провод монтажный

21. Крышка приемного узла

22. Токопровод

23. Изолятор

24. Изолятор

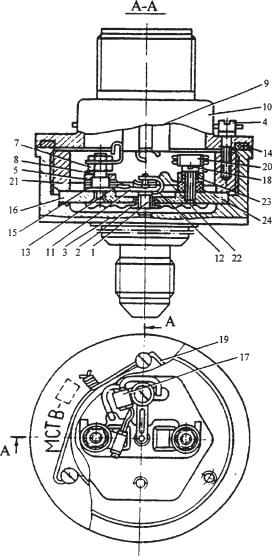

Конструкция сигнализатора минимального давления

Ðèñ.2

ВК-2500 РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

Мембрана закреплена в корпусе (3) крышкой и упоров (16).

Контактная система прибора состоит из пластины (13), пружины (11) с контактом и вместе с изоляторами (5) крепится на шпильках (8) гайками (7). Второй контакт (12) закреплен на клемме изолятора (1).

Два провода (20) припаяны одними концами к штырькам вилки (9) соединителя, другими — к контактной системе и к токопроводу (22), изолированному от корпуса изоляторами (23) и (24).

Провода имеют промежуточное крепление с помощью угольников (17), один из которых крепится на шпильке (8) между гайками (7), другой вместе с изоляторами (23 и (24) — винтом (18).

Регулировка сигнализатора осуществляется подбором шайб (15).

Для защиты от попадания пыли или брызг в контактную систему служит кожух (10) с вмонтируемой в него вилкой (9) соединителя и прокладки (14).

Кожух крепится винтами (4) к крышке (21). Винты стопорятся проволокой (19).

3. Работа

Мембрана (1) (рис. 3) прогибается на определенную величину в зависимости от поступающего в сигнализатор давления.

Прогибаясь, мембрана (1) с закрепленным на ней изолятором (2) перемещает контакт (3). Контакты (3) и (4) размыкаются.

1. Мембрана

2. Изолятор

3. Контакт

4. Контакт

Принципиальная схема сигнализатора минимального давления масла

Ðèñ.3

44 ДЕЙСТВИТЕЛЬНО: ВСЕ 072.90.18 Ñòð. 3/4 Äåê 10/99
