Падения напряжения на сопротивлениях нагрузки
Пункт 5.
По полученным
данным строим векторную диаграмму в
комплексной плоскости. Положительное
направление действительной полуоси
(+1) выбрано вертикально
вверх, мнимой полуоси (+j)
– горизонтально влево, что будет
соответствовать вращению векторов
против часовой стрелки и прямому вращению
фаз трёхфазной системы. Выбираем масштаб
для напряжений и токов: - для напряжения
=
39,7 В/см, - для тока
=
3,016 А/см. За базу при построении
векторной диаграммы принимаем вектора
фазных напряжений
,
,
которые в пространстве смещены
относительно нейтральной точки источника
(N) на величину
,
начальная фаза Ψ0=19,615o.
Решение проверим с помощью уравнения
первого закона Кирхгофа. Должно быть
так как отсутствует нейтральный провод.
Дальнейшие построения аналогичны согласно Пункту 2.

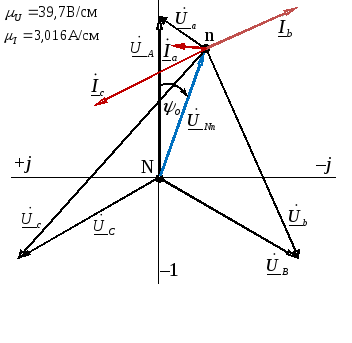

Рисунок 3 Векторная диаграмма токов и напряжений
Пункт 6.
Полная комплексная мощность в каждой фазе от потребителей, соединённых по схеме «звезда» определяется следующим образом:
Эти же мощности определяются по другим формулам
Баланс активной и реактивной мощности сошелся, задание выполнено верно.
