Задание 3.

Работа с графиком.

1. Запустите программу CorelDraw и приступить к созданию нового документа.

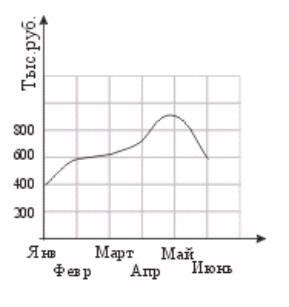

Рисунок 10.5 — Примерный график роста доходов.

1. Нарисуйте график роста доходов за первое полугодие, предложенный на рис.10.5.

• Разлинуйте бумагу инструментом Многоугольник->Разлиновать бумагу (Graph Paper) и на панели свойств задать количество строк и столбцов по 6. Выделив сетку через инструмент Указатель (Pick Tool), задать центр с координатами 100, 150 мм, размер прямоугольника 100х120 мм.(на панели свойств). Выберите цвет линий — серый (щелчком правой кнопкой мыши по палитре цветов).

• Построить оси координат: через инструмент Кривая Безье (Bezier), удерживая CTRL, провести горизонтальные и вертикальные линии и задать наконечники в виде стрелок на панели свойств.

• Ввести текст для осей. Для оси вертикальной оси текст повернуть на 90 град.

• Проставить цифры возле оси и выровнять их по центру.

• Инструментом Кривая Безье (Bezier) создать линию щелчками в точках x,y (30,170; 50,190; 70,195; 90,200; 110,220; 130,190), выбирая координаты на линейке.

• Преобразовать линию в плавную кривую: выбрав инструмент Форма (Shape), для каждой точки правой кнопкой мыши или на панели свойств выполнить команды Преобразовать в линию (Convert Line to Curve), а затем Сглаживание (Make Node Smooth). Для самой верхней точки выбрать команду Симметрично(Make Node Symmetrical).

1. Сохранить рисунок.

Задание 3.

Создание чертежа.

1. На новом листе построить чертеж, предложенный на рис. 10.6.

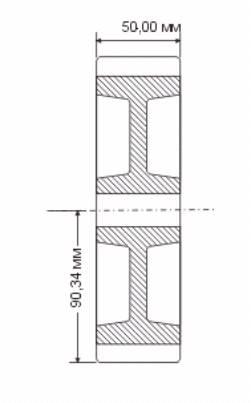

Рисунок 10.6 — Образец чертежа

2. С помощью инструмента Rectangle (Прямоугольник) нарисуйте прямоугольник 1 с центром в точке 100, 150 мм, размером 50х90мм.

3. Скруглитьенижние углы, установив на панели свойств параметры — 10.

4. Нарисуйте прямоугольник 2 с центром в точке 100, 150мм, размером 50х70мм.

5. Нарисуйте прямоугольник 3 с центром в точке 85, 150 мм, размером 20х50мм и скруглите левые углы — 20 (на панели свойств).

6. Измените перспективу прямоугольника 3: выберите инструмент Shape(Форма), выполните команды Effect->Add Perspective (Эффекты->Добавить перспективу) и, удерживая CTRL+SHIFT (чтобы перспектива была симметрична) переместите курсор в левом верхнем углу вверх.

7. Скопируйте прямоугольник 3, отобразите его горизонтально, присвойте имя 4 и расположите его по центру относительно 3 и по правому краю относительно прямоугольника 1.

8. Произведите штриховку прямоугольника 2 инструментом Fill->Post Script (Заливка->Заливка узором), выберите Hatching, установите параметры Max distance (макс. расстояние) — 50, Min distance (мин. расстояние) — 50 (или 100), Line width (ширина линии) — 5, Angle (угол) — 45, Random seed (случайный отсчет) — 0.

9. Прямоугольники 3 и 4 залейте белым цветом.

10. Сгруппируйте все объекты (выделив с помощью клавиши SHIFT), выполните команды Arrange->Group (Упорядочить->Группа) и отобразите зеркально вверх: сделайте копию, перетащите вверх, удерживая SHIFT и воспользуйтесь кнопкой зеркального отображения вверх на панели свойств.

11. Отмените группировку и объединить оба прямоугольника 1: выполните команды Arrange->Shaping->Weld (Упорядочить->Задание формы->Соединение), выделите первый прямоугольник 1, нажмите Weld (Соединение) и выделите второй прямоугольник 1.

12. Инструментом Bezier (Кривая Безье) создайте осевую линию, установив тип линии — штрих-пунктир на панели свойств (толщина линии должна быть больше 1 пт.), выровняйте ее по центру относительно прямоугольника 1.

13. Покажите размер на чертеже инструментом Freehand->Dimension (Кривая->Инструмент размер). Единицы размера — мм.

14. Сохраните рисунок в виде файла.
