Проектирование круглого фасонного резца
Методические указания для выполнения практической работы по курсу
"Режущий инструмент" для студентов специальности
120100 «Технология машиностроения» всех форм обучения
Одобрено
редакционно-издательским советом
Саратовского государственного
технического университета
Балаково 2011
Цель работы: приобрести навыки проектирования фасонных резцов.
Введение
Фасонные резцы применяют для точения деталей в виде тел вращения, обычно из прутка. Их используют на токарных и револьверных станках, автоматах и полуавтоматах. Стоимость фасонных резцов выше, чем простых токарных, однако в крупносерийном и массовом производстве их применение вполне рентабельно. Достоинства данного инструмента заключаются в высокой производительности вследствие уменьшения машинного времени, благодаря одновременной обработке всех участков фасонного профиля детали. Применение фасонных резцов экономит время на установку резца и наладку оборудования. При обработке достигается высокая точность, постоянство формы и размеров обрабатываемых деталей. При плоской передней грани фасонного резца существенно упрощается процедура заточки инструмента.
Фасонные резцы проектируют для обработки конкретной детали. При этом центральное место в процессе проектирования резца отводится его профилированию, так как позитивные геометрические параметры режущей перенести заданный профиль детали в систему инструмента.
Задание на проектирование
Задание: спроектировать фасонный резец для обработки наружной поверхности детали типа тела вращения заданного профиля.

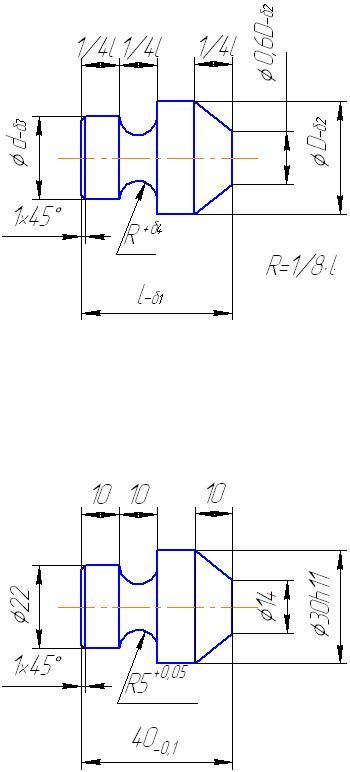

Рис. 1 Эскиз заданного профиля детали.
Таблица 1
Варианты значений параметров чертежа детали
|
№ вариантака |
ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ (мм) |
Материал |
||||||
|
|
D |
l |
d |
d1 |
D2 |
D3 |
D4 |
|
|
1 |
20 |
32 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
Сталь 40 ГОСТ 1050-74 |
|
2 |
20 |
32 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
Сталь 40Х ГОСТ 4543-74 |
|
3 |
20 |
32 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
Сталь 40ХС ГОСТ 4543-74 |
|
4 |
20 |
32 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
СЧ ГОСТ 1412-79 |
|
5 |
20 |
32 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
БрО8Ц4 ГОСТ 613-79 |
|
6 |
20 |
32 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
АЛ9 ГОСТ 2685-75 |
|
7 |
20 |
32 |
32 |
0,1 |
0,05 |
0,05 |
0,05 |
МНЖМц 492-73 |
|
8 |
20 |
40 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
Сталь 35 ГОСТ 1050-74 |
|
9 |
20 |
40 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
ШХ15 ГОСТ 801-78 |
|
10 |
20 |
40 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
Сталь 20ХГМ ГОСТ 4543-74 |
|
11 |
20 |
40 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
СЧ20 ГОСТ 1412-79 |
|
12 |
20 |
40 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
БрА9Мц2Л ГОСТ 493-79 |
|
13 |
20 |
40 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
АЛИ ГОСТ 2685-75 |
|
14 |
20 |
40 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
МНЖМц 492-73 |
|
15 |
20 |
36 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
Сталь 30 ГОСТ 1050-74 |
|
16 |
20 |
36 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
Сталь 40Х ГОСТ 4543-74 |
|
17 |
20 |
36 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
СЧЗО ГОСТ 1412-79 |
|
18 |
20 |
36 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
АЛ 19 ГОСТ 2685-75 |
|
19 |
20 |
36 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
Л60ГОСТ 15527-70 |
|
20 |
20 |
36 |
12 |
0,1 |
0,05 |
0,05 |
0,05 |
БрО8Ц4 ГОСТ 613-79 |
