Порядок выполнения лабораторной работы
Лабораторная работа посвящена выполнению задания «Схемы электрические принципиальные» (см. рисунок 8.1). и «Сборочный чертеж печатной платы» (см. рисунок 8.2)
Исходными данными является изображение принципиальной электрической схемы буферного усилителя.
Рисунок 8.1 - Схема электрическая принципиальная
1 Получить изображение рамки и основной надписи чертежа формата А4 (ис-
пользовать файл stamp.dwg). Формат расположен горизонтально.
2 Заполнить штамп своими данными.
3 Изобразить блоки, обозначающие элементы схемы электрической принципиальной из отдельных примитивов в соответствии со стандартами (см. рисунок 7.2). Размеры, по которым выполняются элементы схемы, заданы в исходных данных к лабораторным работам. Перед началом формирования изображений блоков рекомендуется увеличить верхний левый или правый угол чертежа размером 1ОО5Омм на всю графическую зону экрана монитора;
4 Создать атрибуты блока реализацией команды ATTDEF (АТОПР). Названия
атрибутов и значений по умолчанию атрибутов заданы в папке исходных данных к лабораторным работам. Режим атрибутов задать проверить, высоту текста 5мм;
5 Создать блоки с атрибутами с помощью команды BLOCK (БЛОК);
6 Изобразить фрагмент схемы электрической принципиальной буферного усилителя, принципиальная схема которого изображена в исходных данных. Формирование схемы электрической, принципиальной рекомендуется в следующей последовательности:
a) вставить блоки с изображением элементов схемы с их обозначении;
б) изобразить условно в виде прямоугольника микросхему и ввести её обозначение;
в) изобразить проводники и места соединения проводников (точки соединений изобразить в виде окружности диаметром 2мм;
7 Вывести изображение блока перечня элементов (файл Element.dwg) и заполнить его необходимыми текстовыми данными.
8 Аналогичным образом выполнить чертеж печатной платы, при этом перечень элементов не заполняется.
9 Создать блоки радиоэлементов сборочного чертежа в соответствии с рисунком 8.2

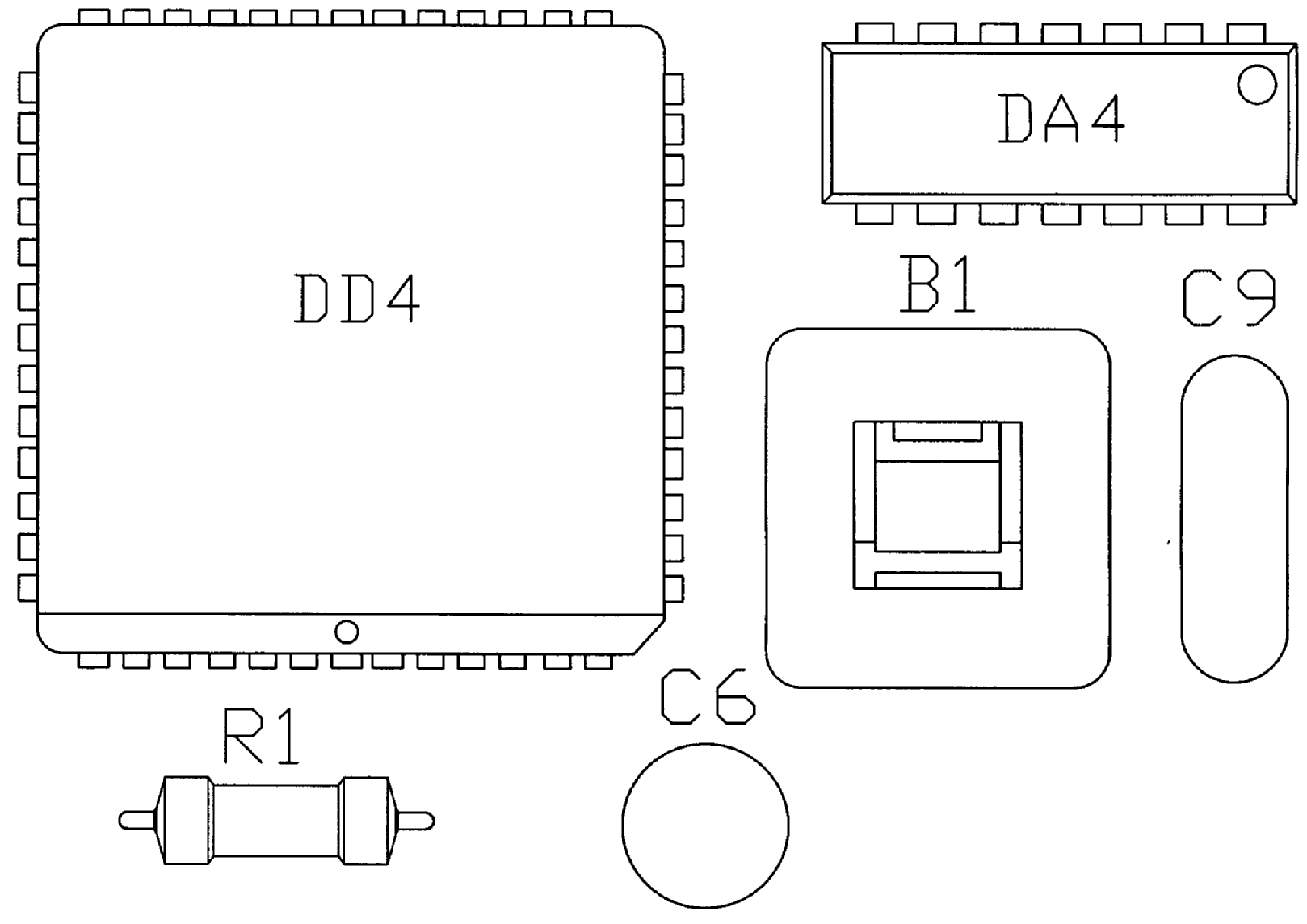

Рисунок 8.2 – Элементы сборочного чертежа
10 Начертить сборочный чертеж печатной платы буферного усилителя
Контрольные вопросы
-
С помощью какой команды можно создать атрибуты блока?
-
В какой последовательности создаются атрибуты и блок?
-
Какие параметры атрибутов можно задать при создании блока?
-
Как задать стиль и размеры символов для текста атрибута?
-
Как записать блок в файл на диске?
-
Как разместить созданный блок на поле чертежа?
-
Как загрузить блок из файла?
-
Каким образом можно изменить характеристики объекта, например, тип линии?
-
Объясните понятие "базовая точка".
-
Как можно скопировать и переместить объект? Можно ли сделать несколько копий одной командой?
-
Что значит масштабировать объект? Относительно какой точки будет выполняться масштабирование?
-
Какой командой можно выполнить поворот объекта?
-
Как расположить несколько копий объекта строго по дуге окружности?
-
Каким образом выполняется удаление части объекта по двум заданным точкам?
-
Каким образом выполняется удаление части объекта по сложной кромке?
