Реферат
Курсовой проект состоит из пояснительной записки (42 листа, 6 графиков, 2 рисунок и 5 таблиц) и графической части – 2 листа формата А1 (первый лист – графики расчётов; второй лист – схема тормозной рычажной передачи).
Пояснительная записка включает в себя шесть разделов:
расчёт потребной тормозной силы;
определение допускаемой тормозной силы по условиям безъюзового торможения и обоснование выбора тормозной системы;
проектирование и расчёт механической части тормоза;
проектирование принципиальной пневматической схемы тормоза;
тормозные расчёты для заданного поезда;
расчет деформаций элементов рычажной передачи.
1 Расчет потребной тормозной силы
Величину потребной тормозной силы выбирают из условия остановки поезда при экстренном торможении на минимальном тормозном пути.
При торможении поезда учитывают время подготовки тормозов к действию (распространения тормозной волны, развитие тормозной силы). В этом случае полный тормозной путь
где − действительный тормозной путь, м;
sд – путь, проходимый поездом за время подготовки тормозов к действию, м.
С учетом времени tп подготовки тормозов потребную тормозную силу можно определить из уравнения
где tп – время подготовки тормозов к действию, с;
–скорость, которой обладал поезд к началу торможения,
;
–коэффициент, учитывающий инерцию вращающихся масс в поезде (колесные пары вагонов и локомотивов, роторы электромашин, связанных с колесными парами и т.д.); для приближенных расчетов принимаем ;
–удельное сопротивление движению поезда, Н/т;
–потребная удельная тормозная сила, Н/т;
–удельное сопротивление от уклона пути , Н/т;
Время подготовки тормозов к действию tп является функцией удельной тормозной силы
где d, e – эмпирические коэффициенты, зависящие от вида и длины поезда (в заданном по условию поезде 90 4-осных полувагонов. Это 360 осей, следовательно, d = 12, e = 180);
i – уклон пути, i = -6 o/oo.
Величина основного сопротивления движению со снижением скорости от vн до 0 уменьшается по параболическому закону (нелинейно), поэтому при определении bт целесообразно принимать усредненное значение удельного сопротивления движению, определяемое как среднее значение функции
В общем виде зависимость основного сопротивления от скорости для различных типов подвижного состава может быть выражена уравнением
следовательно, среднее значение удельного основного сопротивления
Для 4-осных грузовых вагонов на роликовых подшипниках
где q0 – расчетная нагрузка от оси на рельс, q0 = 232 кН=23,6 т/ось.
Удельное сопротивление от уклона пути
Полный тормозной путь поезда
Для упрощения расчетов приведем уравнение (1.12) к виду
где
Тогда
Принимаем
Тогда полный тормозной путь
2 Определение допускаемой тормозной силы по условиям безъюзового торможения и обоснование выбора тормозной системы
При выборе и проектировании тормозных систем для железнодорожного подвижного состава необходимо руководствоваться следующими соображениями:
Основным видом тормозов, которые учитываются при подсчете величины тормозной силы в поезде для аварийного торможения, являются пневматические фрикционные тормоза.
Проектируемая тормозная система для подвижного состава общего пользования должна допускать совместное действие с существующими тормозами.
Тормозная система должна обеспечивать получение потребной тормозной силы при экстренном, остановочном и регулировочном торможениях.
Для тормозов, основанных на использовании сцепления колес с рельсами, реализуемая тормозная сила не должна превышать силу сцепления, так как иначе возможно заклинивание и повреждение колесных пар. Кроме того, при юзе возрастает тормозной путь.
Условие безъюзового торможения колесной пары
где В0 – реализуемая тормозная сила колесной пары, Н;
Вт – допускаемая тормозная сила по сцеплению, Н;
q – статическая осевая нагрузка единицы подвижного состава, Н;
–коэффициент сцепления колеса и рельса;
kc− расчётный коэффициент запаса по сцеплению, kc=0,85 .
Расчетный коэффициент сцепления для железных дорог стран СНГ определяют по формуле
где q – статическая осевая нагрузка, кН;
–функция скорости, зависящая от типа подвижного состава.
Для грузовых вагонов с тележками 18-100 и им подобным
Удельная тормозная сила
где bт – удельная тормозная сила, допускаемая по условиям сцепления, Н/т;
g – ускорение свободного падения (9,81 м/с2).
Значения [bт] определяется для всего диапазона скоростей от vн до 0. Приведем пример расчета для vн=100 км/ч, результаты для остальных скоростей сведем в таблицу 1.
Для v=100 км/ч:
,
Таблица 2.1 – Удельная тормозная сила, допускаемая по условиям сцепления
vн, км/ч |
|
|
|
100 |
0,564 |
0,0805 |
671 |
90 |
0,576 |
0,0822 |
685 |
80 |
0,590 |
0,0842 |
702 |
70 |
0,606 |
0,0865 |
721 |
60 |
0,627 |
0,0895 |
746 |
50 |
0,652 |
0,0930 |
776 |
40 |
0,684 |
0,0976 |
814 |
30 |
0,726 |
0,104 |
867 |
20 |
0,783 |
0,112 |
934 |
10 |
0,867 |
0,124 |
1034 |
0 |
1 |
0,143 |
1192 |
По данным таблицы 2.1 построим график зависимости удельной тормозной силы, допускаемой по условиям сцепления и коэффициента сцепления, от скорости движения поезда (рисунок 2.1).
Рисунок 2.1 – График зависимости удельной тормозной силы, допускаемой по условиям сцепления от скорости

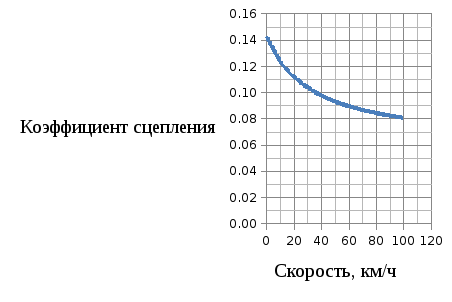

Рисунок 2.2 – График зависимости коэффициента сцепления от скорости
Среднее значение допускаемой тормозной силы можно определить при помощи формул приближенного интегрирования. Так как
то, воспользовавшись «общей формулой трапеций», получим
где – величина интервалов скорости, через которые определены значения коэффициента сцепленияи значения удельной силы,;
–начальная скорость торможения, км/ч;
–величина допускаемой удельной тормозной силы в момент остановки поезда, Н/т;
–то же в момент начала торможения при скорости , Н/т;
–промежуточные значения удельной тормозной силы, Н/т;
n – число интервалов скорости;
Таким образом, можно сделать вывод, что допускаемая удельная тормозная сила больше потребной. В связи с этим в дальнейших расчетах будем использовать значение допускаемой тормозной силы.
