Построение продольного профиля местности по карте

Профилем местности называется изображенное в уменьшенном виде сечение вертикальной плоскостью поверхности Земли по заданному направлению. Профиль строится в виде ломаной линии, поворотные точки представляют собой характерные точки местности(самые низкие и самые высокие), отметки которых определяются по карте.

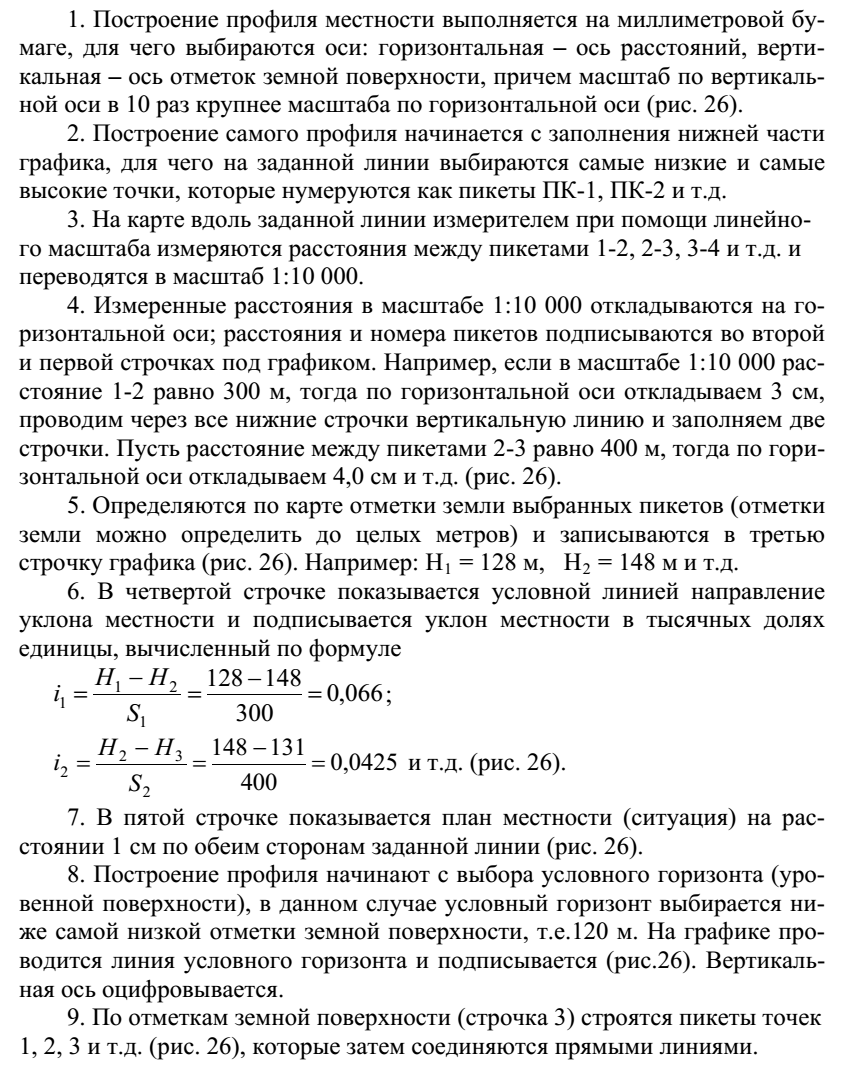

Пусть на карте масштаба1:25 000 задана линия местности, по которой необходимо построить профиль местности масштаба 1: 10 000.
