Контрольная последовательность кадра

Последние 4 байта кадра, следующие за полем данных (и дополнением, если оно есть), содержат значение контрольной суммы, которое принимающий узел задействует для определения целостности пакета. Непосредственно перед передачей сетевой адаптер узла, отправляющего сообщение, вычисляет избыточный циклический код (CRC) для всех остальных полей пакета (за исключением преамбулы и начального разделителя), используя полиноминальный алгоритм AUTODIN II. Значение CRC уникально для данных, используемых для его вычисления.

Когда пакет достигает своего места назначения, сетевой адаптер принимающей системы считывает содержимое кадра и выполняет вычисления по тому же алгоритму. Сравнивая свежеполученное значение с тем, что содержится в поле контрольной последовательности кадра (FCS, frame check sequence), система с высокой вероятностью может убедиться в том, что один из битов пакета не был изменен. Если значения совпадают, система принимает пакет и помещает его в буферы памяти для дальнейшей обработки. Если значения не совпадают, система объявляет ошибку сверки (alignment error) и отбрасывает кадр. Система также отвергает кадр, если количество бит в пакете не кратно 8. Если кадр отброшен, то протоколы вышележащих уровней выявляют его отсутствие и организуют повторную передачу.

Сети Ethernet используют различные варианты кабелей и топологий, основанные на спецификации IEEE.

Из существующих топологий стандарта IEEEвыбираю10 Base 2 (10 – 10 Мбит/с, Base – узкополосная передача, расстояние до 185м), так как использую тонкий коаксиальный кабель

Сеть такого типа ориентирована на тонкий коаксиальный кабель, или тонкий Ethernetс максимальной длиной сегмента 185м, минимальная длина кабеля 0,5м. (см. рис.7.4).

Компоненты кабеля "тонкий Ethernet":

• BNCбаррел-коннекторы (для удлинения кабеля);

• BNCT– коннекторы (соединяют сетевой кабель с сетевой платой);

• BNC– терминаторы.

Компоненты кабеля "тонкий Ethernet":

• BNCбаррел-коннекторы (для удлинения кабеля);

• BNCT– коннекторы (соединяют сетевой кабель с сетевой платой);

• BNC- терминаторы

Сети на тонком Ethernetимеют топологию "шина".

Характеристика топологии 10 Base2 представлена в табл. 7.2

Таблица 7.2

Характеристика топологии 10 Base 2

Категория		Характеристика
Максимальная длина сегмента		185м
Соединение с платой сетевого адаптера		BNC T-коннектор

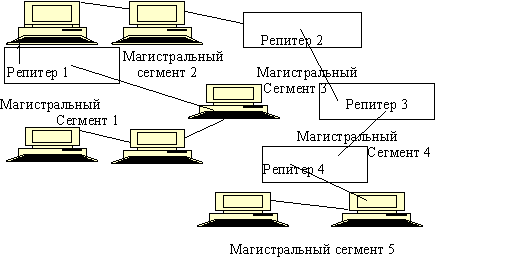

Количество магистральных сегментови репитеров		Используя 4 репитера, можно соединить 5 сегментов
Максимальное количество РС на сегмент		По спецификации 30
Количество сегментов, к которым можно подключить РС		3 сегмента из 5
Максимальная общая длина сети	925м
Общее количество РС в сети	1024

Требования, предъявляемые

К современным локальным сетям Производительность

Потенциально высокая производительность - это одно из основных свойств распределенных систем, к которым относятся локальные сети. Это свойство обеспечивается возможностью распараллеливания работ между несколькими компьютерами сети. К сожалению, эту возможность не всегда удается реализовать.

Существует несколько основных характеристик производительности сети:

• время реакции;

• пропускная способность;

• задержка передачи и вариация задержки передачи.

Время реакциисети является интегральной характеристикой производительности сети с точки зрения пользователя. Именно эту характеристику имеет в виду пользователь, когда говорит: «Сегодня сеть работает медленно».

Пропускная способностьотражает объем данных, переданных сетью или частью в единицу времени. Пропускная способность уже не является пользовательской характеристикой, так как она говорит о скорости выполнения внутренних операций сети - передачи пакетов данных между узлами сети через различные коммуникационные устройства. Зато она непосредственно характеризует качество выполнения основной функции сети -транспортировки сообщений – и поэтому чаще используется при анализе производительности сети, чем время реакции.

Пропускная способность измеряется либо в битах в секунду, либо в пакетах в секунду. Пропускная способность может быть мгновенной, максимальной средней.

Средняя пропускная способностьвычисляется путем деления общего объема переданных данных на время их передачи, причем выбирается достаточно длительный промежуток времени ― час, день или неделя.

Мгновенная пропускная способностьотличается от средней тем, что для усреднения выбирается очень маленький промежуток времени - например, 10 мс или 1с.

Максимальная пропускная способность― это наибольшая мгновенная пропускная способность, зафиксированная в течение периода наблюдения.

Задержка передачи определяется как задержка между моментом поступления пакета на вход какого-либо сетевого устройства или части сети и моментом появления его на выходе этого устройства. Этот параметр производительности по смыслу близок ко времени реакции сети, но отличается тем, что всегда характеризует только сетевые этапы обработки д анных, без задержек обработки компьютерами сети
