Расчет размеров волновода с учетом заданного диапазона рабочих частот волновода с воздушным заполнением.
Найдем размеры волновода из уравнения:
, гдеfкр=2 ГГц,b=0,44*а и
a=0,1861 м; b=0,0819 м
Исследование спектра мод, распространяющихся в волноводе рассчитанного размера с воздушным заполнением в заданном диапазоне рабочих частот. Расчет пяти критических частот мод, распространяющихся в волноводе, помимо заданных.
Рисунок 1- законы дисперсии для нескольких типов мод
Горизонтальные маркеры показывают границы рабочих частот
Исследование влияния материала диэлектрического заполнения волновода на его волновое сопротивление.
Для исследования возьмем 2 типа поля: Е11 и Е22.
(1)
(2)
(3)
Подставим формулы (2) и (3) в (1) и получим:
Исследование влияния диэлектрического заполнения на фазовую, групповую скорость и на длину волны в волноводе
Для Е11 без диэлектрика fкр= 2 ГГц
Для Е11 с диэлектриком fкр= 0,64 ГГц
Для Е22 без диэлектрика fкр= 4 ГГц
Для Е22 с диэлектриком fкр= 1,28 ГГц

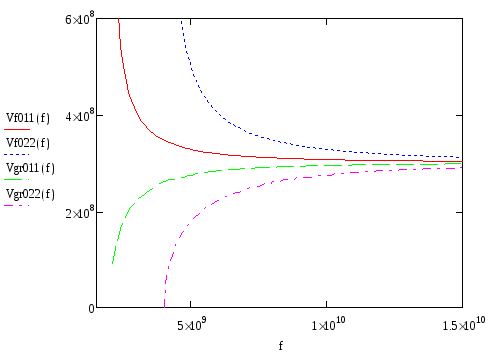

Рисунок 3 – графики зависимостей фазовой и групповой скорости для волновода с Е11 и Е22, заполненного воздухом, от частоты

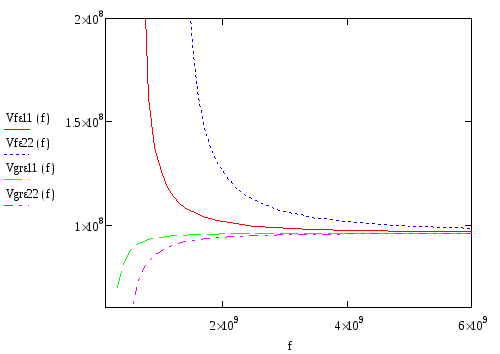

Рисунок 4 – графики зависимостей фазовой и групповой скорости для волновода с Е11 и Е22, заполненного диэлектриком, от частоты
Для Е11 без диэлектрика λкр= 0,15 м
Для Е11 с диэлектриком λкр= 0.4669м
Для Е22 без диэлектрика λкр= 0.0749 м
Для Е22 с диэлектриком λкр= 0.2334 м
Рисунок 5 – Зависимость длины волны в воздухе от длины волны в волноводе, заполненном воздухом, для Е11 и Е22

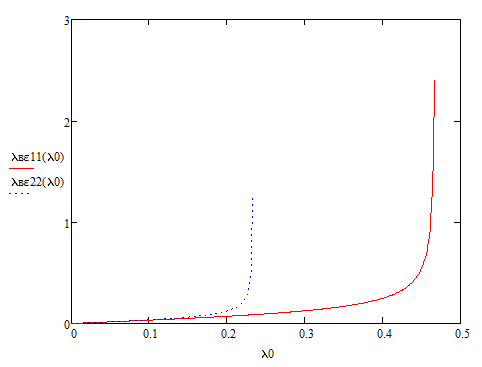

Рисунок 6 – Зависимость длины волны в воздухе от длины волны в волноводе, заполненном диэлектриком, для Е11 и Е22

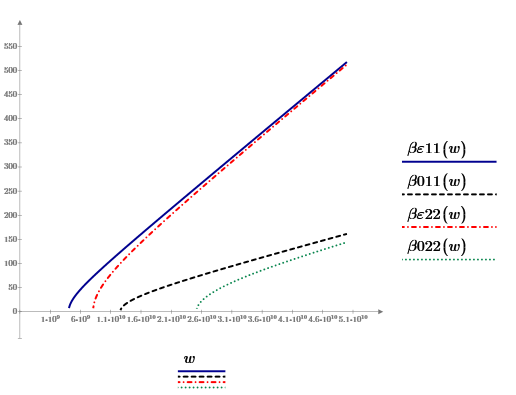

Рисунок 7 – зависимость продольного волнового числа от частоты для волновода, заполненного воздухом и диэлектриком, с Е11 и Е22
Исследование проникновения поля в стенки волновода.
Материал |
1/Ом*м |
Au | |
Al |

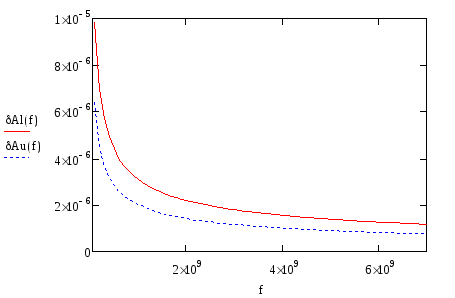

Рисунок 8 – Зависимость толщины скин-слоя от частоты

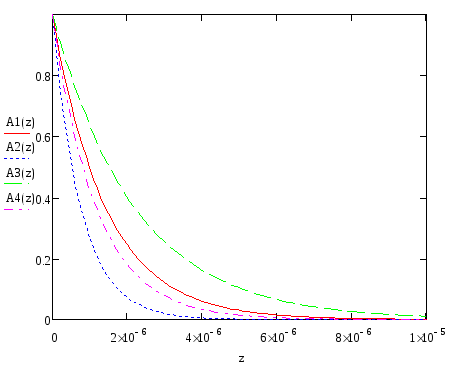

А1(z) – изменение амплитуды в стенках из золота на частоте 2 ГГц
А2(z) – изменение амплитуды в стенках из золота на частоте 7 ГГц
А3(z) – изменение амплитуды в стенках из алюминия на частоте 2 ГГц
А4(z) – изменение амплитуды в стенках из алюминия на частоте 7 ГГц
Рисунок 9 – Изменение амплитуды поля в стенках волновода для 2 и 7 ГГц для заданных материалов.
Вывод:
В ходе работы были рассчитаны размеры волновода для типа Е11и исследован спектр мод. Выяснено, что в в диапазоне частот 2..7 ГГц распространяются моды отE11доE44 (рис.1)

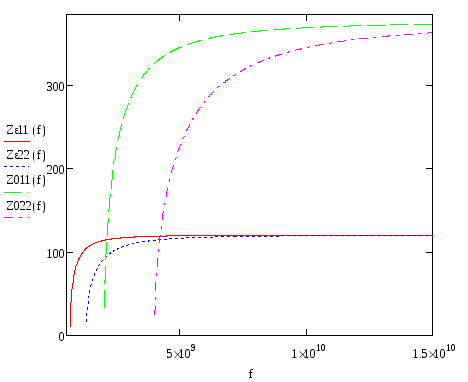

Построены графики частотной зависимости волнового сопротивления волновода с идеально проводящими стенками с воздушным заполнением и с диэлектриком для заданного типа поля ,на основании графика можно утверждать, что в диэлектрике волновое сопротивление в намного меньше зависит от частоты. При заданной частоте волновое сопротивление будет меньше для более низкой моды (рис.2).
Чем выше мода, тем больше фазовая скорость и тем меньше групповая (рис.3 и рис.4). При увеличении частоты фазовая и групповая скорость стремятся к скорости света в среде (к 3*108м/с в вакууме и 9,63*107м/с в поликоре). Фазовая и групповая скорости в волноводе с диэлектриком меньше, чем воздухе.
Длина волны в волноводе с диэлектриком больше, чем в волноводе с воздухом. Длина волны в волноводе тем больше, чем меньше мода(рис.5 и рис.6).
Если заполнить волновод диэлектриком, то критическая частота становится меньше, дисперсия быстрее стремится к линейной зависимости (рис.7)
Глубина скин-слоя у золота меньше, чем у алюминия (рис.8), можно сделать вывод, что чем больше проводимость материала, тем меньше глубина скин-слоя.
Из рис.9 видно, что в стенках поле также быстрее затухает у золота. На частоте 7 ГГц поле в алюминии затухает быстрее, чем на 2 ГГц у золота.
